Produto | Temporizadores
Tipo: JTI, DTI, MTI, JTIF, JTIR, DTIF, DTIR e MTIR
Introdução
Os temporizadores eletrônicos com “IMPULSO NA ENERGIZAÇÃO” da Digimec são aparelhos projetados para aplicações industriais onde qualidade, confiabilidade, robustez e baixo custo são requisitos fundamentais.
Esta família de temporizadores é constituída de aparelhos para montagem interna em painéis. Os aparelhos são fixados através de trilho DIN 46277 ou por parafusos. Fabricados em diversas escalas e tensões.
Funcionamento
Os temporizadores com a função “IMPULSO NA ENERGIZAÇÃO” comutam seu(s) contato(s) de saída para a posição de trabalho quando o aparelho é energizado e retornam à posição de repouso após o intervalo de tempo (t) selecionado na escala do aparelho. Nesta série de aparelhos encontramos diferentes arranjos de contatos como mostram os respectivos diagramas de ligação.

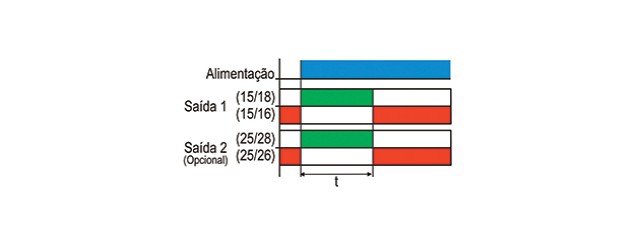

Diagrama(s) de funcionamento

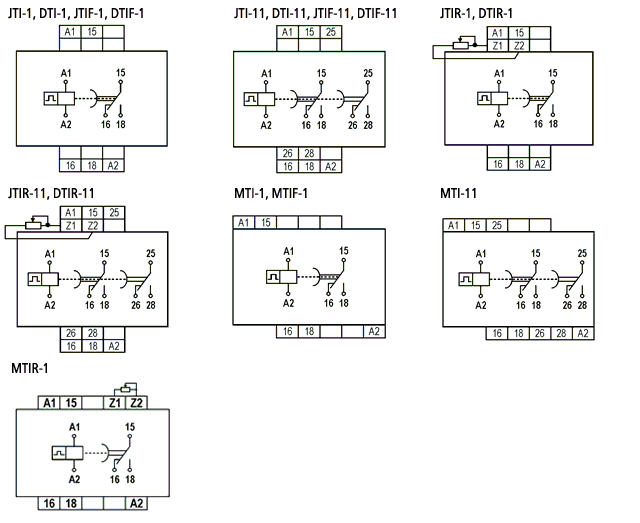

Diagrama(s) de ligação
|
Alimentação (-15% +10%)
|
110 - 220 Vca (outros sob consulta)
|
|
Frequência da rede
|
50 - 60 Hz
|
|
Consumo
|
3 VA (aproximadamente)
|
|
Escalas (especificar)
|
0,5-1,5-3-6-15-30-60 seg / 3-6-15-30-60 min / 6-15-30 hs
|
|
Precisão de escala
|
6% fim de escala (a 25ºC)
|
|
Repetibilidade
|
2% fim de escala (a 25ºC)
|
|
Histerese
|
<2% fim de escala (a 25ºC)
|
|
Tempo mínimo de reinicialização
|
100 ms
|
|
Relé de saída
|
5 A 250Vca máx. carga resistiva - reversível
|
|
Material dos contatos
|
AgCdO
|
|
Vida útil dos contatos
|
Mecânica (sem carga): 10.000.000 operações
|
|
|
Elétrica (com carga resistiva): 1.000.000 operações
|
|
Temperatura ambiente
|
De trabalho: 0 a 50°C
De armazenamento: -10 a +60°C |
|
Umidade relativa de trabalho
|
20 a 90% sem condensação
|
|
Grau de proteção da caixa
|
IP 51
|
|
Grau de proteção nos terminais
|
IP 20
|
|
Material da caixa
|
Termoplástico
|
|
Capacidade dos terminais
|
Fio: 2,5 mm² Cabo: 2,5 mm²
|
|
|
Condutor com terminal: 2,5 mm²
Torque de aperto: 0,5 a 0,6 Nm
|
|
Variantes
|
DTIR e JTIR: Ajuste de tempo à distância (somente 1 contato reversor)
DTIF e JTIF: Tempo fixo sob pedido MTIR: Ajuste de tempo à distância MTIF: Tempo fixo sob pedido
|
|
Fixação
|
Trilho DIN 35 mm ou parafuso (com uso de acessório para caixa J e D)
|

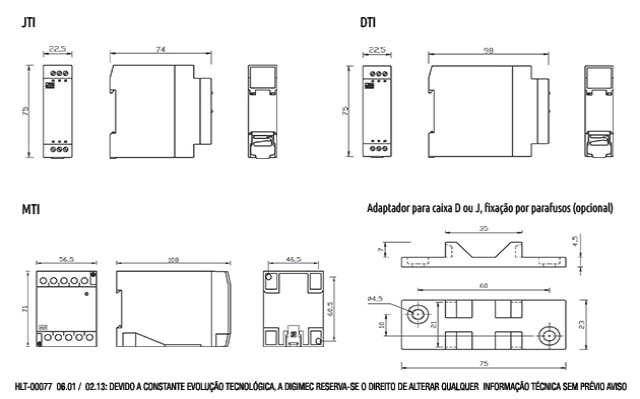

Dimensões (mm)
