Produto | Temporizadores
Tipo: JTME e DTME
Introdução
Os temporizadores eletrônicos microprocessados multifunção e multiescala da Digimec são aparelhos projetados para aplicações industriais onde qualidade, confiabilidade, robustez e baixo custo são requisitos fundamentais.
Esta família de temporizadores é constituída de aparelhos para montagem interna em painéis. Os aparelhos são fixados através de trilho DIN ou por parafusos (mediante adaptador opcional), são fabricados em diversas funções, escalas e tensões.
Funcionamento
Por se tratarem de aparelhos múltiplos, podem ser aplicados nas diversas funções descritas abaixo, que são selecionadas através de uma chave seletora em seu frontal. É possível também selecionar a base de tempo desejada em segundos, minutos ou horas e ajustar o tempo desejado também no frontal por meio de um potenciômetro com escala graduada.
Funções: Retardo na energização (com arranjo de contatos), impulso na energização, estrela-triângulo, cíclico e retardo na desenergização com comando externo.
Sempre que haja necessidade de modificar a escala de tempo, obrigatoriamente deve-se desenergizar o equipamento, selecionar a escala desejada via cursor frontal e retornar a alimentação.
Diagrama(s) de funcionamento
Diagrama(s) de ligação

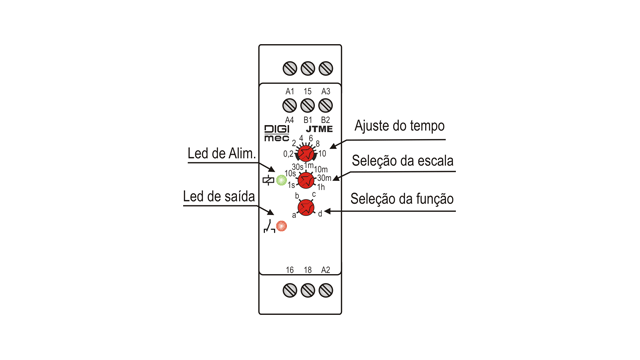

Ajustes frontais
|
Alimentação (-15% +10%) |
110-220 Vca 24 Vca/Vcc |
|
Frequência da rede |
50 - 60 Hz |
|
Consumo |
3 VA (aproximadamente) |
|
Escalas (selecionáveis) |
0,05 seg. a 1 h. |
|
Precisão de escala |
6% fim de escala |
|
Repetibilidade |
2% fim de escala |
|
Histerese |
<2% fim de escala |
|
Tempo mínimo de reinicialização |
100 ms |
|
Relé de saída |
JTME: 1 x 5 A, 250Vca máx. carga resistiva – reversível DTME: 2 x 5 A, 250Vca máx. carga resistiva – reversível |
|
Material dos contatos |
AgCdO |
|
Vida útil dos contatos |
Mecânica (sem carga): 10.000.000 operações Elétrica (com carga resistiva): 1.000.000 operações |
|
Temperatura ambiente |
De trabalho: 0 a 50°C De armazenamento: -10 a +60°C |
|
Umidade relativa de trabalho |
20 a 90% sem condensação |
|
Grau de proteção da caixa |
IP 51 |
|
Grau de proteção nos terminais |
IP 20 |
|
Material da caixa |
Termoplástico |
|
Capacidade dos terminais |
Fio: 2,5 mm² Cabo: 2,5 mm² Condutor com terminal: 2,5 mm² Torque de aperto: 0,5 a 0,6 Nm |
|
Fixação |
Trilho DIN 35 mm ou parafuso (com adaptador) |
Dimensões (mm)
