Tipo: JPX-75, DPX-75, DPX-137 e MPX-75
Introdução
Os relés de proteção para tensão trifásica, tipos JPX-75, DPX-75, DPX-137 e MPX-75 foram desenvolvidos pela Digimec para proteção de equipamentos elétricos trifásicos que não podem operar quando houver falta de uma das fases ou desequilíbrio acentuado entre fases. Trabalham sob o princípio de assimetria angular e modular entre fases. Com tamanho compacto atendem aos clientes que possuem problemas de espaço em seus paineis. Montados em caixa plástica, apresentam alta resistência a choques, vibrações, além de possuirem um sistema de fácil fixação em trilho DIN ou por parafusos (mediante adaptador opcional para caixas D e J).
Funcionamento
JPX-75, DPX-75 E MPX-75
Alimentando-se o aparelho com as três fases em sequência, o relé de saída comuta seus contatos para a posição de trabalho (led vermelho aceso) após um tempo fixo de aproximadamente 3 segundos. Comutará para a posição de repouso (led vermelho apagado) após um retardo fixo de 3 segundos se ocorrerem: falta de uma das fases, alteração angular ou modular entre fases e/ou a falta de neutro da rede. Para ligações com neutro, basta fechar o jumper de configuração (vide Diagrama de ligação).
DPX-137
Alimentando-se o equipamento com a rede trifásica, o circuito eletrônico identifica se a sequência está correta ou não. Caso esteja, ele habilita o monitoramento através da saída 1, inibindo a saída 2. Caso não esteja na sequência correta, automaticamente habilita o monitoramento através da saída 2, inibindo a saída 1. Para correção automática da sequência trifásica, a saída 2 deverá estar acoplada ao circuito que consta em “diagramas de ligação”.
Assimetria modular: É um desequilíbrio acentuado dos valores de tensão entre fases, cada fase apresenta um valor de tensão. Ocorre quando há desbalanceamento das cargas entre as fases.
Assimetria angular: É uma defasagem diferente de 120° entre si em um sistema trifásico. Ocorre com a queda de uma das fases originando um retorno de tensão (fase fantasma).
Obs.: Ao ligar o aparelho com as três fases, se o relé de saída não energizar, deve-se inverter duas fases quaisquer entre si.

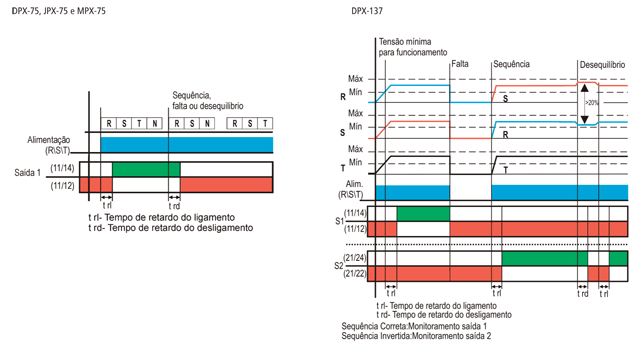

Diagrama(s) de funcionamento

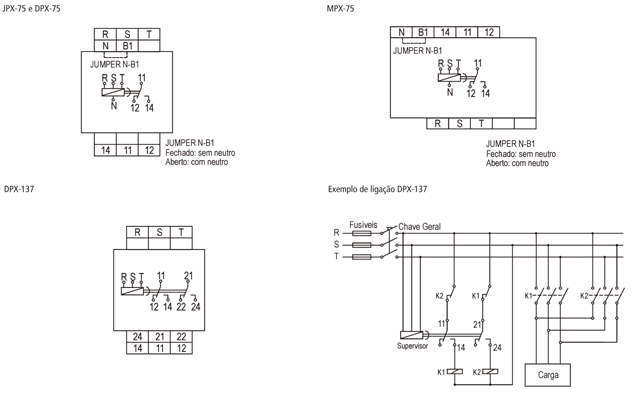

Diagrama(s) de ligação
|
Alimentação (-15% +10%)
|
110, 220, 380 ou 440 Vca (especificar)
|
|
Frequência da rede
|
50 - 60 Hz
|
|
Consumo
|
3 VA (aproximadamente)
|
|
Sequência de fase
|
Positiva (RST – STR – TRS)
|
|
Falta de fase
|
Assimetria angular e modular
|
|
Ajuste da assimextria modular
|
10 a 35%
|
|
Assimetria angular
|
Fixa em 5%
|
|
Repetibilidade
|
2%
|
|
Tempo de retorno
|
100 ms
|
|
Histerese
|
< 3V
|
|
Retardo no Ligamento
|
Aproximadamente 3 segundos, fixo
|
|
Retardo no desligamento
|
Aproximadamente 3 segundos, fixo
|
|
Relé de saída
|
5 Amp 250Vac máx. carga resistiva – reversível
|
|
Material dos contatos
|
AgCdO
|
|
Vida útil dos contatos
|
Mecânica (sem carga): 10.000.000 operações
Elétrica (com carga resistiva): 1.000.000 operações
|
|
Temperatura Ambiente
|
De trabalho: 0 a 50°C
De armazenamento: -10 a 60°C
|
|
Umidade relativa de trabalho
|
20 a 90 % sem condensação
|
|
Material da caixa
|
Termoplástico
|
|
Terminais de saída
|
Parafusos com alojamento fixo
|
|
Grau de proteção da caixa
|
IP 51
|
|
Grau de proteção nos terminais
|
IP 20
|
|
Capacidade dos terminais
|
Fio: 2,5 mm² Cabo: 2,5 mm²
Condutor com terminal: 2,5 mm² Torque de aperto: 0,5 - 0,6 Nm
|
|
Fixação
|
Trilho DIN 35 mm ou parafuso (com acessório para caixa J e D)
|

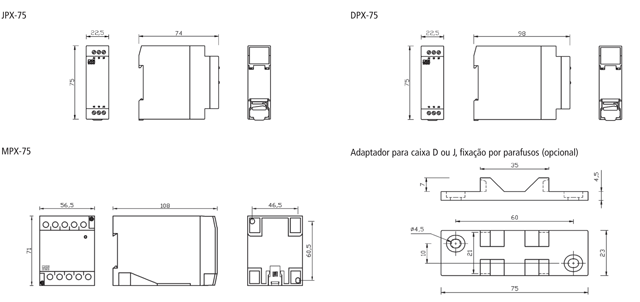

Dimensões (mm)
