Produto | Proteção
Tipo: MPX-93, MPX-111, MPX-97 e MPX-130
Introdução
Os supervisores de redes trifásicas MPX-93, MPX-111, MPX- 97 e MPX-130 foram desenvolvidos pela Digimec para proteção de equipamentos elétricos que não podem operar quando houver anomalias no sistema trifásico tais como: falta de fase, inversão da sequência das fases, desequilíbrio entre fases, bem como sub ou sobretensão em sua alimentação. Com tamanho compacto são montados em caixas plásticas apresentando alta resistência à choques ou vibrações, além de um sistema de fácil fixação em trilhos DIN ou parafusos. Atendem às funções ANSI: 27, 47, 48, 59 e 60.
Funcionamento
Com as três fases da rede equilibradas e na sequência convencionada, ligadas ao aparelho os relés de saída do supervisor serão energizados, e assim permanecerão até que ocorra:
Desequilíbrio entre fases (ANSI função 60)
O aparelho detecta um desequilíbrio no valor da tensão entre fases superior à 20% do valor nominal (assimetria modular) ou uma defasagem maior que 5% do que os 120°normais entre si.(assimetria angular). Os relés serão instantaneamente desenergizados.
Falta de fase (ANSI função 48)
O aparelho detecta a falta de uma das fases da alimentação e desenergizará instantaneamente seus relés de saída sempre que uma delas for inferior em 20% ao valor da tensão de alimentação nominal do aparelho. Isso garante seu funcionamento mesmo quando se supervisiona circuitos com motores elétricos que induzem uma voltagem que aparenta ser a fase que está faltando.
Sequência de fase (ANSI função 47)
Se a sequência convencionada como correta for trocada, o que causaria inversão na rotação dos motores elétricos alimentados por esse circuito, os relés de saída serão instantaneamente desenergizados.
Sub ou Sobretensão (ANSI função 27 e 59)
Se o valor de alimentação da rede trifásica diminuir ou aumentar até valores, individualmente ajustáveis no frontal do aparelho, os relés de saída serão desenergizados instantaneamente.
Os relés MPX-93 e MPX-111 possuem um tempo ajustável de inibição na energização da alimentação ou no restabelecimento das condições ajustadas para começar a supervisionar a mínima ou máxima tensão trifásica na entrada de supervisão, enquanto que os relés MPX-97 e MPX-130 possuem um tempo ajustável de retardo no ligamento.
Estes supervisores detectam falta de fase com nível de tensão de retorno, na fase interrompida, menor que 80% da tensão de alimentação.
Estes relés possuem sinalização de saída energizada ou desenergizada com indicação da falha por led. O led indicativo de “SAÍDA” quando aceso indica relé energizado. Se vier a piscar é porque há alguma anomalia, sub ou sobretensão. Se a anomalia ultrapassar o tempo de retardo, o relé é desenergizado e o led se apaga.

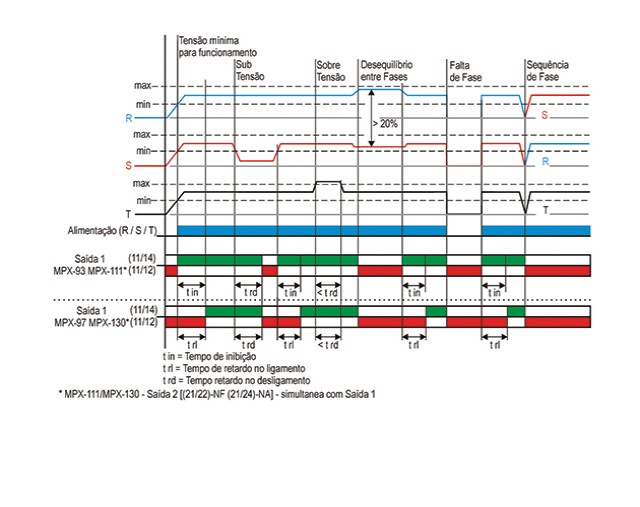

Diagrama(s) de funcionamento

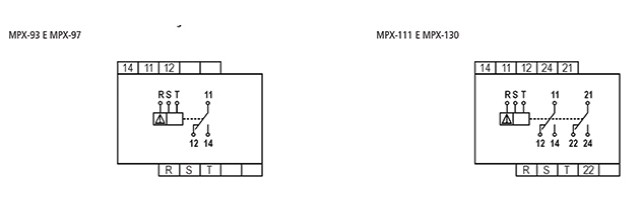

Diagrama(s) de ligação
|
Alimentação (-15% +10%)
|
110, 220, 380, 440, 460 e 480 Vca (especificar)
|
|
Frequência da rede
|
50 - 60 Hz
|
|
Consumo
|
3 VA (aproximadamente)
|
|
Sequência de fase (ANSI 47)
|
Positiva: (RST – STR – TRS)
|
|
Desequilíbrio entre fases (ANSI 60)
|
20% fixo
|
|
Subtensão (ANSI 27)
|
110Vca – ajustável de 80 a 110 Vca 220Vca – ajustável de 160 a 220 Vca
380Vca – ajustável de 320 a 380 Vca 440Vca – ajustável de 380 a 440 Vca
460Vca – ajustável de 400 a 460 Vca 480Vca – ajustável de 420 a 480 Vca
|
|
Sobretensão (ANSI 59)
|
110Vca – ajustável de 110 a 140 Vca 220Vca – ajustável de 220 a 280 Vca
380Vca – ajustável de 380 a 440 Vca 440Vca – ajustável de 440 a 500 Vca
460Vca – ajustável de 460 a 520 Vca 480Vca – ajustável de 480 a 540 Vca
|
|
Ajuste de retardo desligamento
|
0 a 10 segundos
|
|
Ajuste de tempo de inibição
|
MPX-93 e MPX-111 - 0 a 20 segundos
MPX-97 e MPX-130 - Não possui
|
|
Ajuste de retardo no ligamento
|
MPX-93 e MPX-111 - Não possui
MPX-97 e MPX-130 - 0 a 20 segundos
|
|
Repetibilidade
|
Tensão: 2% fim de escala Tempo: 5% fim de escala
|
|
Histerese
|
Tensão: 2% fim de escala Tempo: 2% fim de escala
|
|
Tempo de comutação
|
20 ms
|
|
Tempo de comutação após falha
|
100 ms
|
|
Tempo de retorno
|
100 ms
|
|
Tempo de estabilização térmica
|
< 30 min.
|
|
Tempo de energização
|
< 2 seg.
|
|
Relé de saída
|
MPX-93 e MPX-97: 1 x 5Amp 250 Vac máx. carga resistiva – reversível
MPX-111 e MPX-130: 2x5Amp 250 Vac máx. carga resistiva –reversível
|
|
Material dos contatos
|
AgCdO
|
|
Vida útil dos contatos
|
Mecânica (sem carga): 10.000.000 operações
Elétrica (com carga resistiva): 1.000.000 operações
|
|
Temperatura Ambiente
|
De trabalho: 0 a 50°C De armazenamento: -10 a 60°C
|
|
Umidade relativa de trabalho
|
20 a 90 % sem condensação
|
|
Material da caixa
|
Termoplástico
|
|
Terminais de saída
|
Parafusos com alojamento fixo
|
|
Grau de proteção da caixa
|
IP 51
|
|
Grau de proteção nos terminais
|
IP 20
|
|
Capacidade dos terminais
|
Fio: 2,5 mm² Cabo: 2,5 mm²
Condutor com terminal: 2,5 mm² Torque de aperto: 0,5 a 0,6 Nm
|
|
Fixação
|
Trilho DIN 35 mm ou parafuso
|

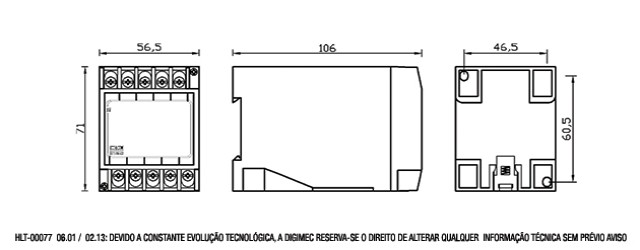

Dimensões (mm)
