Produto | Proteção
Tipo: MPX-193 e MPX-197
Introdução
Os supervisores de redes trifásicas MPX-193 e MPX-197 foram desenvolvidos pela Digimec para proteção de equipamentos elétricos que não podem operar quando houver anomalias no sistema trifásico tais como: falta de fase, inversão da sequência das fases, desequilíbrio entre fases, bem como sub ou sobretensão em sua alimentação. Com tamanho compacto são montados em caixas plásticas apresentando alta resistência à choques ou vibrações, além de um sistema de fácil fixação em trilhos DIN ou parafusos. Atendem às funções ANSI 27, 47, 48, 59 e 60.
Funcionamento
Com a entrada de alimentação auxiliar energizada e a entrada de supervisão com as três fases R, S, T em sequência correta e com a tensão normal, o relé de saída comuta seus contatos para a posição de trabalho, retornando para a posição de repouso quando ocorrer uma ou mais situações abaixo:
Desequilíbrio entre fases (ANSI função 60)
O aparelho detecta um desequilíbrio no valor da tensão entre fases superior à 20% do valor nominal (assimetria modular) ou uma defasagem maior que 5% do que os 120°normais entre si (assimetria angular). Os relés serão instantaneamente desenergizados.
Falta de fase (ANSI função 48)
O aparelho detecta a falta de uma das fases da alimentação e desenergizará instantaneamente seus relés de saída sempre que uma delas for inferior em 20% ao valor da tensão de alimentação nominal do aparelho. Isso garante seu funcionamento mesmo quando se supervisiona circuitos com motores elétricos que induzem uma voltagem que aparenta ser a fase que está faltando.
Sequência de fase (ANSI função 47)
Se a sequência convencionada como correta for trocada, o que causaria inversão na rotação dos motores elétricos alimentados por esse circuito, os relés de saída serão instantaneamente desenergizados.
Sub ou Sobretensão (ANSI função 27 e 59)
Se o valor de alimentação da rede trifásica diminuir ou aumentar até valores, individualmente ajustáveis no frontal do aparelho, os relés de saída serão
desenergizados instantaneamente.
O relé MPX-193 possui um tempo ajustável de inibição na energização da alimentação auxiliar ou no restabelecimento das condições ajustadas para começar a supervisionar a mínima ou máxima tensão trifásica na entrada de supervisão, enquanto que o relé MPX-197 possui um tempo ajustável de retardo no ligamento.
Estes supervisores detectam falta de fase com nível de tensão de retorno, na fase interrompida, menor que 80% da tensão de alimentação.

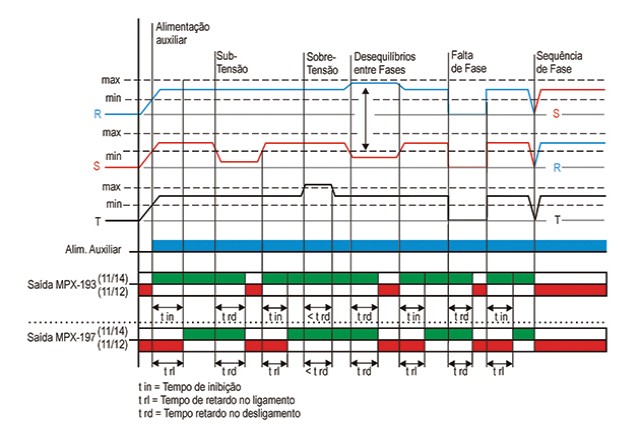

Diagrama(s) de funcionamento

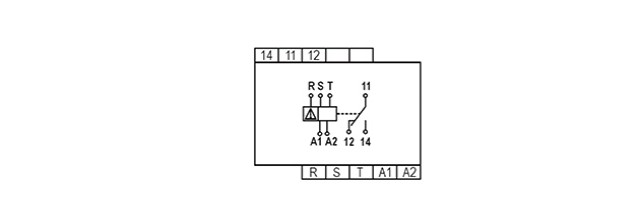

Diagrama(s) de ligação
|
Alimentação auxiliar |
22 - 60 Vcc, 115 - 340 Vcc / 20 - 48 Vca, 90 - 240 Vca (especificar) |
|
Frequência da rede |
50 - 60 Hz |
|
Consumo |
3 VA (aproximadamente) |
|
Entrada de medição trifásica (-15% +10%) |
110, 220, 380, 440, 460 ou 480 Vca (especificar) |
|
Sequência de fases (ANSI 47) |
Positiva (RST - STR - TRS) |
|
Falta de fases (ANSI 48) |
20% abaixo da tensão nominal |
|
Subtensão (ANSI 27) |
110Vca – ajustável de 80 a 110 Vca 380Vca – ajustável de 320 a 380 Vca 460Vca – ajustável de 400 a 460 Vca |
|
Sobretensão (ANSI 59) |
110Vca – ajustável de 110 a 140 Vca |
|
Precisão nos ajustes |
Tensão: ± 2% |
|
Retardo no desligamento |
0 a 10s |
|
Inibição na partida |
MPX-193: 0 a 20s |
|
Retardo no ligamento |
MPX-197: 0 a 20s |
|
Repetibilidade |
Tensão: 2% fim de escala Tempo: 5% fim de escala |
|
Histerese |
Tensão: < 2% fim de escala Tempo: 2% fim de escala |
|
Tempo de comutação |
20 ms |
|
Tempo de retorno |
100 ms |
|
Tempo de estabilidade térmica |
< 30 min |
|
Tempo de energização |
< 2seg |
|
Relé de saída |
5 Amp 250 Vca máx carga resistiva - reversível |
|
Vida útil dos contatos |
Mecânica (sem carga): 10.000.000 operações Elétrica (com carga resistiva): 1.000.000 operações |
|
Material dos contatos |
AgCdO |
|
Temperatura ambiente |
De trabalho: 0 a 50° C De armazenamento: -10 a 60° C |
|
Umidade relativa de trabalho |
20 a 90% sem condensação |
|
Material da caixa |
Termoplástico |
|
Terminais de saída |
Parafuso com alojamento fixo |
|
Grau de proteção da caixa |
IP 51 |
|
Grau de proteção dos terminais |
IP 20 |
|
Capacidade dos terminais |
Fio: 2,5 mm² Cabo: 2,5 mm² Condutor com terminal: 2,5 mm² Torque de aperto: 0,5 a 0,6 Nm |
|
Fixação |
Trilho DIN 35 mm ou parafuso |

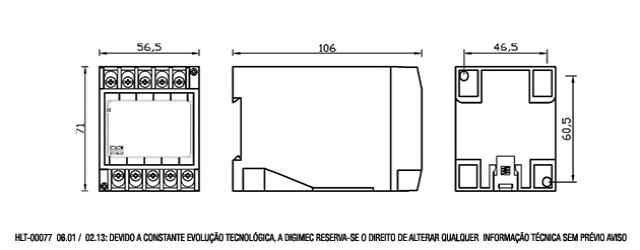

Dimensões (mm)
