Temporizadores microprocessados multifunção (com duplo display)

Tipo: FTMD e STMD

Introdução

Funcionamento

O funcionamento deste aparelho dependerá da lógica de programação escolhida, bem como do modo de partida definido. Assim, antes de instalar o aparelho no local definitivo deve-se energizá-lo em bancada, parametrizando a base de tempo, os tempos desejados e principalmente o modo de temporização, definindo então, quantas saídas serão utilizadas e como resetá-las. Ao ser energizado, os displays se acenderão e para entrar em funcionamento aguardará o fechamento da entrada de comando. A partida pode ser pela energização do aparelho, dependendo da função escolhida, se a entrada de comando já estivar fechada. Os relés de saída serão acionados decorridos os tempos pré-determinados que são mostrados no display. O estado de saída dos relés é mostrado nos respectivos leds (led aceso = relé energizado).

PRINCIPAIS CARACTERÍSTICAS

• Indicação digital com 4 dígitos.
• Display duplo. Superior indica tempo decorrido. Inferior indica tempo desejado.
• Cinco bases de tempo selecionáveis: horas, minutos, segundos e submúltiplos.
• Lógicas configuráveis: retardo na energização ou desenergização, impulso com ou sem atraso, cíclico com início ligado ou desligado.
• Memória permanente EEPROM.
• Duas saídas à relé independentes.
• Uma entrada selecionável: start-stop, reseta ou congela.
• Contagem de tempo progressiva ou regressiva. Leds de indicação do estado de saída dos relés.
• Senha de segurança. Não permite acesso aos parâmetros por parte de pessoas não autorizadas.

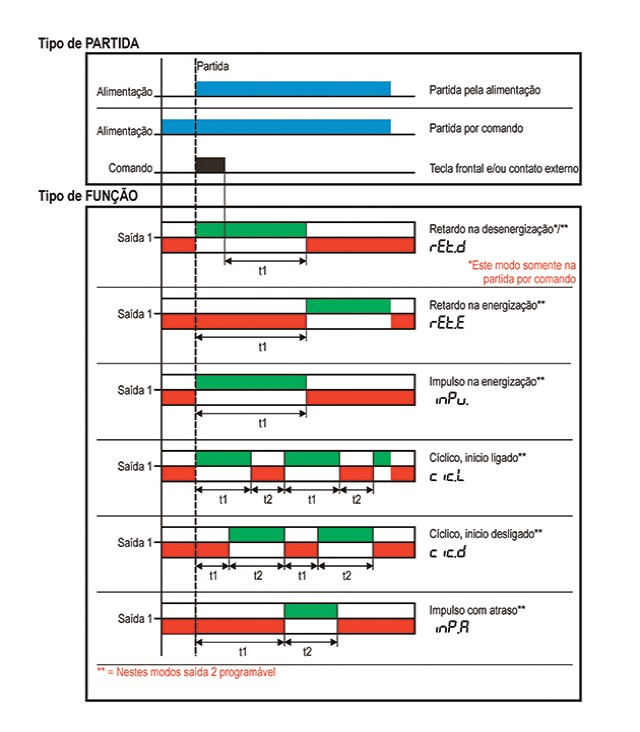

Diagrama(s) de funcionamento

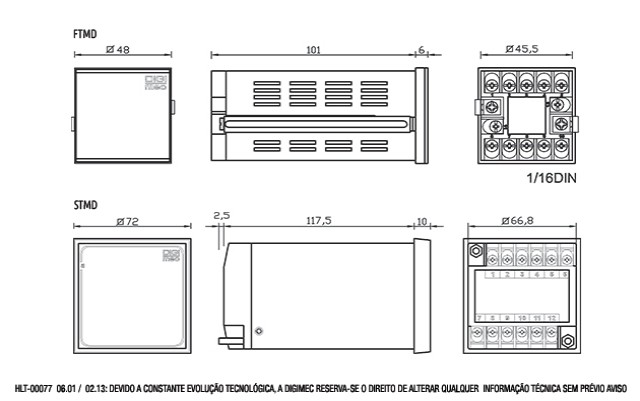

Dimensões (mm)
