Produto | Proteção
Tipo: JPX-76 e DPX-76
Introdução
Os relés de corrente tipos JPX-76 e DPX-76 foram desenvolvidos pela Digimec para proteção de equipamentos elétricos monofásicos que não podem operar quando a corrente que circula pelo circuito de carga estiver acima ou abaixo de seu valor nominal. Montados em caixa plástica, apresentam alta resistência a choques, vibrações, além de possuírem um sistema de fácil fixação em trilho DIN ou por parafusos (mediante adaptador opcional para as caixas D e J).
Principais aplicações
Os modelos JPX-76 e DPX-76 são indicados para monitorar cargas indutivas (motores elétricos). Quando a corrente a ser monitorada for maior que a corrente nominal do relé de saída, faz-se necessário o uso de transformador de corrente 5 A ou SHUNT de 60 mV.
Funcionamento
Estes modelos podem supervisionar sub ou sobrecorrente por meio do fechamento de um jumper de ligação. Além de um trimpot de ajuste da corrente a ser mo-nitorada, possuem em seus frontais um segundo trimpot para ajuste da histerese de atuação do relé de saída, com tempos fixos de inibição e de retardo no desligamento.
Subcorrente: “Jumper” B1-B2 aberto. Ao energizar o aparelho, o relé de saída é energizado e aguarda a estabilização da corrente, a qual deve ficar acima do valor ajustado. Se a corrente cair para um valor abaixo do valor ajustado, o relé é desenergizado depois de decorrido o tempo de retardo. Se a corrente voltar a subir, o relé será energizado ao atingir o valor da histerese, mais o valor ajustado.
Sobrecorrente: “Jumper” B1-B2 fechado. Ao energizar o aparelho, o relé de saída é energizado e aguarda a estabilização da corrente, a qual deve ficar abaixo do valor ajustado. Se a corrente subir para um valor acima do valor ajustado, o relé é desenergizado depois de decorrido o tempo de retardo. Se a corrente cair, o relé será energizado ao atingir o valor da histerese, menos o valor ajustado.

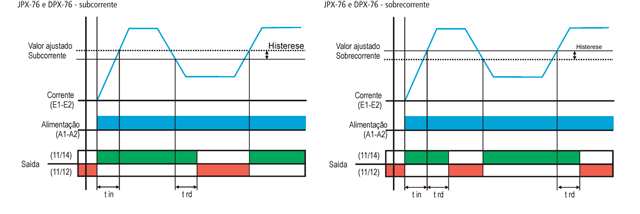

Diagrama(s) de funcionamento
Diagrama(s) de ligação
|
Alimentação (-15% +10%) |
24, 110 ou 220 Vca (especificar) |
|
Frequência da rede |
50 - 60 Hz |
|
Consumo |
3 VA (Aproximadamente) |
|
Tempo de inibição na partida |
10 segundos |
|
Tempo de retardo no desligamento |
3 segundos |
|
Escala de corrente |
0 a 1 Aca/0 a 5 Aca/0 a 10 Aca/0 a 60 mVcc (especificar) (*) |
|
Histerese |
0 a 10%, fundo de escala |
|
Precisão da escala |
2%, fundo de escala |
|
Precisão de repetibilidade |
2% |
|
Tempo de estabilização térmica |
< 30 minutos |
|
Relés de saída |
5 A, 250 Vca máx. carga resistiva - reversível |
|
Material dos contatos |
AgCdO |
|
Vida útil dos contatos |
Mecânica (sem carga): 10.000.000 operações |
|
Temperatura ambiente |
De trabalho: 0 a 50°C |
|
Umidade relativa de trabalho |
20 a 90% sem condensação |
|
Material da caixa |
Termoplástico |
|
Terminais de saída |
Parafusos com alojamento fixo |
|
Grau de proteção da caixa |
IP 51 |
|
Grau de proteção nos terminais |
IP 20 |
|
Capacidade dos terminais |
Fio: 2,5 mm² |
|
Fixação |
Trilho DIN 35 mm ou parafusos (com acessório para caixas D e J) |
(*) Para correntes superiores a 10 Aca usar transformadores de corrente com relação, xxxx/5 A. Para corrente contínua usar Shunt de derivação com queda de tensão 60 mV, xxxx/60 mV.

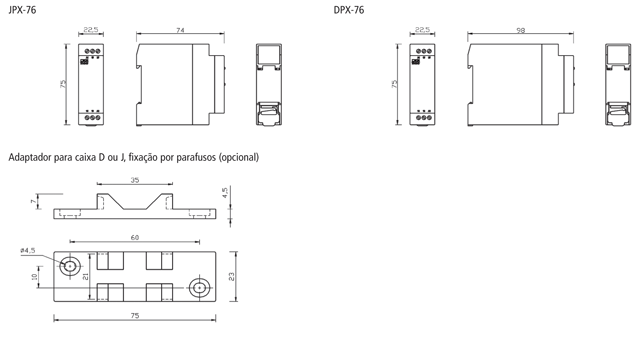

Dimensões (mm)
