Produto | Temperatura
Tipo: FHML, SHML, CHML e VHML
Introdução

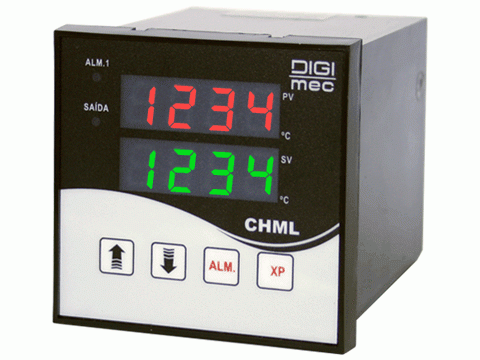

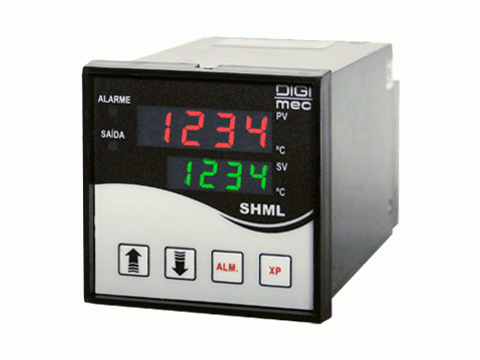

Os controladores de temperatura tipos FHML, SHML, CHML e VHML são fabricados pela Digimec com tecnologia microprocessada, possuem duplo display para a indicação da temperatura desejada e da temperatura controlada. Entrada de sinal confi-gurável para sensores J, K ou PT-100. Saída a relé ou tensão para relé de estado sólido e mais uma saida a relé para alarme. Montados em caixas plásticas padronizadas para montagem em painéis, fixação por grampos.
Principais aplicações
Controle de temperatura em equipamentos de aquecimento em geral onde se faz necessário a indicação da temperatura desejada e a temperatura controlada.

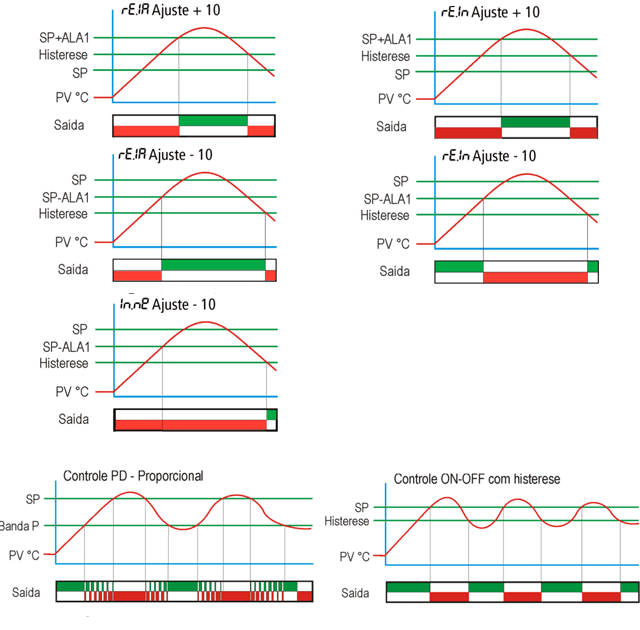

Diagrama(s) de funcionamento

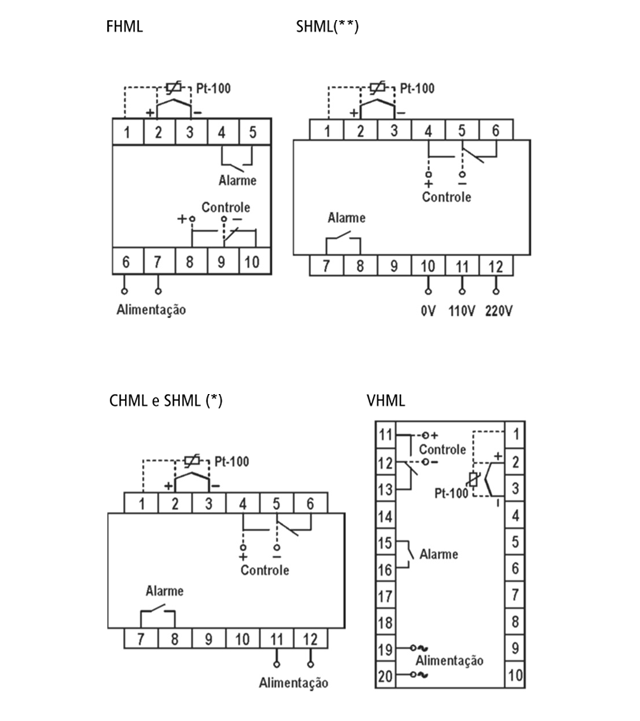

Diagrama(s) de ligação

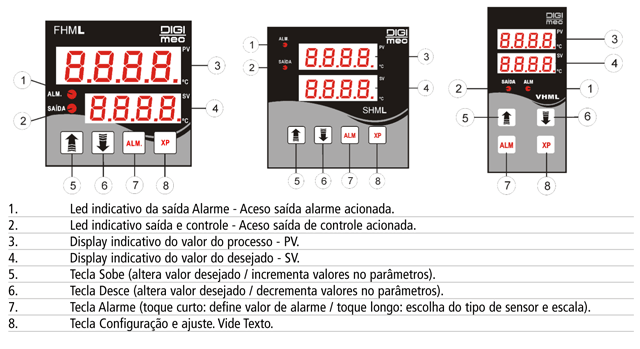

Ajustes frontais
|
Alimentação |
110, 110-220, 220, 90-240 Vca / 115-280 Vcc (especificar) |
|
Frequência da rede |
50/60 Hz |
|
Consumo |
5 VA |
|
Entrada sensor temperatura |
Configurável: Tipo J, K ou PT-100 |
|
Escala de controle de temperatura (configurável) |
Tipo J: 0° a 300°C, 0° a 450°C e 0° a 600°C Tipo K: 0° a 1300°C PT-100: -50° a 100°C e -100° a 600°C |
|
Resolução |
1.000 Pontos (10 bits) |
|
Precisão (a 25°C) |
±0,1% (da faixa do valor selecionado) ± 1 digito |
|
Compensação de temp. ambiente |
Automática |
|
Ação do controle |
Reverso (aquecimento) |
|
Método de controle |
Configurável: Controle Proporcional - PD ou ON/OFF com histerese ajustável |
|
Banda proporcional [XP] |
Ajustável: 0° a 99°C relativo ao set-point |
|
Histerese (modo ON-OFF) |
Ajustável: 0° a 50°C relativo ao set-point |
|
Alarme |
Ajustável: -99° a 99°C |
|
Histerese de Alarme |
Fixa em 1°C |
|
Tempo de ciclo |
Saída de controle a relé: Fixo em 15 seg. Saída de controle a tensão (relé de estado sólido): Fixo em 2seg. |
|
Mostradores |
Temperatura de Processo - PV FHML / SHML / VHML: Display led alto brilho vermelho / altura 10 mm CHML: Display led alto brilho vermelho / altura 13 mm |
|
Temperatura de Set-point - SV FHML: Display led alto brilho vermelho / altura 8 mm SHML / VHML: Display led alto brilho vermelho / altura 10 mm CHML: Display led alto brilho vermelho / altura 13 mm |
|
|
Saídas |
Controle (especificar) Relé - NA/NF ou 24 Vcc 20mA (relé de estado sólido) Alarme Relé - NA/NF |
|
Capacidade Relé de Saída |
5 Amp 250 Vca máx. carga resistiva |
|
Material dos Contatos |
AgCdO |
|
Vida útil dos contatos |
Mecânica: 10.000.000 operações Elétrica: 1.000.000 operações |
|
Temperatura |
De trabalho : 0 a 50°C De armazenamento: -10 a 60°C |
|
Umidade Relativa de Trabalho |
20 a 90% sem condensação |
|
Grau de Proteção |
Do frontal: IP-640 Da caixa: IP-51 Nos terminais: IP-10 |
|
Capacidade dos Terminais |
Fio: 2,5mm² Cabo com terminal: 2,5mm² Condutor sólido: 2,5mm² Torque de aperto: 0,5 a 0,6 Nm |
|
Parafuso dos Terminais |
M3 |
|
Tipo de Caixa |
Fixação em frente de painel |
|
Material da caixa |
Termoplástico |
|
Tipo de Fixação |
Grampos |

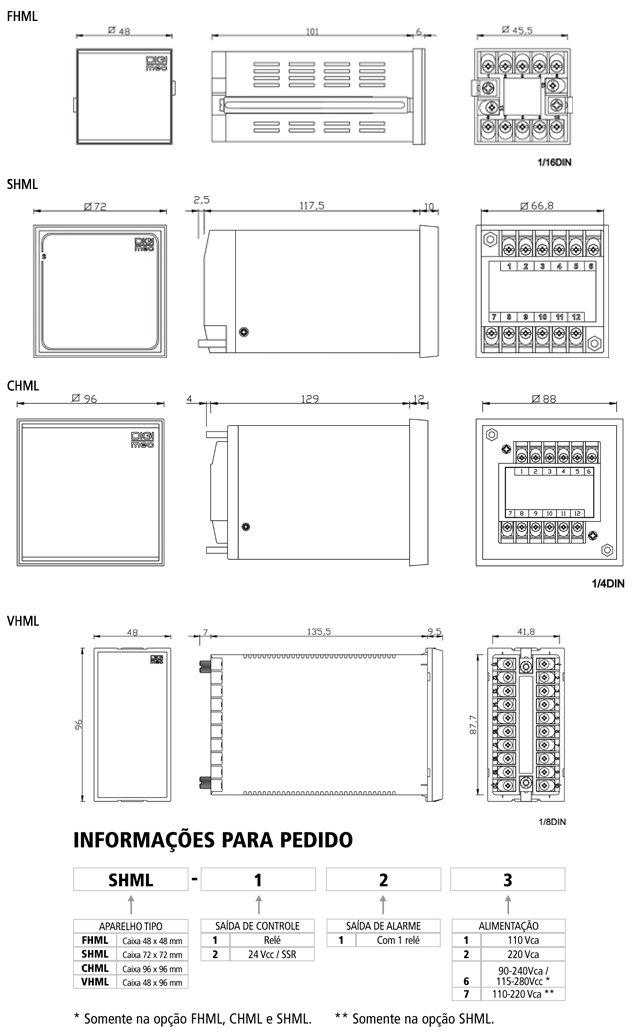

Dimensões (mm)
