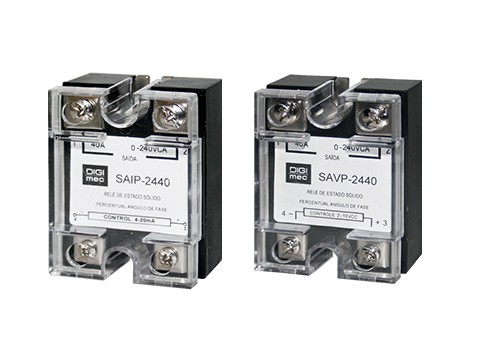

    Relés proporcionais ângulo de fase

    Tipo: SAVP e SAIP


    Introdução

    Linha SAVP

    • Relés de estado sólido para correntes de acionamento de 10 a 100 Amp.
    • Tensão de acionamento  de 2 a 10 Vcc.
    • Tensão de trabalho de 0 a 220 Vca ou de 0 a 380 Vca.
    • Tecnologia duplo SCR híbrido.



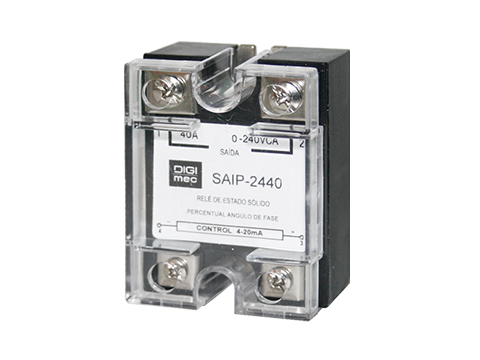

    Linha SAIP

    • Relés de estado sólido para correntes de acionamento de 10 a 100 Amp.
    • Acionamento saída de controle de 4 a 20 mA.
    • Tensão de trabalho de 0 a 220 Vca ou de 0 a 380 Vca.



    Correntes de Trabalho

    Acionamento 2 - 10 Vcc
    Tensão de trabalho

    Acionamento 4 - 20 mA
    Tensão de acionamento



    0 a 220 Vca

    0 a 380 Vca

    0 a 220 Vca

    0 a 380 Vca



    Modelos

    Modelos

    Modelos

    Modelos

    10 Amp

    SAVP-2410

    SAVP-3810

    SAIP-2410

    SAIP-3810

    25 Amp

    SAVP-2425

    SAVP-3825

    SAIP-2425

    SAIP-3825

    40 Amp

    SAVP-2440

    SAVP-3840

    SAIP-2440

    SAIP-3840

    60 Amp

    SAVP-2460

    SAVP-3860

    SAIP-2460

    SAIP-3860

    80 Amp

    SAVP-2480

    SAVP-3880

    SAIP-2480

    SAIP-3880

    100 Amp

    SAVP-24100

    SAVP-38100

    SAIP-24100

    SAIP-38100

    Para os relés com fusível e dissipadores adicionar no final do código as letras “ED”.
    Para os relés sem fusível e com dissipador adicionar no final do código as letras “SD”.

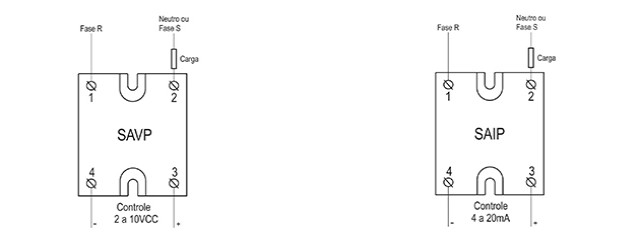

    Diagrama(s) de ligação

    De entrada
    SAVP-24XX
    SAVP-38XX
    SAIP-24XX
    SAIP-38XX
    Tensão de controle
    2 a 10 Vcc
    2 a 10 Vcc
    4 a 20 Ma
    4 a 20 Ma
    Mínima tensão de acionamento
    2 Vca
    2 Vca
    2 Vcc
    2 Vcc
    De saída
    Corrente de trabalho
    10A=10
    25A=25 40A=40
    60A=60
    80A=80 100A=100
    Corrente máxima de trabalho - Arms
    10A=8
    25A=20 40A=32
    60A=48
    80A=64 100A=80
    Corrente mínima de trabalho
    0,15 Arms
    Corrente de pico (máx.16,6ms) – Arms
    10A=100
    25A=250 40A=550
    60A=795
    80A=1025 100A=1280
    I²t(8,3ms,temperatura 25°C) - A² S
    10A=60
    25A=260 40A=1250
    60A=1850
    80A=4200 100A=6800
    Tensão de trabalho
    0 a 220 e 0 a 380 Vrms
    Pico de tensão
    1200 Vrms
    Frequência de rede
    50 - 60 Hz
    Queda de tensão
    1,6 Vcc
    Tempo máx. desacionamento
    8,3 ms (1/2 ciclo)
    Queda de tensão com Imax
    1,6 Vrms
    Isolação entrada x saída
    2500 Vrms
    Isolação entrada x saída x base
    2500 Vrms
    Resistência térmica - Cº/W
    10A=1,6
    25A=1,4 40A=1,3
    60A=0,6 80A=0,5
    100A=0,3
    Temperatura
    - 40 a 80°C

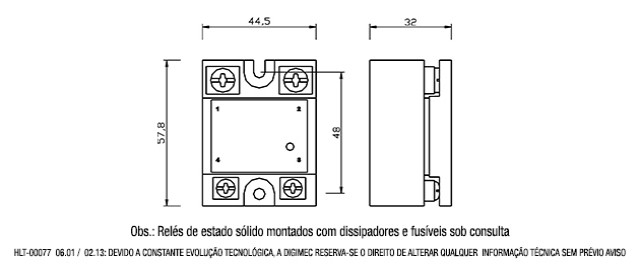

    Dimensões (mm)
