Tipo: DPNS-1
Introdução
Os relés de nível eletrônicos microprocessados tipos DPX-1 e DPNS-1 foram desenvolvidos para controle e/ou supervisão automática do nível de líquidos condutores de corrente elétrica, não combustíveis, comandando solenóides, contatores de motobombas ou simplesmente alarmes luminosos e/ou sonoros. Montados em caixa plástica, compactos, apresentando alta resistência a choques, vibrações e alta imunidade a ruídos elétricos, além de possuirem um sistema de fácil fixação em trilho DIN ou por parafusos (mediante adaptador opcional para caixa D).
Funcionamento
Um circuito eletrônico compara a corrente que circula entre os eletrodos conectados ao aparelho, com um valor selecionado no frontal através de um potenciômetro. O aparelho comuta seus contatos de saída para a posição de trabalho ou repouso quando o líquido cobrir ou descobrir o eletrodo.
o Aparelho possue também uma saída à relé independente, denominado “segurança”, a qual comuta seus contatos para a posição de repouso, apagando o led Seg. sempre que o líquido descobrir o eletrodo de segurança. Este eletrodo deverá ser colocado sempre abaixo do eletrodo inferior.,
DPNS-1:“Função Esvaziamento”: Poço artesiano, esvaziamento de um reservatório. Usar um eletrodo de nível inferior – (Ei), um superior – (Es) e o eletrodo de referência – (Er).
Ao energizar o aparelho com o eletrodo superior – (Es) coberto, o relé de saída será energizado, acendendo o led BOMBA e o nível começará a baixar descobrindo o eletrodo superior – (Es), o relé continua energizado. Ao descobrir o eletrodo inferior – Ei (nível mínimo), a bomba é desligada. O led BOMBA apaga. Só voltará a ligar quando o nível cobrir o eletrodo superior - Es (nível máximo). E assim sucessivamente.

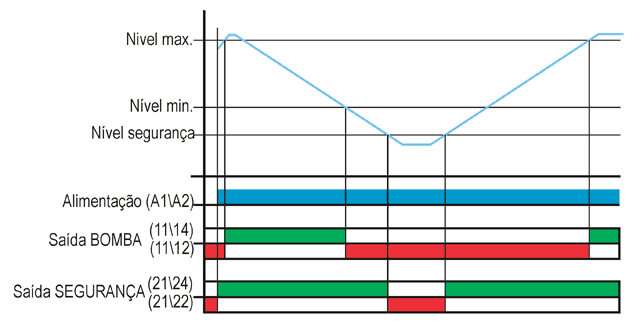

Diagrama(s) de funcionamento

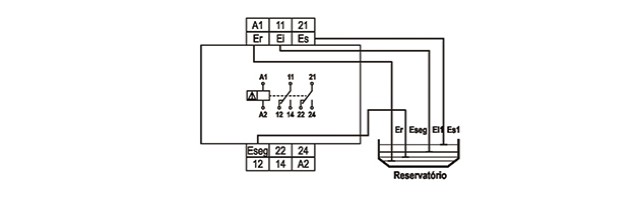

Diagrama(s) de ligação
|
Alimentação (-15% +10%)
|
12-24 Vcc / 24, 48, 110, 220 Vca (especificar)
|
|
Frequência da rede
|
50 - 60 Hz
|
|
Consumo
|
5 VA (aproximadamente)
|
|
Eletrodos
|
Não acompanham
|
|
Tensão nos eletrodos
|
24 Vca (aparelhos alimentados em Vcc - referência negativa)
|
|
Corrente máxima nos eletrodos
|
± 1 mA
|
|
Ajuste de sensibilidade
|
Ajustável 0 a 100 kohms
|
|
Relé de saída
|
2 x 5 A 250 Vca máx. carga resistiva – reversível
|
|
Retardo desligamento saída bomba
|
Fixo 1 seg
|
|
Material dos contatos
|
AgCdO
|
|
Vida útil dos contatos
|
Mecânica (sem carga): 10.000.000 operações
Elétrica (com carga resistiva): 1.000.000 operações
|
|
Temperatura ambiente
|
De trabalho: 0 a 50°C
De armazenamento: -10 a 60°C
|
|
Umidade relativa de trabalho
|
20 a 90 % sem condensação
|
|
Grau de proteção da caixa
|
IP 51
|
|
Grau de proteção nos terminais
|
IP 20
|
|
Capacidade dos terminais
|
Fio: 2,5 mm² | Cabo: 2,5 mm²
Condutor com terminal: 2,5 mm²
Torque de aperto: 0,5 - 0,6 Nm |
|
Resistência da Isolação
|
> 50 Mohms / 500 V
|
|
Fixação
|
Trilho DIN 35 mm ou parafusos (com acessório para caixa D)
|

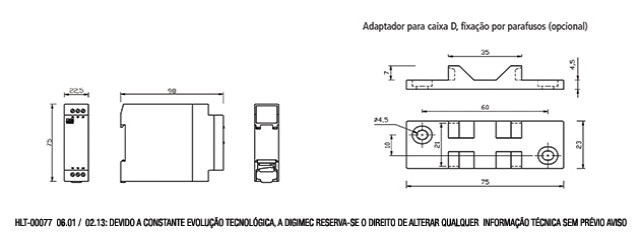

Dimensões (mm)
