Produto | Controles de Nível
Tipo: DPX-124
Introdução
O relé de nível eletrônico microprocessado tipos DPX-124 foi desenvolvido para controle e/ou supervisão automática do nível de líquidos condutores de corrente elétrica, não combustíveis, comandando solenóides, contatores de motobombas ou simplesmente alarmes luminosos e/ou sonoros. Com leds para indicar alimentação, eletrodo e estado do relé de saída, são montados em caixa plástica, apresentando alta resistência a choques, vibrações e alta imunidade a ruídos elétricos, além de possuir um sistema de fácil fixação em trilho DIN ou por parafusos (mediante adaptador opcional para a caixa D).
Funcionamento
Função enchimento: Controle de nível de um único reservatório, mantendo o mesmo sempre cheio. Utilizando dois eletrodos para o reservatório, Es\Er para o reservatório (Ex.: caixa d’água). O relé de saída permanece energizado até que o liquido cubra o eletrodo superior (Es) do reservatório, assim desenergizando o relé de saída, led indicativo Saída se apaga. Havendo consumo o liquido irá descobrir o eletrodo superior (Es) energizando o relé de saída, led indicativo Saída se acende.

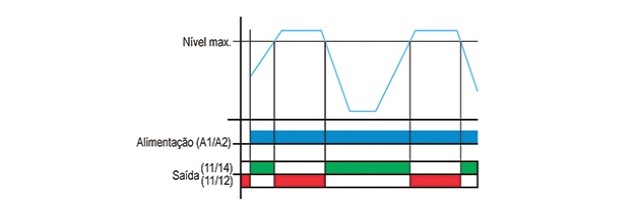

Diagrama(s) de funcionamento
Diagrama(s) de ligação
|
Alimentação (-15% +10%)
|
12-24 Vcc / 24, 48, 110, 220 Vca (especificar)
|
|
Frequência da rede
|
50 - 60 Hz
|
|
Consumo
|
5 VA (aproximadamente)
|
|
Eletrodos
|
Não acompanham
|
|
Tensão nos Eletrodos
|
24 Vcc
|
|
Corrente Máxima nos Eletrodos
|
±1 mA
|
|
Ajuste de Sensibilidade
|
Ajustável 0 a 100 kohm
|
|
Relé de saída
|
5 A 250 Vca máx. carga resistiva - reversível
|
|
Retardo Desligamento Saída Bomba
|
Fixo 1 seg
|
|
Material dos contatos
|
AgCdO
|
|
Vida útil dos contatos
|
Mecânica (sem carga):10.000.000 operações
Elétrica (com carga resistiva): 1.000.000 operações
|
|
Temperatura ambiente
|
De trabalho: 0 a 50°C
De armazenamento: -10 a 60°C
|
|
Umidade relativa de trabalho
|
20 a 90% sem condensação
|
|
Grau de proteção da caixa
|
IP 51
|
|
Grau de proteção nos terminais
|
IP 20
|
|
Capacidade dos terminais
|
Fio: 2,5 mm² | Cabo: 2,5 mm²
Condutor com terminal: 2,5 mm²
Torque de aperto: 0,5 - 0,6 Nm |
|
Resistência da Isolação
|
>50 Mohm / 500 V
|
|
Fixação
|
Trilho DIN 35 mm ou parafusos (com acessório para caixa D)
|
Dimensões (mm)
