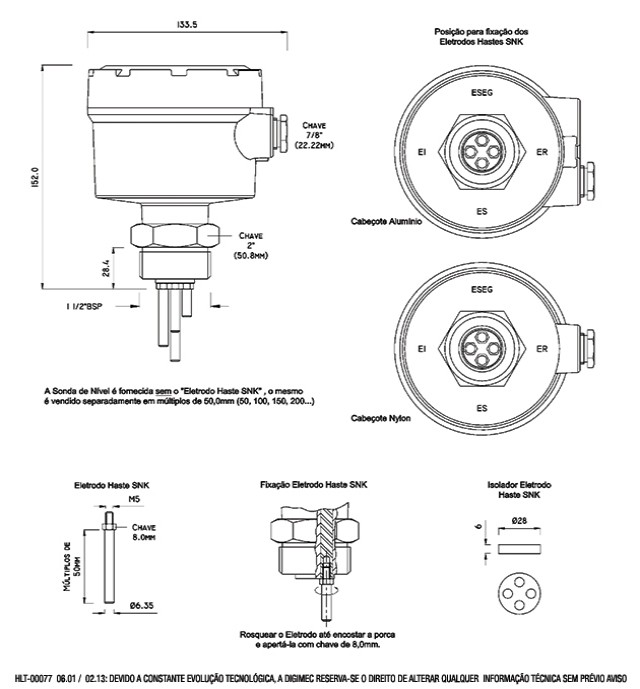

Os sensores de nível condutivos tipos KPN-A e KPN-N, foram desenvolvidos pela DIGIMEC para simplificar as instalações de monitoramento de nível, reunindo em um só bloco o sensoriamento e o comando do nível de reservatórios. Com a eletrônica montada em robustos cabeçotes em Alumínio (KPN-A) ou em Nylon (KPN-N), hermeticamente fechados, e as hastes de sensoriamento em aço inox, são fixados diretamente no topo de reservatórios por meio de um niple de aço inox, rosca 1 1/2 “ BSP.

APLICAÇÕES

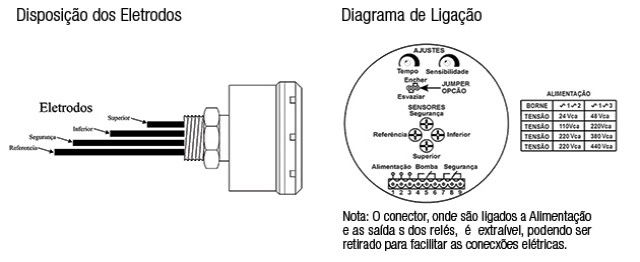

Função Enchimento: Caixa d’água. Usar três eletrodos sendo um de nível mínimo (EI), um de nível má-ximo (ES) e um de referencia (ER). Ajustar a “JUMP” de operação para a função “enchimento” ENCH. Pino central mais o pino da direita.

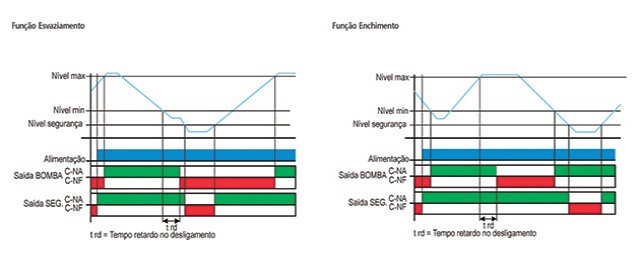

Ao energizar o aparelho o relé bomba será energizado, acendendo o led BOMBA e o nível começa a subir. Ao atingir o eletrodo superior (nível máximo) uma temporização (T), definida pelo trimpot de ajuste de tempo é iniciada e uma vez decorrido este tempo a bomba é desligada. O led BOMBA se apaga. Havendo consumo, o nível tende a baixar, descobrindo o eletrodo superior. Continuará baixando até descobrir o eletrodo inferior (nível mínimo), quando então vai acionar novamente o relé, religando a bomba. E assim sucessivamente.

Função Esvaziamento: Poço Artesiano, Esvaziamento de um reservatório. Usar três eletrodos sendo um de nível mínimo (EI), um de nível máximo (ES). Posicionar a”JUMP” de operação para a função “esvaziamento” ESV. Pino central mais o pino da esquerda.
Ao energizar o aparelho o relé da bomba será energizado, acendendo o led BOMBA e o nível começará a baixar. Ao descobrir o eletrodo inferior (EI) (nível mínimo), uma temporização, definida pelo trimpot de ajuste de tempo é iniciada e uma vez decorrido este tempo a bomba é desligada. Só voltará a ligar quando o nível cobrir o eletrodo superior (ES) (nível máximo). E assim sucessivamente.

Controle de nível de caldeira: Para aplicar esta função o “JUMP” de funcionamento tem que estar na posição “enchimento” ENCH. O controle de nível será então como descrito em caixa d’água. Entretanto, para esta aplicação é imprescindível o uso do eletrodo ESEG o qual está interligado com o relé também chamado “segurança”. Este eletrodo tem que estar posicionado atingindo a profundidade máxima do reservatório da caldeira. O líquido em contato com este eletrodo e a referência faz com que o relé fique energizado e sinalizado pelo led “SEG” aceso. Caso faltar água no reservatório este relé será desenergizado, podendo interromper o funcionamento da caldeira.
