Produto | Controles de Nível
Tipo: DPNC-1
Introdução
O relé de nível eletrônico microprocessado tipo DPNC-1 foi desenvolvido para controle e/ou supervisão automática do nível de líquidos através de boias, comandando solenoides, contatores de motobombas ou simplesmente alarmes luminosos e/ou sonoros. Com entrada de alimentação bivolt e leds para indicar alimentação e estado do relé de saída, são montados em caixa plástica, apresentando alta resistência a choques, vibrações e alta imunidade a ruídos elétricos, além de possuir um sistema de fácil fixação em trilho DIN ou por parafusos, mediante adaptador opcional.
Funcionamento
Controle de nível de um único reservatório, mantendo o mesmo sempre vazio.
Utilizando duas boias, Inf / Sup para o reservatório:
O relé de saída permanece desenergizado até que o liquido cubra a boia superior (Sup) do reservatório, energizando o relé de saída, led indicativo de saída se acende. Havendo consumo o liquido irá descobrir a boia superior, o relé de saída permanece energizado e somente quando descobrir a boia inferior (Inf) voltará a desenergizar o relé de saída, led indicativo se apaga.
Utilizando somente a boia superior (Sup) para o reservatório:
O relé de saída permanece desenergizado até que o liquido cubra a bóia superior do reservatório, energizando o relé de saída, led indicativo de Saída se acende. Havendo consumo o liquido irá descobrir a boia superior desenergizando o relé de saída, led indicativo de Saída se apaga.
Nota: Para o aparelho funcionar com somente uma boia deve-se conectar um jumper entre os bornes referentes as boias Inf e Sup.

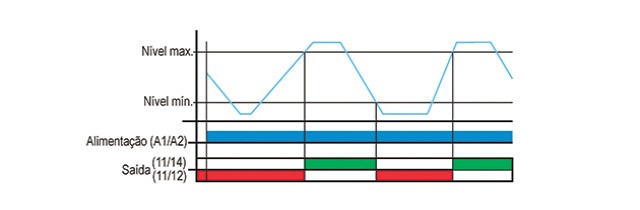

Diagrama(s) de funcionamento

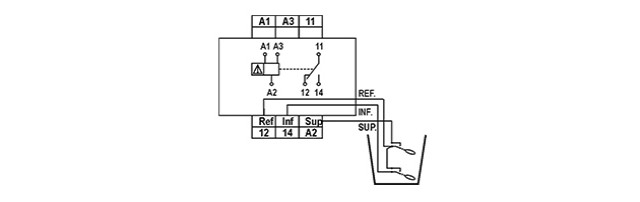

Diagrama(s) de ligação
|
Alimentação (-15% +10%)
|
24 Vcc / 24-48, 110-220, 220-380, 220-440 Vca (especificar)
|
|
Frequência da rede
|
50 - 60 Hz
|
|
Consumo
|
5VA (Aproximadamente)
|
|
Boias
|
Não acompanham
|
|
Relé de saída
|
5 A 250 Vca máx. carga resistiva
|
|
Material dos contatos
|
AgCdO
|
|
Vida útil dos contatos
|
Mecânica (sem carga): 10.000.000 Operações
Elétrica (com carga resistiva): 1.000.000 Operações
|
|
Temperatura ambiente
|
De trabalho: 0 a 50°C
De armazenamento: -10 a 60°C
|
|
Umidade relativa de trabalho
|
20 a 90% sem condensação
|
|
Terminais
|
Parafusos com alojamento fixo
|
|
Grau de proteção da caixa
|
IP 51
|
|
Grau de proteção nos terminais
|
IP 20
|
|
Capacidade dos Terminais
|
Fio: 2,5 mm² | Cabo: 2,5 mm²
Condutor com terminal: 2,5 mm²
Torque de aperto: 0,5 - 0,6 Nm |
|
Fixação
|
Trilho DIN 35 mm ou parafusos com acessório opcional
|

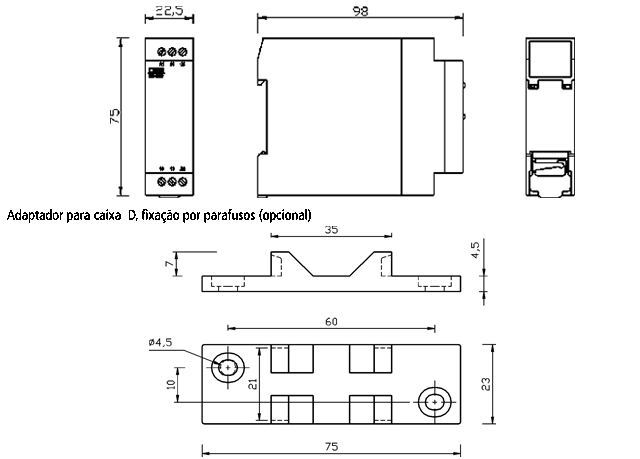

Dimensões (mm)
