Produto | Controles de Nível
Tipo: JPX-126 e DPX-126
Introdução
Os relés de nível por boias JPX-126 e DPX-126 foram desenvolvidos pela DIGIMEC para comando a distância de boias com alternância da saída para revezamento de bombas. São montados em caixas plásticas, com dimensões compactas e fixação por trilho DIN ou parafusos (mediante adaptador opcional para caixas J e D).
Funcionamento
Os relés de nível JPX-126 e DPX-126 podem operar em dois modos distintos, sendo eles com duas ou três boias, configurados por chave no frontal do aparelho. O funcionamento de cada modo está descrito a seguir.
MODO 1 - Com duas boias, sendo uma para controle de nível (B1) e outra para segurança de transbordamento (B2).
MODO 2 - Com três boias, sendo boia 1 (B1) para controle do nível superior, boia 2 (B2) para segurança de transbordamento e boia 3 (B3) para controle do nível inferior.
Em ambos os modos é possível ajustar o desligamento da bomba para atuar de forma instantânea ou com retardo no desligamento.
NOTA: O led da próxima saída a ser acionada fica piscando.

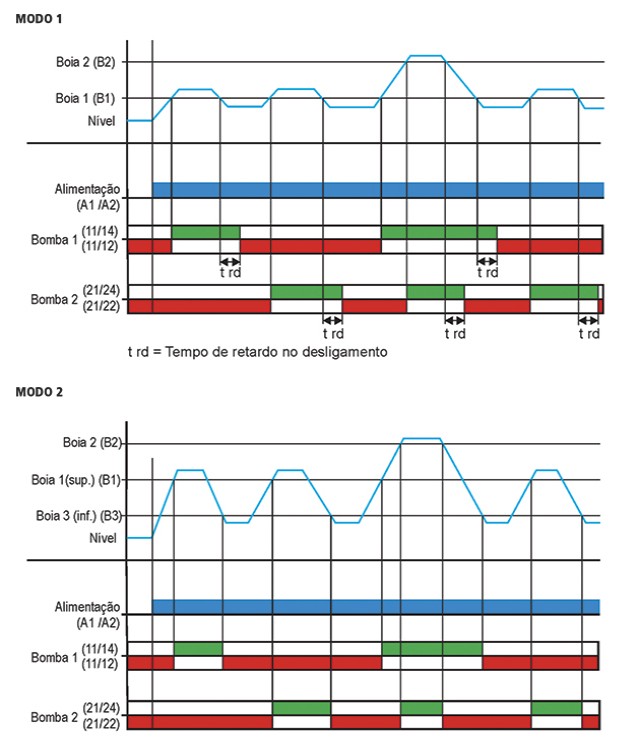

Diagrama(s) de funcionamento

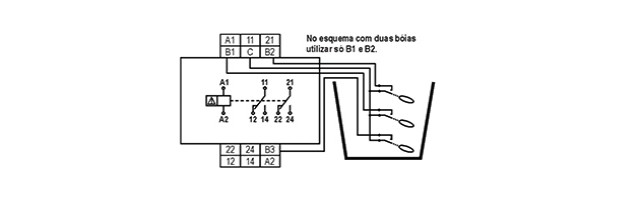

Diagrama(s) de ligação
|
Alimentação: (-15% +10%)
|
24 Vcc, 24, 48, 110, 220 Vca (especificar) |
|
Frequência da rede
|
50 - 60 Hz
|
|
Consumo
|
3 VA (aproximadamente)
|
|
Retardo no desligamento da bomba
|
Ajustável de 0 (instantânea) a 60 segundos
|
|
Distância de comando
|
1.000 m / até 100 ohms
|
|
Tensão no circuito de comando
|
24V
|
|
Repetibilidade
|
2%
|
|
Tempo de retorno
|
100 ms
|
|
Reles de saída
|
2 x 5 A 250 Vca máx. carga resistiva - reversível
|
|
Vida útil dos contatos
|
Mecânica (sem carga): 10.000.000 operações
Elétrica (com carga resistiva): 1.000.000 operações
|
|
Temperatura ambiente
|
De trabalho: 0 a 50°C
De armazenamento: -10 a 60°C
|
|
Umidade relativa de trabalho
|
20 a 90 % sem condensação
|
|
Grau de proteção da caixa
|
IP 51
|
|
Grau de proteção nos terminais
|
IP 20
|
|
Capacidade dos terminais
|
Fio: 2,5 mm²
Cabo: 2,5 mm² Condutor com terminal: 2,5 mm²
Torque de aperto: 0,5 a 0,6 Nm |
|
Fixação
|
Trilho DIN 35 mm ou parafusos (com acessório para caixa J e D)
|

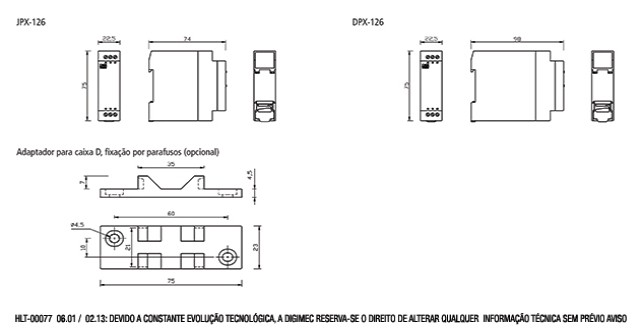

Dimensões (mm)
