Mini interruptores de nível mecânicos à boia - atuação vertical

Tipo: RF-OV11F, RF-OV21D, RF-OV-31D, RF-OV41D, RF-OV51D, RF-OV61D e RF-OV81D

Introdução

Funcionamento

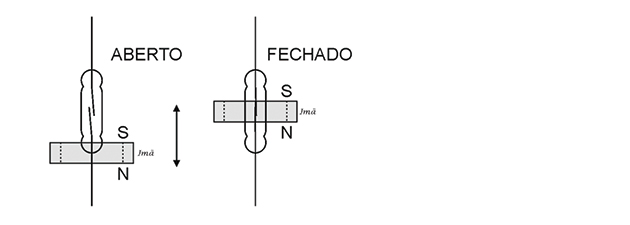

 Quando o campo magnético de um imã permanente colocado na boia de flutuação se aproxima de um “relé reed” inserido na haste fixa, o contato atraca e fecha um circuito elétrico. Quando o campo magnético é afastado o contato é desfeito e o circuito elétrico abre.

Atuação Vertical

GRAVIDADE ESPECIFICA

Os níveis de atuação foram estipulados com base na “gravidade específica” da água (SG=1). Se o liquido a ser monitorado tiver um SG muito diferente o flutuador não aciona o reed. Recomendamos verificar qual o SG do produto a ser monitorado.



PROTEÇÃO

Cargas indutivas: Nunca chavear diretamente válvulas solenóides, motores ou interruptores magnéticos, visto que os contatos dos relés reed serão submetidos a altas tensões induzidas durante a abertura dos contatos. A aplicação de circuitos de proteção, tais como, RC, varistores ou diodos são recomendáveis.
Cargas capacitivas: Ao chavear cargas capacitivas, como capacitores, lâmpadas incandescentes, etc, os contatos dos relés reed serão submetidos a um aumento significativo da corrente atual. Nestas condições a aplicação de supressores de surtos ou limitadores de corrente são recomendáveis.

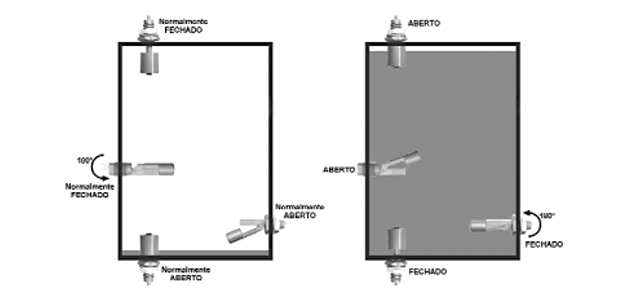

PRINCIPAIS APLICAÇÕES E EXEMPLOS DE INSTALAÇÃO

• São aplicações típicas dos sensores de nível RF:
• Controle e supervisão do nível em reservatórios de água;
• Controle e supervisão do nível em reservatórios de produtos químicos;
• Controle e supervisão do nível em tanques de lubrificantes;
• Controle e supervisão do nível em reservatórios de combustíveis;
• Controle e supervisão do nível em destiladores, etc.

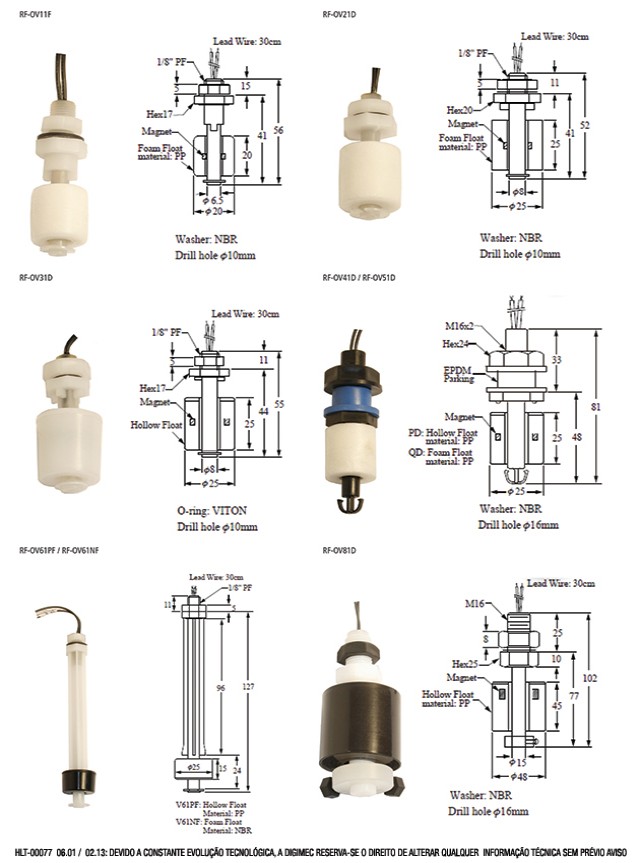

Dimensões (mm)
