Produto | Controles de Nível
Tipo: APNC-1, APNF-1, APNP-1 e APNR-1
Introdução
Os controladores de nível eletromecânicos da DIGIMEC são utilizados para controle do nível durante processos de armazenamento ou transporte de materiais sólidos ou granulados, em indústrias de plásticos, cimento, minérios, alimentícias, químicas, etc.
Algumas utilizações são típicas para esse tipo de produto, tais como, silos de armazenamento de materiais sólidos ou granulados, esteira de transporte, etc.
Funcionamento
TIPOS APNC-1, APNF-1, APNP-1 e APNR-1: Um motor síncrono mantém em rotação constante um eixo de aço inox montado sobre rolamentos blindados com retentor, onde em sua extremidade há uma pá acoplada. Quando a mesma tiver seu movimento bloqueado pela presença de material, o mecanismo interno aciona um micro interruptor cujos contatos podem ser utilizados no circuito de alarme ou controle do nível do reservatório. Um segundo micro interruptor é acionado após o primeiro e tem como função desligar o motor, evitando que o mesmo permaneça energizado com a pá bloqueada. Ambos os micros permanecem acionados até que o movimento seja liberado.
TIPOS APNM-7 e APNL-7: Quando a membrana flexível é pressionada pelo material, um micro interruptor é acionado e seus contatos podem ser utilizados para alarme ou controle do nível do reservatório.
O controlador de nível deve ser fixado em local onde o conjunto eixo e pá rotativa fique fora da entrada de material e onde o mesmo movimente-se com facilidade afim de se evitarem acúmulos que acarretariam falsas indicações de nível. Em aplicações nas quais a temperatura do material é elevada deve-se utilizar a montagem lateral. Aconselha-se o uso de protetor quando o peso do material sobre o conjunto eixo e pá for considerável ou quando o desligamento é difícil ocasionando movimentos em blocos. Para o controle ou sinalização do nível máximo recomenda-se a montagem do aparelho na parte superior e para o nível mínimo a montagem na lateral do reservatório. Para materiais leves (de baixo peso específico) deve-se utilizar uma pá com maior área de contato. Para evitar-se risco de vazamento de material é recomendado que o aparelho seja fixado em superfície plana. Aparelhos com eixo superior a 1500 mm recomenda-se o uso na vertical, para evitar empenamento do mesmo.
Para fixação do aparelho tipo APNP-1 é necessário fazer-se um furo com diâmetro de 57 mm para encaixar o “alojamento”, lembrando que a medida que irá pe-netrar no silo será a soma do comprimento do eixo com o comprimento do “alojamento”.

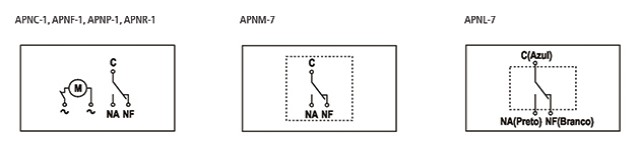

Diagrama(s) de ligação
| Alimentação (-15% + 10%) | APNR-1, APNP-1, APNF-1 e APNC-1: 110 - 220 Vca |
| Frequência da rede | APNR-1, APNP-1, APNF-1 e APNC-1: 50 - 60 Hz |
| Consumo | APNR-1, APNP-1, APNF-1 e APNC-1: 3 VA (aproximadamente) |
| Relé de saída | APNR-1, APNP-1, APNF-1 e APNC-1: 5 Amp 250 Vca máx. |
| Carga resistiva | APNM-7 e APNL-7: 3A máx. |
| Velocidade da pá | APNR-1, APNP-1, APNF-1 e APNC-1: 2 RPM |
| Material da pá | APNR-1, APNP-1, APNF-1 e APNC-1: Alumínio fundido (aço inox sob pedido) |
| Material do eixo | APNR-1, APNP-1, APNF-1 e APNC-1: Aço inox 303 |
| Comprimento do eixo | APNR-1, APNP-1, APNF-1 e APNC-1: 70 mm (outras medidas sob pedido) |
| Comprimento máximo | 1500 mm (montagem horizontal) 2000 mm (montagem vertical) recomendado do eixo |
| Grau de proteção da caixa (alumínio fundido) | IP 53 |
| Temperatura ambiente | 0 a 50°C |
| Temperatura máxima do material | APNR-1, APNP-1, APNF-1 e APNC-1: 175°C |
| APNM-7 e APNL-7: 70°C | |
| Material da membrana | APNM-7 e APNL-7: Neoprene |
| Força de acionamento | APNM-7: 110 a 260g (regulável) APNL-7: 140g |
| Contato de saída | 5 A 250 Vca máx. carga resistiva - reversível |
| Grau de proteção | IP 53 |

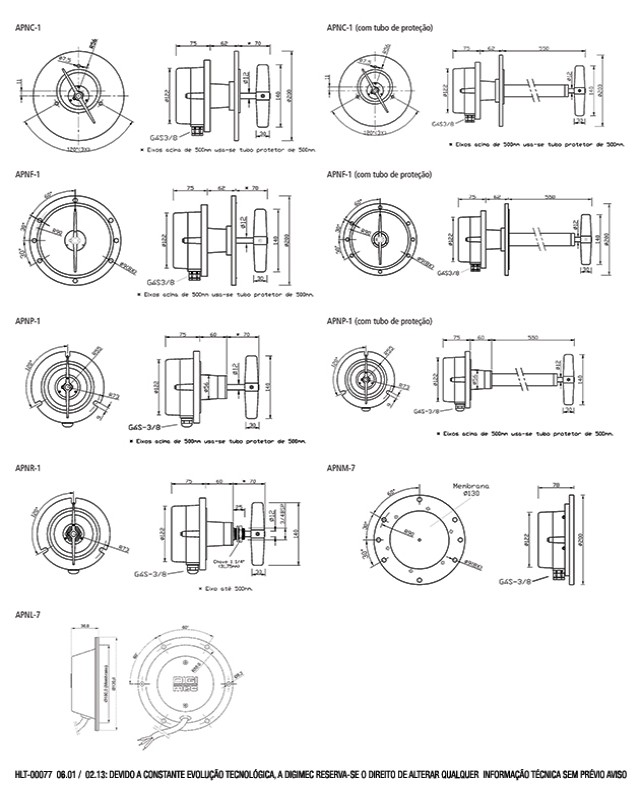

Dimensões (mm)
