- Verifica a tensão de alimentação dos microprocessadores.
- Após esta checagem, verifica se as entradas S0 e S3 (entradas do duplo canal do circuito de segurança, onde as entradas S0 e S3 devem estar com lógica fechada com S1 e S2). Nos modelos com final T1 e T2, na energização do aparelho, é necessário comutar o circuito do duplo canal (S0 / S1 e S2 / S3 de NF para NA e vice e versa para verificar a integridade do circuito.
- Se as condições acima estiverem em ordem os Led’s S0 e S3 acendem, liberando o relé para rearme (acendendo o Led indicador de Rearme). Se não estiverem em ordem, o Led de saída indica ocorrência (começa a piscar).
- Quando o rearme é acionado (fechamento da entrada S2 e S4), verifica o estado da monitoração dos contatos externos (contatos NF dos contatores).
- Se a condição do rearme estiver em ordem, apaga o Led indicador de rearme e acende o Led de saída, liberando a saída 13 / 14.

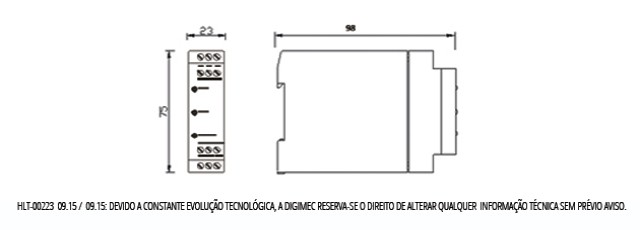

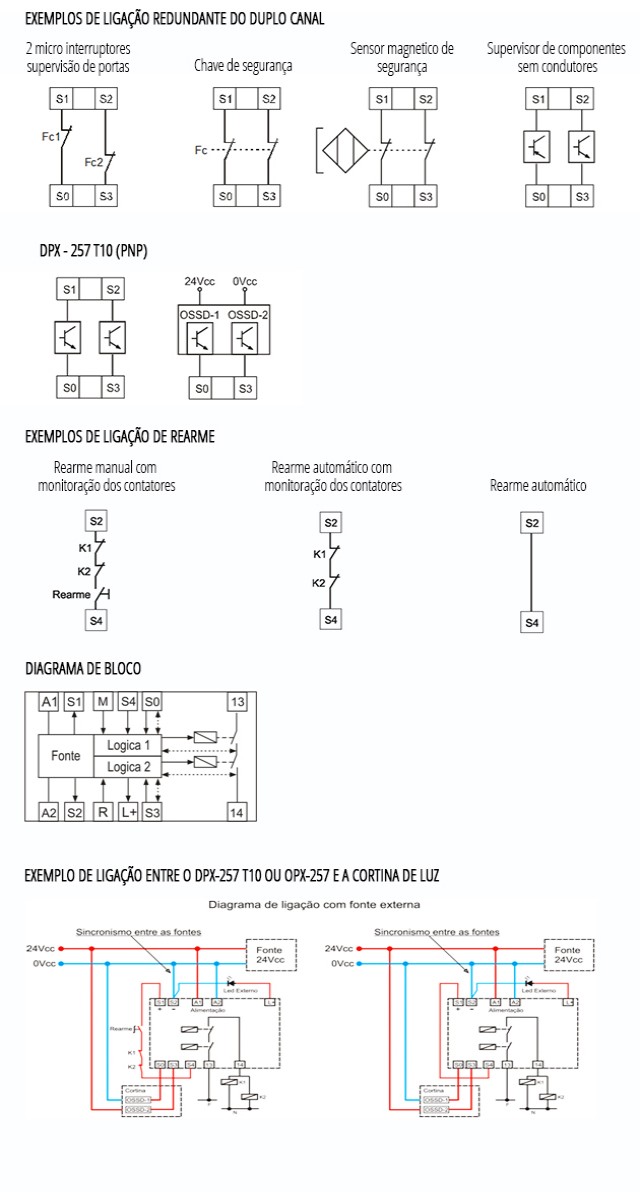

MONITORAMENTO DO COMPONENTE CONECTADO NO DUPLO CANAL
Ao energizar o aparelho e após verificação inicial (modelos T1 e T2):
- Os micro controladores 1 e 2 verificam se as entradas do canal 1 (S1 para S0) e do canal 2 (S2 para S3) estão fechados (neste estado, os Led's S0 e S3, piscam).
- Com as entradas 1 e 2 fechadas é necessário comutar as duas de fechadas para abertas e depois de abertas para fechadas para que os micro controladores comprovem a integridade do componente conectado no duplo canal (acendendo os Led's S0 e S1) e liberem o aparelho para rearme (se durante o teste do duplo canal, uma ou as duas entradas não comutarem, o Led correspondente continua piscando e o aparelho não é liberado para o rearme).
- Se durante o funcionamento, durante a abertura dos canais, algum deles permanecerem fechados, o relé não permite o próximo rearme (seu Led correspondente fica piscando).
- Para entrar em modo de funcionamento, após a nova energização, é necessária uma nova comutação das entradas.
MEMÓRIA DE FALHAS DO DUPLO CANAL (modelos T5 e T6):
- Se durante o funcionamento, na abertura dos canais, se algum deles permanecerem fechados, o relé não permite o próximo rearme (o Led correspondente do canal fica piscando).
- Para entrar em modo de funcionamento, após a nova energização, é necessário o reset do relé (pulso entre os bornes S2 e M).
- Este procedimento é necessário para verificar se alguns dos contatos dos componentes supervisionados pelo duplo canal podem estar com defeito.
MONITORAMENTO DE DEFEITO DOS RELÉS DE SAÍDA (modelos T1, T3, T6, T7, T9 e T11):
1º Fase:Com a entrada do duplo canal fechada e após acionar o rearme, o circuito de supervisão faz a seguinte verificação (no modo rearme automático esta verificação é executada na energização):
2º Fase:
Antes que o micro controlador 1 mande acionar o primeiro relé, o circuito de supervisão verifica se tem tensão na saída NA do relé.
Se tiver tensão, indica que pode ter defeito no relé (contatos colados) ou no circuito de acionamento. Nesta ocorrência o aparelho para de funcionar, pois perdeu a função de segurança.
Se não tiver tensão, esta fase é considerada Ok e a verificação é passada para a 2º fase.
3º Fase:
O micro controlador 1 manda acionar o primeiro relé e o circuito de supervisão verifica se tem tensão na saída NA do relé.
Se não tiver tensão, indica que pode ter defeito no relé (bobina aberta) ou no circuito de acionamento. Nesta ocorrência o aparelho para de funcionar, pois perdeu a função de segurança.
Se tiver tensão, esta fase é considerada Ok e a verificação é passada para a 3º fase.
4º Fase:
O micro controlador 1 comunica ao micro controlador 2 que o rele 1 esta Ok.
5º Fase:
Antes que o micro controlador 2 mande acionar o segundo relé, o circuito de supervisão verifica se tem tensão na saída NA do relé.
Se tiver tensão, indica que pode ter defeito no relé (contatos colados) ou no circuito de acionamento. Nesta ocorrência o aparelho para de funcionar, pois perdeu a função de segurança.
Se não tiver tensão, esta fase é considerada Ok e a verificação é passada para a 5º fase.
6º Fase:
O micro controlador 2 manda acionar o segundo relé e o circuito de supervisão verifica se tem tensão na saída NA do relé.
Se não tiver tensão, indica que pode ter defeito no relé (bobina aberta) ou no circuito de acionamento. Nesta ocorrência o aparelho para de funcionar, pois perdeu a função de segurança.
Se tiver tensão, esta fase é considerada Ok e a saída 13 / 14 do aparelho é mantida acionada, e a verificação é passada a 6º fase.
7º Fase:
Com a verificação do relé 1 e do relé 2 Ok, o acionamento dos dois reles é mantido, até ocorrer alguma ocorrência (ao ocorrer alguma ocorrência, o sistema fica no aguardo para entrar na 1º Fase).
Obs.: nos modelos OPX, considerar monitoração nas saídas 13 / 14 e 23 /24.
Saída LED PNP (DPX-257 T7 e T8)
Saída LED com lógica inversa ao rele de saída, PNP 20mA.
Barreira de luz duplo canal PNP (T9 e T10)
Entradas S0 e S3 com lógica PNP, posição do borne S0 alterada.
Saída auxiliar NF (DPX-257 T7 e T8)
Saída auxiliar 31 / 32 (NF – contatos em paralelo) com lógica inversa as saídas seguras 13 / 14 e 23 / 24
Saída auxiliar NA temporizada (T11 e T12)
Saída auxiliar 33 / 34 (NA – contatos em serie) é acionada após abertura do duplo canal, após tempo fixo de 1 seg, as saídas seguras 13 / 14 e 23 / 24 são acionadas. Ao rearmar todas as saídas são acionadas simultaneamente
Observações:
1° nos modelos com final T1, T3, T6, T7, T9 e T11 são necessários conectar a fase contraria no borne R para ter uma referencia para a monitoração de defeito dos relés.
2° nos modelos com final T5 e T6, conectando os bornes S2 e M, inibe a função de memória de falha.
FUNÇÕES DO LED EXTERNO:
Se tiver problema no duplo canal o Led pisca rápido.
Se Ok para rearme o Led fica aceso.
Se após o rearme, a verificação dos relés achar algum defeito, o Led pisca rápido.
