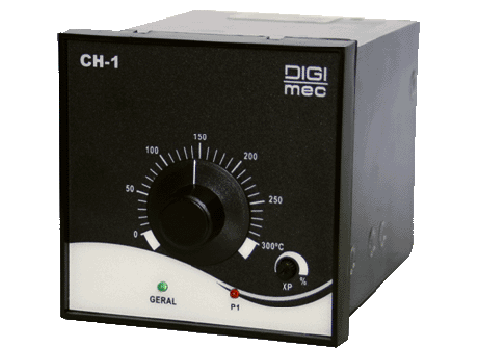

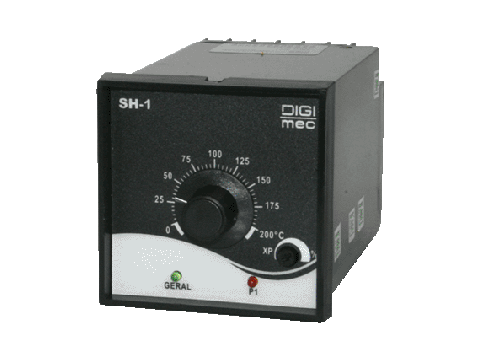

Produto | Temperatura
Tipo: MH-1, FH-1, SH-1, SH-2, CH-1, CH-2, VH-1 e VH-2
Introdução
Os controladores de temperatura da DIGIMEC foram projetados para aplicações industriais onde precisão, confiabilidade e baixo custo são fatores fundamentais. Estes aparelhos formam uma série específica, dentro da linha DIGIMEC de controladores, com diversas opções de montagem e de funcionamento facilitando, desta maneira, a escolha mais adequada à aplicação do cliente.
- Sensor tipo J (Fe-Co): 0 a 100ºC, 0 a 200ºC, 0 a 300ºC, 50 a 450ºC, 50 a 600ºC.
- Sensor tipo K (Ni-CrNi): 100 a 800°C, 100 a 1000°C, 100 a 1200°C, 100 a 1300°C, 100 a 1400°C.
- Sensor Pt100: -50 a +50ºC, 0 a 100ºC, 0 a 200ºC, 0 a 300ºC, 50 a 450ºC.
Funcionamento
O sinal proveniente de um sensor de temperatura posicionado no local onde tal variável vai ser controlada, é comparado com outro gerado internamente quando se ajusta o valor desejado na escala do aparelho. A diferença entre esses dois sinais é amplificada e atua no circuito do controlador ligando ou desligando o circuito de aquecimento (ou de resfriamento) do equipamento para igualar esse valor. Dois são os MODOS de controle disponíveis nessa série de aparelhos:
Modo ON-OFF : Neste modo de operação, o controlador LIGA ou DESLIGA a saída conforme a temperatura Real esteja ABAIXO ou ACIMA do valor selecionado. Este modo de operação só será fornecido se especificado no pedido.
Modo PD (PROPORCIONAL-DIFERENCIAL) : Neste modo de operação, é criada uma hipotética faixa de temperatura chamada de BANDA PROPORCIONAL, ajustável em Xp de 0 a 10% do valor do final de escala do aparelho.
Enquanto o valor real da temperatura estiver abaixo do valor inferior dessa banda, o relé de saída estará energizado. À medida que a temperatura aumenta entrando assim na BANDA PROPORCIONAL, o relé de saída permanecerá energizado durante tempos proporcionais à diferença entre a temperatura desejada e a medida. Existe uma versão com dois contatos de saída sendo que a segunda opera SEMPRE no modo ON-OFF. Esta saída é usada para alarme ou resfriamento e seu relé é energizado quando a temperatura medida atinge desde -30ºC até +30ºC do valor ajustado para o ponto de controle. A primeira saída ou ponto de controle é denominado P1 enquanto a segunda saída é denominada P2.

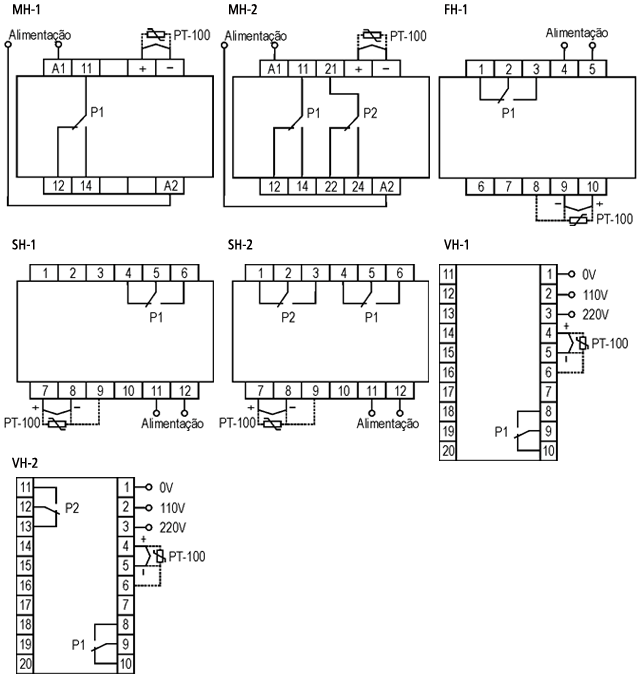

Diagrama(s) de ligação
|
Alimentação (+10% -15%) |
VH-1 e VH-2: 110 - 220 Vca (especificar) Demais séries: 24 - 110 - 220 - 380 - 440 Vca (especificar) |
|
Frequência da rede |
50 ou 60 Hz ( especificar ) |
|
Consumo |
3 VA |
|
Resistência de entrada |
>200 K? |
|
Temperatura ambiente |
0 a 50ºC |
|
Modo de controle |
Proporcional-Diferencial (PD) ou ON-OFF (sob pedido) |
|
Histerese |
< 0,2 % |
|
Ajuste da Banda Proporcional |
0 a 10 % do FINAL DA ESCALA |
|
Precisão no controle |
± 0,5 % do FINAL DA ESCALA |
|
Proteção contra ruptura do sensor |
Desliga saída P1 com circuito do sensor aberto |
|
Saídas a relé |
3A em 250 Vca (carga resistiva) |
|
Saídas analógicas (sob pedido) |
4 a 20mA, 0 a 20mA, 0 a 5V, 0 a 10V (indicar no pedido) |
|
Ajuste de P2 (Alarme ou Resfriamento) |
-30 a + 30ºC de P1 |
|
Ajuste de P1 (escalas): |
Por potenciômetro |
|
Sensor tipo J (Fe-Co) |
0 a 100ºC, 0 a 200ºC, 0 a 300ºC, 50 a 450ºC, 50 a 600ºC |
|
Sensor Pt100 |
-50 a +50ºC, 0 a 100ºC, 0 a 200ºC, 0 a 300ºC, 50 a 450ºC |
|
Sensor tipo K (Ni-CrNi) |
100 a 800ºC, 100 a 1000ºC,100 a 1200ºC, 100 a 1300ºC, 100 a 1400ºC |

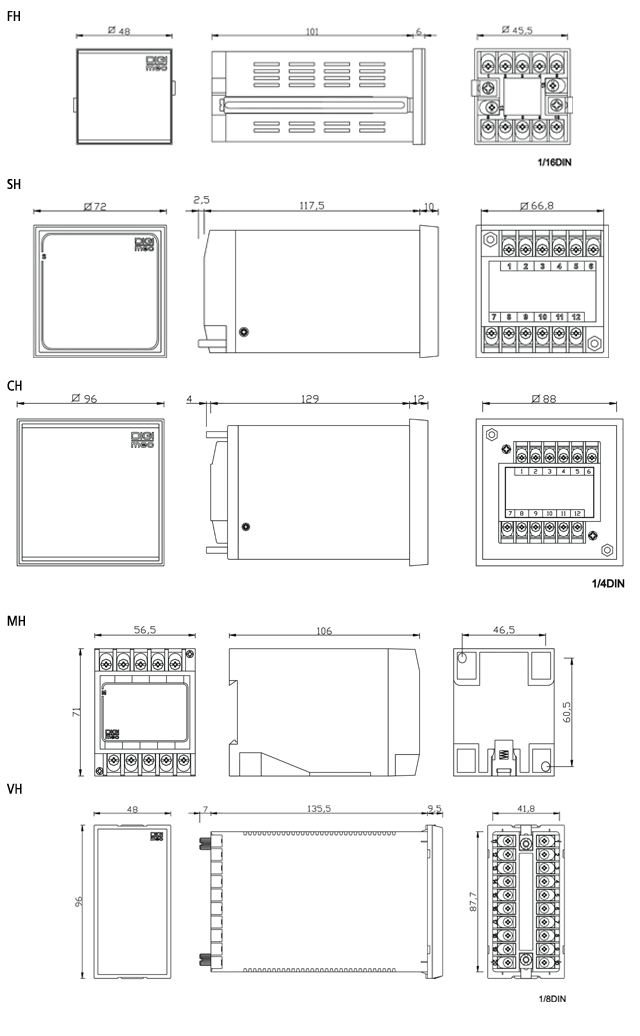

Dimensões (mm)
