Tipo: SG-B1-MA-G1
Introdução
A série SG-B1-MA-G1 é uma chave de bloqueio de segurança com solenoide que funciona com um atuador em forma de lingueta (chave), projetada para ser colocada na extremidade de portas de paineis sejam de correr, articuladas ou de levantar.
Com orifícios de entrada em duas posições. O funcionamento é obtido por meio de uma chave de perfil especial em aço inox, para ser montada na porta de acesso ao painel. Esta chave é fornecida no modelo reto ou angular.
Á pedido pode ser fornecido no modelo 90°, isto é uma chave com uma dobra em 90° para facilitar a fixação ou reta (especificar no ato da compra).
Fornecida com dois contatos NF a série SG-B1-MA-G1, possui grau de proteção IP 67.
As chaves já vem com os cabos pré instalados.
Principais Características
Funcionamento
Normas aplicáveis:
Normas de utilização:
Diretrizes aplicáveis
PROJETO DE ECONOMIA DE ENERGIA
A série SG-B1 apresenta um design de poupança de energia que requer o consumo atual de apenas
110 mA a 24 Vcc (100 mA para o solenóide e 10 mA para o indicador), mesmo que ele também incorpora um encravamento de segurança.
|
Tensão de operação |
24 Vcc 100% ciclo de trabalho |
|
Temperatura de trabalho |
- 25 a 50°C |
|
Umidade de operação |
45 a 85% RH |
|
Altitude máxima |
2000 m |
|
Tensão nominal de isolamento (Ui) |
150 V (principal circuito monitor de bloqueio) |
|
300 V (porta circuito monitor) |
|
|
30 V (entre o Terra e o LED, circuito solenóide) |
|
|
Tensão de impulso suportável (Uimp) |
1,5kV (principal circuito monitor de bloqueio |
|
2,5 kV (circuito do monitor de porta) |
|
|
0,5 KV (entre o Terra e o LED, circuito solenóide) |
|
|
Corrente térmica |
-25°C ≤ temperatura de trabalho ? 35°C |
|
2,5 A ( ≤ 2 circuitos) |
|
|
1,0 A ( ≥ 3 circuitos) |
|
|
35°C ≤ temperatura de operação ≤50°C |
|
|
1,0 A (1 circuito) |
|
|
0,5 A ( ≥ 2 circuitos) |
|
|
Classe de proteção |
Class ?? (IEC61140) *1 |
|
Frequência de operação |
900 operações / hora |
|
Velocidade de operação |
0,05 a 1,0 m / s |
|
Durabilidade mecânica |
1.000.000 operações mínimas. (GS-ET-19) |
|
Durabilidade Elétrica |
100.000 operações mínimas. |
|
(900 operações / hora, 12-125 Vca 2A, -12 125 Vcc 0.4A). |
|
|
1.000.000 operações mínimas. |
|
|
(900 operações / hora, 24 Vca/Vcc 0.1A carga resistiva). |
|
|
Atuador Resistência à Tração |
500N mínimo (GS-ET-19) * 2 |
|
quando bloqueado |
|
|
Abertura do curso direto |
8 milímetros mínimo |
|
Força de Abertura Direta |
60 N mínimo |
|
Resistência de Contato |
300 mΩ máximo (valor inicial, cabo de 1m) |
|
Grau de Proteção |
IP67 (IEC60529) |
|
Dispositivo de proteção contra |
Utilize 250 V / 10A ação rápida tipo de fusível |
|
curto-circuito |
|
|
Corrente nominal |
110 mA (100 mA solenóide, 10mA LED: valor inicial) |
|
Tensão de atuação |
Tensão nominal x 85% no máximo (em 20°C) |
|
Tensão em repouso |
Tensão nominal x 10% mínimo (no 20°C) |
|
Indicação |
LED |
|
Cor de iluminação |
Verde |
|
Consumo de potência nominal |
Aprox. 2.7W |

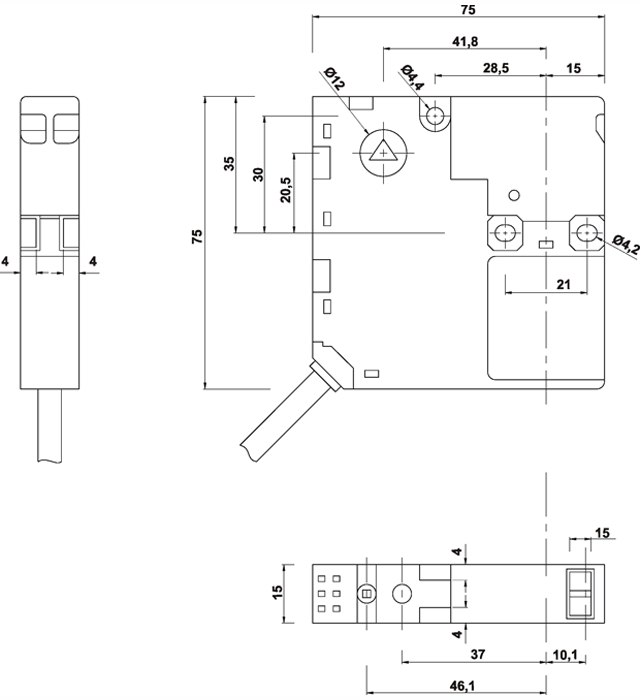

Dimensões (mm)
