Relés de lubrificação

Tipo: EPL-1, EPLE-1 e EPLJ-1

Introdução

Funcionamento

TIPO EPLE-1 - CONTROLE DE LUBRIFICAÇÃO

Energizando-se o aparelho, com o lubrificante em seu nível normal, os relés de saída RL e RA comutam seus contatos para a posição de trabalho iniciando o período de lubrificação fixo com duração de 60 segundos. Uma vez atingida a pressão nominal na linha de lubrificação os contatos do pressostato OS são acionados e com essa informação, indicativa de lubrificação efetuada, o aparelho comuta os contatos de relé RL para a posição de repouso, após um retardo fixo de 15 segundos. Isso inicia o período e intervalo na lubrificação selecionado na escala. O relé de saída RL permanece executando essa operação ciclicamente enquanto o aparelho estiver energizado. O período de intervalo entre lubrificações, ajustável através de chave rotativa, pode ser em minutos fechando-se os terminais 17 e 18 ou impulsos fechando- se os terminais 16 e 17. Nesta segunda opção, a entrada de impulsos, provenientes de um contato, será nos terminais 14 e 19.



SÉRIE EPL - CONTROLE DE LUBRIFICAÇÃO

Energizando-se o aparelho, com o lubrificante em seu nível normal, os relés de saída RL e RA comutam seus contatos para a posição de trabalho iniciando o período de lubrificação. Uma vez atingida a pressão nominal na linha de lubrificação o contato do pressostato PS fecha e com essa informação, indicativa de lubrificação efetuada, o aparelho comuta os contatos do relé RL para a posição de repouso e inicia o período de intervalo na lubrificação. Por questão de segurança contra eventual defeito no contato do pressostato, a informação se dá na primeira transição desse contato. O relé de saída RL permanece executando essa operação ciclicamente enquanto o aparelho estiver energizado. Os períodos de lubrificação e intervalo são ajustáveis por chaves THUMB WHELL localizadas no frontal e podem ser por tempo, por impulsos ou combinados. A série EPL é formada por 4 tipos que cobrem as possibilidades de funcionamento por tempo e por impulso como segue:

Tipo EPL-1 Lubrificação e intervalo por tempo.

Tipo EPLI-1 Lubrificação e intervalo por impulsos.

Tipo EPLT-1 Lubrificação por tempo e intervalo por impulsos.

Tipo EPLZ-1 Lubrificação por impulsos e intervalo por tempo.

Para as versões com funcionamento por impulsos, os mesmos serão provenientes de um contato que será ligado nos terminais 18 e 19.



NÍVEL DE LUBRIFICANTE

Em qualquer aparelho acima descrito, pode-se supervisionar o nível de lubrificante no reservatório, ligando- se um contato que abre quando o mesmo estiver abaixo do normal nos terminais 10 e 20 do aparelho, que devem ser interligados caso não se utilize tal contato. Em caso de nível baixo os contatos do relé RA voltam para a posição de repouso.

FALHA NA LUBRIFICAÇÃO

Em qualquer aparelho acima descrito, caso a pressão nominal da linha não seja atingida durante o período de lubrificação, ou seja, se PS não comutar seus contatos, os reles de RL e RA voltam para a posição de repouso e através dos contatos de RA pode-se acionar o circuito de alarme. O ciclo de lubrificação, entretanto, continuará funcionando como descrito anteriormente.



LUBRIFICAÇÃO MANUAL

Um contato externo, botão, por exemplo, ligados nos terminais 14 e 15 (no EPLE-1) ou 13 e 14 (nos aparelhos da série EPL) caso seja acionado, resetará o período de intervalo e iniciará imediatamente, através do relé RL, novo período de lubrificação. Esse mesmo contato rearma o relé RA em caso de falha na lubrificação

TIPO EPLJ-1 - SUPERVISOR DE LUBRIFICAÇÃO

Energizando-se o aparelho o relé de saída comuta seus contatos para a posição de trabalho.

O aparelho supervisiona quantas vezes a lubrificação de um equipamento é executada num determinado período de tempo, mostra esse valor e o compara com o selecionado em seu frontal através de chaves THUMB WHEEL. A informação de lubrificação executada chega ao aparelho por meio de impulsos fornecidos por um contato ou por um sensor indutivo e enquanto a frequência de impulsos recebidos for maior ou igual a selecionada, o relé de saída mantém seus contatos na posição de trabalho. Se a mesma for menor, o relé de saída comuta seus contatos para a posição de repouso. Nesse caso, tanto o estado do relé quanto o valor indicado no display, permanecem até que o aparelho seja resetado através de um contato externo.

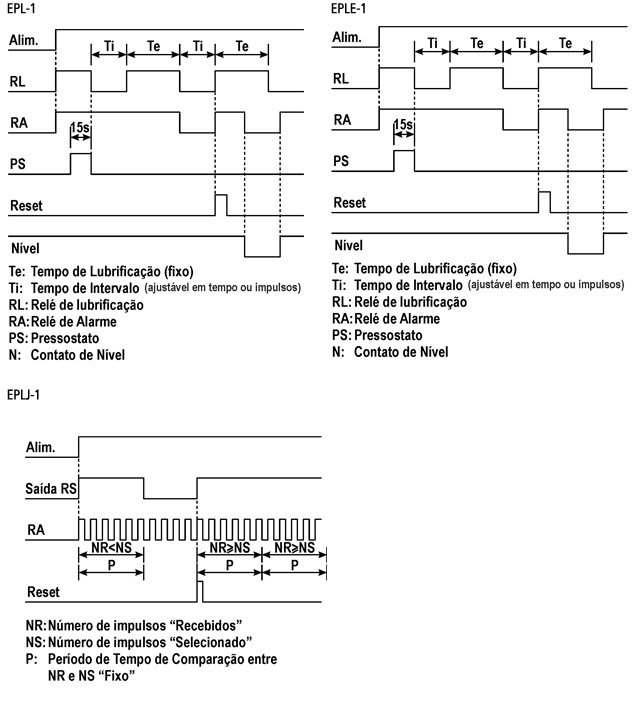

Diagrama(s) de funcionamento

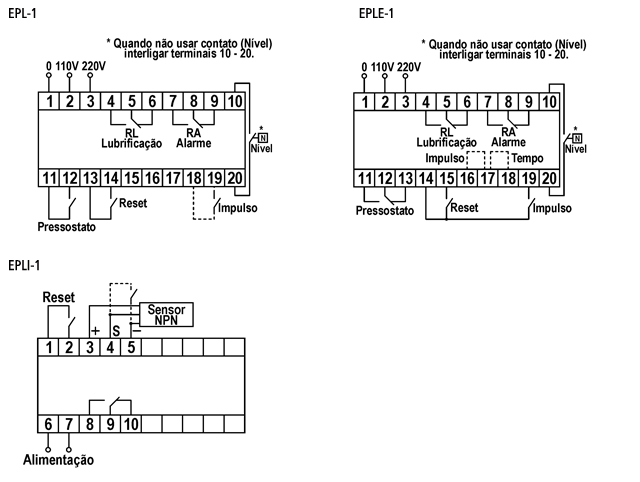

Diagrama(s) de ligação

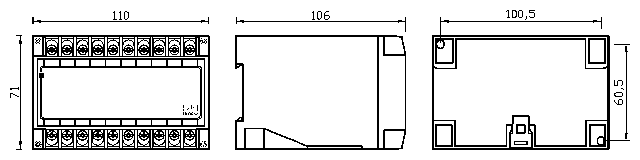

Dimensões (mm)
