Produto | Indicadores

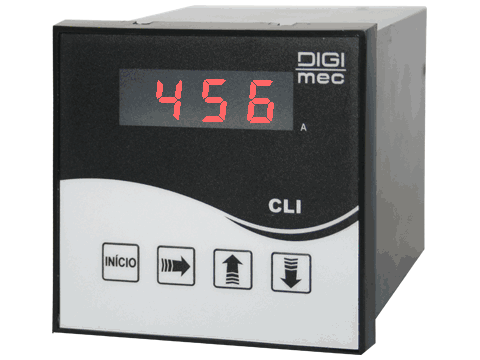

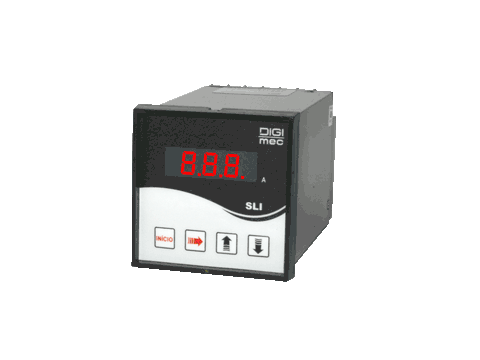

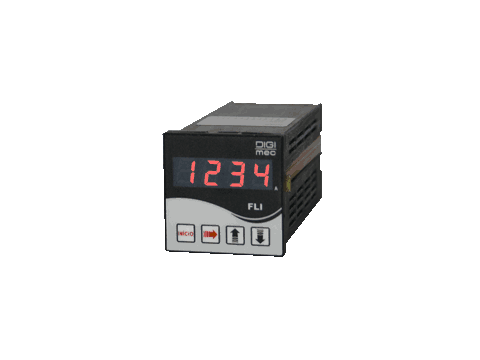

Tipo: GLI, FLI, SLI , CLI e RLI
Introdução
Atualizando sua linha de indicadores digitais a Digimec apresenta ao mercado seus amperímetros microprocessados. Projetados para diversas faixas de medição e principalmente para uso com TCs de medição com secundário 5 A (ca) ou derivadores Shunt com queda de tensão 60 mV (cc) permitem ao usuário a programação da escala desejada. Fabricados em cinco tamanhos de caixas plásticas, segundo as normas DIN, possibilitam fácil visualização, pois são fabricados com displays de alta luminosidade.
Funcionamento
O aparelho possui uma entrada de alimentação e outra auxiliar para medição. Alimentando-se o aparelho e conectando-se na entrada de medição uma corrente de até 5 ampéres Aca ou Acc, o aparelho indicará no display o valor da corrente medida. Acima de 5 ampéres, é necessário a utilização de um transformador de corrente, compatível com a corrente medida. A leitura no display é equivalente à corrente que circula no primário deste TC.

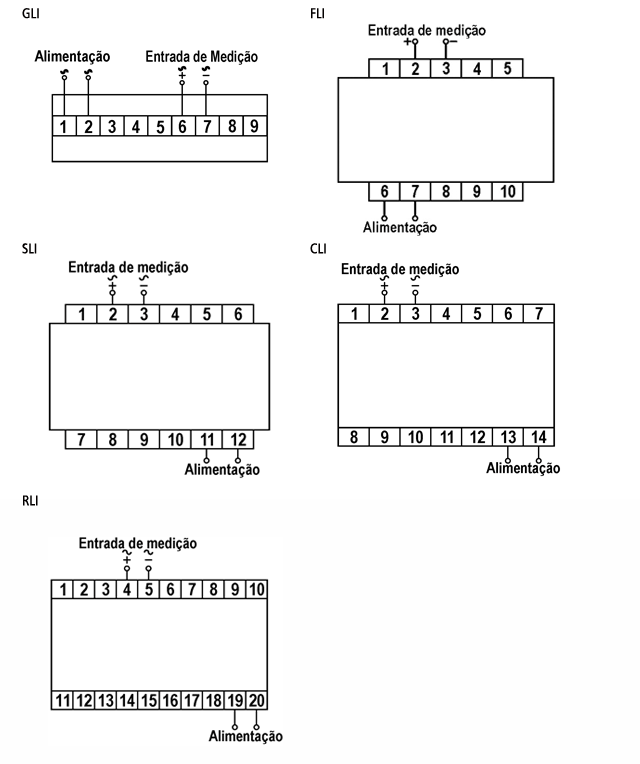

Diagrama(s) de ligação
|
Alimentação (-15% + 10%) |
110, 220, 380 ou 440 Vca ( especificar ) |
|
Frequência da rede |
50 ou 60 Hz (especificar) |
|
Consumo |
3 VA |
|
Altura dos dígitos |
FLI, SLI: 10 mm GLI, CLI e RLI: 13 mm |
|
Número de dígitos |
GLI: 3 Demais: 4 |
|
Entrada de medição com fundo de escala* |
Máximo de 5 Aca |
|
Resolução |
3000 pontos |
|
Precisão |
0,5% do fundo de escala ±1 dígito em qualquer valor de medição |
|
Escala (ajustável) |
De 0 a 3000 |
|
Temperatura ambiente |
50°C máxima |
|
INDICAÇÃO |
FUNDO DE ESCALA |
|
4 dígitos |
30.00, 300.0 ou 3000 |
|
3 dígitos |
9.00, 99.9 ou 999 |
|
Obs.: Leitura com shunt de 50 ou 60 mVcc sob consulta. |
|

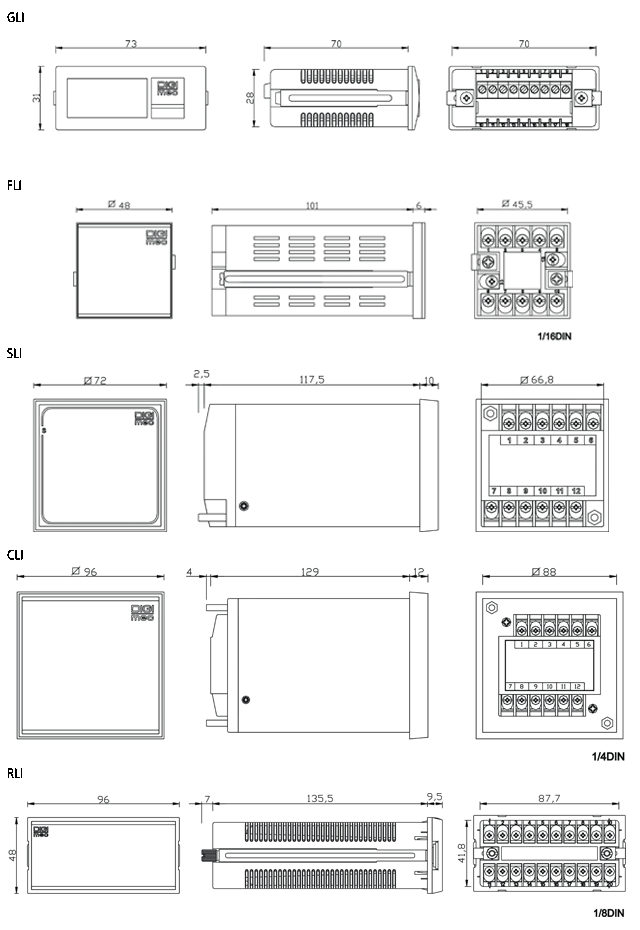

Dimensões (mm)
