Produto | Contadores e Totalizadores
Tipo: FCME-4 e SCME-4
Introdução
Os contadores de impulsos microprocessados séries FCME e SCME foram desenvolvidos
pela Digimec para garantir o uso destes aparelhos em serviços contínuos, sob as
mais rígidas condições de trabalho em aplicações industriais onde precisão, repetibilidade
e confiabilidade são fundamentais. Possuem memória permanente EEPROM, e
em caso de falta de energia, o aparelho armazenará em sua memória somente os
parâmetros programados. Montados em caixas plásticas normalizadas, para embutir
em painéis, com grampos de fixação.
Funcionamento
O aparelho pode ser programado para operar em um dos seguintes modos:
Operação em contagem progressiva: Inicia em zero e ao atingir o valor da predeterminação o relé de saída é energizado.
Operação em contagem regressiva: Inicia no valor da predeterminação e quando chegar a zero, o relé de saída é energizado.
Para reinício da operação programa-se o tipo de reset desejado que pode ser automático ou manual, sendo este local
(tecla reset) ou remoto (entrada E1 ou E2). Quando reset automático selecionado, a saída ficará energizada pelo tempo
definido no parâmetro tEn.P no menu de configuração.

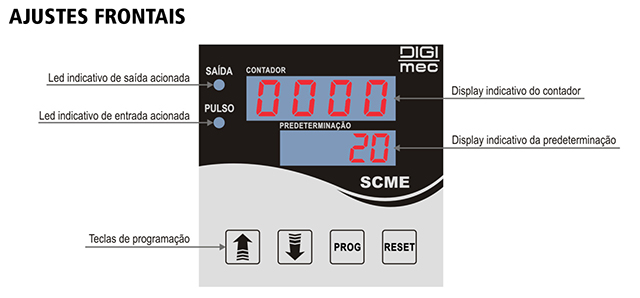

Para ajustar a predeterminação basta tocar nas teclas ou , o display inferior começará a piscar. Utilizando as
mesmas teclas coloque o valor desejado, desde 1 à 9999.
Para acessar os parâmetros ajustáveis pressione e segure a tecla por no mínimo 10 segundos.
|
Menu
|
Descrição
|
Opções
|
Default1
|
|
rESt
|
Tipo de reset - Seleciona se reset manual ou automático
|
MAnU / AUtO
|
MAnU
|
|
tEn.P
|
Tempo de reset - Determina o valor do tempo de reset automático
(saída acionada durante o reset automático).
Aparece somente quando reset automático
|
0.1 à 99.9 seg.
|
0.1
|
|
C.rSt
|
Conta reset - Seleciona se conta ou não conta durante o reset automático
Aparece somente quando reset automático
|
SIM / NAO
|
NAO
|
|
rE.Fr
|
Reset frontal - Habilita ou desabilita a tecla no frontal.
|
SIM / NAO
|
SIM
|
|
Mod.C
|
Modo de contagem:Seleciona contagem regressiva ou progressiva.
|
rEgr / ProG
|
ProG
|
|
Filt
|
Filtro de entrada – Frequência de amostragem do filtro de entrada de contagem. 100 - 25Hz = lento (25 Hz para contatos). 350 - 100, 350, 700, 1400Hz = médio 700(para sensores indutivos). 1400 - 2000Hz = rápido (para encoders). 2000 25
|
25
100
350
700
1400
2000
|
25
|
|
SEnS
|
Tipo de Sensor - Seleciona a entrada utilizada para o pulso de contagem. A outra entrada será configurada automaticamente como RESET
|
pnp/ npn
|
pnp
|
|
MULt
|
Multiplicador - Seleciona a casa decimal.
|
0,01 / 0,1 /1
|
1
|
|
FAt.N
|
Fator de multiplicação - Determina o fator de multiplicação.
|
1 à 9999
|
1
|
Diagrama(s) de funcionamento
|
Alimentação (-15% +10%)
|
FCME: 110 ou 220 (especificar)
SCME: 110 - 220 Vca (bivolt)
|
|
Frequência da rede
|
50 - 60 Hz
|
|
Consumo
|
5 VA (aproximadamente)
|
|
Entradas
|
Contato seco ou transistor NPN ou PNP
|
|
Alimentação das entradas
|
24 Vcc - 50 mA
|
|
Predeterminações
|
Ajustáveis de 0001 a 9999
|
|
Tempo de pulso
|
Ajustáveis de 0,01 até 99,99 seg
|
|
Fator de multiplicação
|
Ajustáveis de 1 à 9999
|
|
Filtro de entrada de contagem
|
Lento: 25 Hz
Médio: 100, 350, 700, 1400 Hz
Rápido: 2000 Hz
|
|
Contagem
|
Progressiva ou regressiva (quanto ao sentido)
|
|
Número de dígitos
|
4 dígitos
|
|
Indicação digital
|
Display a leds de alto brilho
|
|
Altura e cor dos dígitos
|
Contador: 10mm cor vermelho
Predeterminação: 7mm cor verde
|
|
Relé de saída
|
5 Amp 250Vac Max. carga resistiva
|
|
Material dos contatos
|
AgCdO
|
|
Vida útil dos contatos
|
Mecânica: 10.000.000 operações
Elétrica: 1.000.000 operações
|
|
Temperatura ambiente
|
De trabalho: 0 a 50°C
De armazenamento: -10 a 60°C
|
|
Umidade relativa de trabalho
|
20 a 90 % sem condensação
|
|
Grau de proteção do frontal
|
IP-64
|
|
Grau de proteção da caixa
|
IP-51
|
|
Grau de proteção nos terminais
|
IP-10
|
|
Material da caixa
|
Termoplástico
|
|
Capacidade dos terminais
|
Fio: 2,5mm² Cabo com terminal: 2,5mm²
Condutor sólido: 2,5mm² Torque de aperto: 0,5 a 0,6 Nm
|
|
Parafuso dos terminais
|
M3
|
|
Fixação
|
Grampos
|

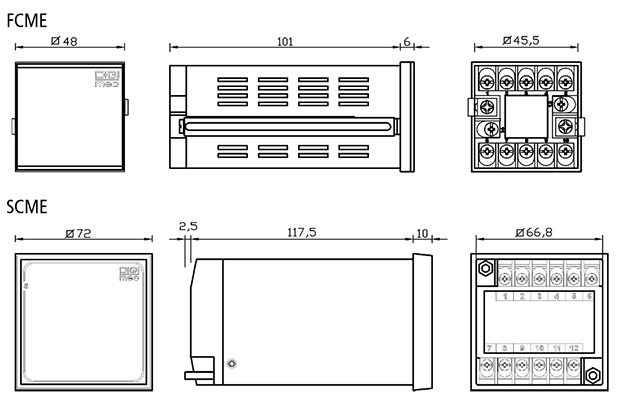

Dimensões (mm)
