Produto | Temporizadores
Tipo: DTD-1 / 11 e MTD-1 / 11
Introdução
Os temporizadores eletrônicos com “RETARDO NA DESENERGIZAÇÃO” da Digimec são aparelhos projetados para aplicações industriais onde qualidade, confiabilidade, robustez e baixo custo são requisitos fundamentais.
Esta família de temporizadores é constituída de aparelhos para montagem interna em painéis. Os aparelhos são fixados através de trilho DIN 46277 ou por parafusos. Fabricados em diversas escalas e tensões.
Funcionamento
Os temporizadores com a função “RETARDO NA DESENERGIZAÇÃO” comutam seu(s) contato(s) de saída para a posição de trabalho quando o aparelho é energizado (DTD-1, MTD-1 e MTD-11) ou no fechamento de um contato auxiliar (DTD-7, MTD-7, MTD-77, FTD-7, STD-7 e CTD-7). Os mesmos retornam para a posição de repouso após o intervalo de tempo (t1) selecionado em sua escala, contado a partir da desenergização do mesmo ou da abertura do contato auxiliar.
Diagrama(s) de funcionamento

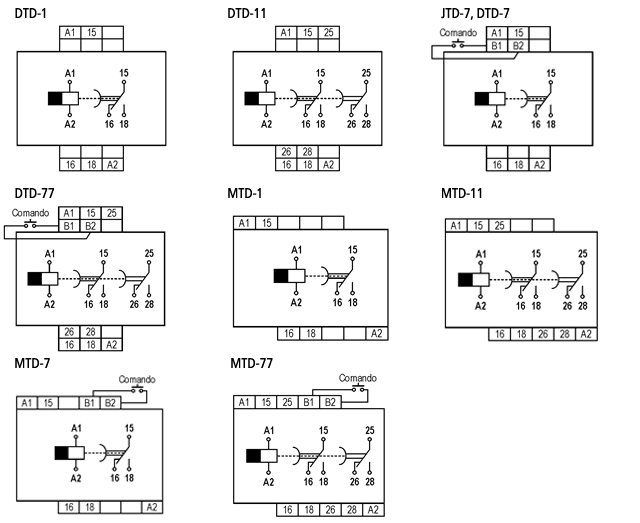

Diagrama(s) de ligação
|
Alimentação (-15% +10%) |
12, 24, 48 Vcc / 24 ,48, 110, 220 Vca (outros sob consulta) |
|
Frequência da rede |
50 - 60 Hz |
|
Consumo |
3 VA (aproximadamente) |
|
Escalas (especificar) |
0,5 - 1,5 - 3 - 6 - 15 - 30 - 60 - 120 - 180 - 300 seg |
|
Precisão de escala |
6% fim de escala (a 25ºC) |
|
Repetibilidade |
2% fim de escala (a 25ºC) |
|
Histerese |
<2% fim de escala (a 25ºC) |
|
Tempo mínimo de reinicialização |
100 ms |
|
Relé de saída |
5 A 250Vca máx. carga resistiva - reversível |
|
Material dos contatos |
AgCdO |
|
Vida útil dos contatos |
Mecânica (sem carga): 10.000.000 operações |
|
Temperatura ambiente |
De trabalho: 0 a 50°C De armazenamento: -10 a +60°C |
|
Umidade relativa de trabalho |
20 a 90% sem condensação |
|
Grau de proteção da caixa |
IP 51 |
|
Grau de proteção nos terminais |
IP 20 |
|
Material da caixa |
Termoplástico |
|
Capacidade dos terminais |
Fio: 2,5 mm² Cabo: 2,5 mm² |
|
Fixação |
Trilho DIN 35 mm ou parafuso (com uso de acessório para caixa J e D) |

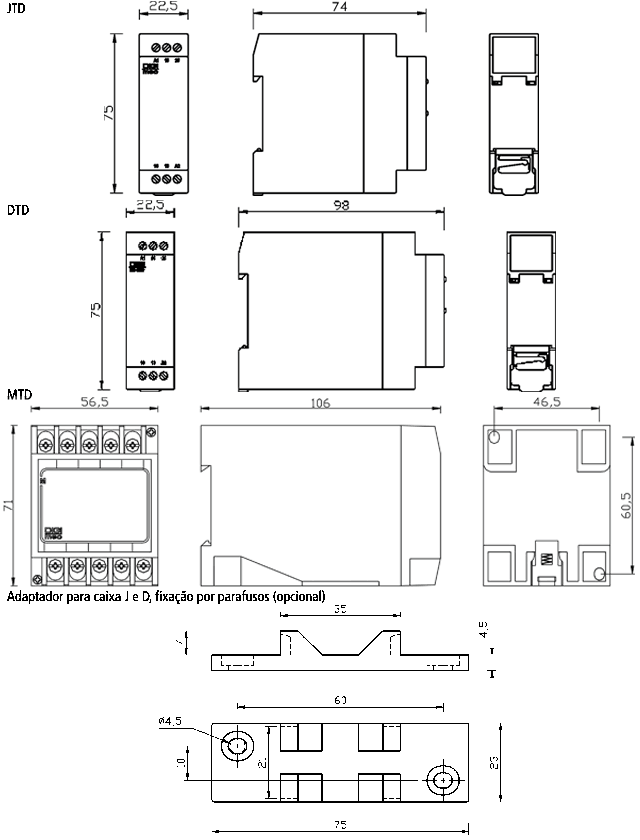

Dimensões (mm)
