Produto | Temperatura
Tipo: SMS-25
Introdução
O temporizador controlador de temperatura microprocessado tipo SMS-25 foi desenvolvido para aplicações industriais onde precisão, repetibilidade e confiabilidade são fundamentais para garantir o uso deste aparelho em serviços contínuos, sob as mais rígidas condições de trabalho. A sintonia do valor desejado de temperatura, bem como o tempo de operação, são programáveis pelo teclado frontal e memorizados por EEPROM, que dispensa o uso de baterias, assim, em caso de falta de energia ou parada do equipamento, mantém armazenados os dados programáveis. Montados em caixa plástica normalizada para embutir em painéis, frontal 72 x 72mm, com grampos de fixação.
principais características
· Duplo display com indicação digital, sendo um para temperatura e o outro para tempo.
· Três saídas a relé independentes (5A - 250 Vca - carga resistiva) sinalizados por leds, sendo um para controle, um para alarme de final de processo e um para alarme de temperatura alto.
· Entrada para termopar tipo J - 0 a +80ºC (especificar outra escala).
· Controle de temperatura ON-OFF com histerese regulável.
· Alimentação 90-240 VCA / 50-60 Hz.
· Tempo de patamar regulável até 24 horas.
· Correção de sensor e ruptura do sensor.
Funcionamento
Dada a partida pela alimentação ou pela tecla frontal, a saída de controle (P1) é energizada e assim permanecerá até a temperatura atingir o valor de set-point, quando então se desenergizará. Voltará a se energizar quando a temperatura cair abaixo do valor selecionado e assim sucessivamente. A resultante deste processo “liga-desliga” é uma curva de temperatura cuja amplitude dependerá do ajuste do parâmetro hist (histerese da saída de controle). Durante esta operação um ponto piscante no display superior indica que o processo está em andamento. A temporização será iniciada à partir do valor digitado em “P1”, sendo sinalizada no display inferior por um ponto piscante. O tempo decorrido é indicado regressivamente neste mesmo display. Quando chegar a zero o processo é interrompido e o relé de “alarme” é energizado informando o final do processo. Um toque na tecla desliga o alarme. O display superior indica a temperatura baixando e o display inferior indica o tempo total. O relé de saída “P2” é energizado no início do ciclo e será desenergizado quando a temperatura ultrapassar o valor de segurança selecionado nesse parâmetro.
Diagrama(s) de funcionamento
Diagrama(s) de ligação

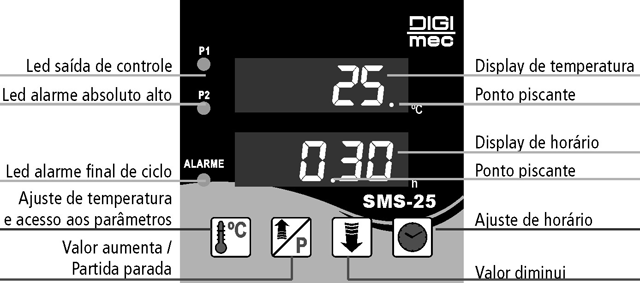

Ajustes frontais
|
Alimentação |
90 - 240 Vca. |
|
Freqüência da rede |
50/60 Hz |
|
Consumo |
5 VA |
|
Temperatura ambiente |
De trabalho: 0 a 50ºC |
|
Indicação digital |
Duplo display, 3 dígitos à leds vermelhos de alto brilho com 10mm de altura |
|
Entrada de temperatura |
Termopar tipo “J” (0 a +80ºC) (outras especificar) |
|
Saídas |
P1+P2+Alarme: relés 5A-250Vca (carga resistiva) |
|
Base de tempo |
Horas/minutos - ajustável de 0,01 a 23,59 |

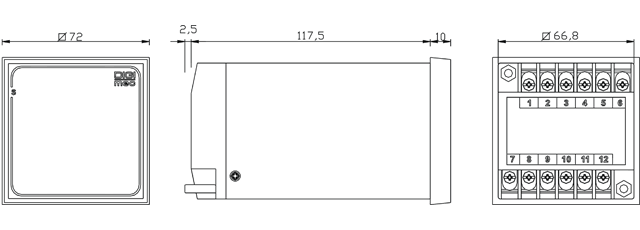

Dimensões (mm)
