Produto | Controles de lubrificação
Tipo: JPL-1, JPLI-1, JPLT-1, JPLZ-1, DPL-1, DPLI-1, DPLT-1, DPLZ-1
Introdução
Os mini relés de lubrificação microprocessados desta série foram desenvolvidos pela Digimec para o controle e supervisão de sistemas automáticos de lubrificação centralizada. Trabalham por período de operação com entrada independente para monitoração do nível de lubrificante. Com dimensões compactas, podem ser acondicionados em pequenos espaços, pois são montados em caixa plástica, apresentando alta resistência a choques, vibrações, além de possuírem um sistema de fácil fixação em trilho DIN ou por parafusos (mediante um adaptador opcional para as caixas J e D).
Funcionamento
MODO COM PRESSOSTATO
SAÍDA LUBRIFICAÇÃO
Energizando-se o aparelho, com o lubrificante em seu nível normal, os relés de saída RL (LUBRIFICAÇÃO) e RA (ALARME) comutam seus contatos para a posição de trabalho iniciando o período de lubrificação (indicado pelo led LUB. aceso). Uma vez atingida a pressão nominal na linha de lubrificação o contato do pressostato (bornes B2 – B3) "fecham", indicando lubrificação efetuada. O relé de saída RL (LUBRIFICAÇÃO) comuta seus contatos para a posição de repouso após um retardo fixo de 10 segundos e inicia o período de pausa (indicado pelo led LUB. piscando). Concluído o período de pausa inicia um novo período de lubrificação, e assim sucessivamente.
SAÍDA ALARME
O relé de saída alarme voltará para a posição de repouso (led ALM. aceso) em uma das condições a seguir:
- Se os contatos do pressostato estiverem fechados durante todo o período de pausa, indicando pressão durante este período, o relé interpreta como falha no pressostato – “contatos colados".
- Se ao concluir o período de lubrificação os contatos do pressostato não se fecharem, a linha de lubrificação não atingiu a pressão necessária.
- Se a chave boia conectada as bornes B1-B2 "abrir" seus contatos indicando baixo nível de lubrificante.
O relé de saída ALARME comutará novamente para a condição de trabalho automaticamente após a normalização das falhas acima.
MODO SEM PRESSOSTATO
SAÍDA LUBRIFICAÇÃO
Energizando-se o aparelho, com o lubrificante em seu nível normal, os relés de saída RL (LUBRIFICAÇÃO) e RA (ALARME) comutam seus contatos para a posição de trabalho iniciando o período de lubrificação (indicado pelo led LUB. aceso). Após o período de lubrificação o relé de saída RL (LUBRIFICAÇÃO) comuta seus contatos para a posição de repouso, iniciando o período de pausa (indicado pelo led LUB. piscando), concluído o período de pausa inicia um novo período de lubrificação, e assim sucessivamente.
SAÍDA ALARME
- O relé de saída alarme voltará para a posição de repouso (led ALM. aceso) somente se a chave boia conectada aos bornes B1-B2 "abrir" seus contatos indicando baixo nível de lubrificante.
O relé de saída ALARME comutará novamente para a condição de trabalho automaticamente após a normalização da falha.
Os aparelhos podem ter os períodos de lubrificação e pausa determinados: por tempo, por impulsos ou combinados, segundo a tabela abaixo:
|
MODELO |
PERÍODO DE LUBRIFICAÇÃO |
PERÍODO DE INTERVALO |
|
JPL-1 / DPL-1 |
TEMPO |
TEMPO |
|
JPLI-1 / DPLI-1 |
IMPULSOS* |
IMPULSOS* |
|
JPLT-1 / DPLT-1 |
TEMPO |
IMPULSOS* |
|
JPLZ-1 / DPLZ-1 |
IMPULSOS* |
TEMPO |
*Para as versões com funcionamento por impulsos, os mesmos serão provenientes de um contato seco, contando pulso ao fechar os contatos (bornes B2 – B4).

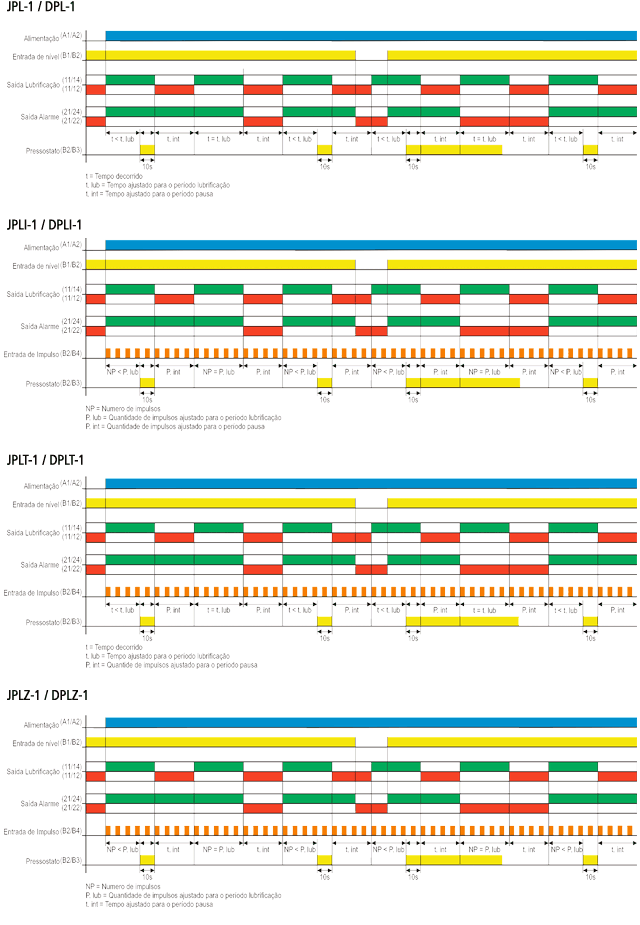

Diagrama(s) de funcionamento
Diagrama(s) de ligação
|
Alimentação (+10% -15%) |
24,48 Vca ou Vcc / 110, 220, 380, 440 Vca (especificar) |
|
Frequência da rede |
50 - 60 Hz Vca |
|
Consumo |
3 VA (aproximadamente) |
|
Escalas |
JPL-1 e DPL-1: 60 segundos / 60 minutos |
|
(Período de lubrificação/ Período de pausa) |
JPLI-1 e DPLI-1: 100 Impulsos / 100 Impulsos JPLT-1 e DPLT-1: 60 segundos / 100 Impulsos JPLZ-1 e DPLZ-1: 100 Impulsos / 60 minutos |
|
Precisão da escala |
6% |
|
Repetibilidade |
2% fim de escala |
|
Histerese |
<2% fim de escala |
|
Tempo mínimo de reinicialização |
4 seg. |
|
Entradas |
Boia: contato seco (nível baixo: contatos abertos / nível normal: contatos fechados) Pressostato: contato seco NA (pressão nominal: contatos fechados) Impulsos: contato seco NA (Conta quando contato fechado) |
|
Relé de saída |
2 x 5 Amp 250Vac máx. carga resistiva – reversível |
|
Material dos contatos |
AgCdO |
|
Vida útil dos contatos |
Mecânica (sem carga) 10.000.000 operações Elétrica (com carga resistiva) 1.000.000 operações |
|
Temperatura ambiente |
De trabalho: 0 a 50°C De armazenamento: -10 a 60°C |
|
Umidade relativa de trabalho |
20 a 90% sem condensação |
|
Material da caixa |
Termoplástico |
|
Terminais de saída |
Parafusos com alojamento fixo |
|
Grau de proteção da caixa |
IP 51 |
|
Grau de proteção nos terminais |
IP 20 |
|
Capacidade dos terminais |
Fio: 2,5 mm² Cabo: 2,5 mm² Condutor com terminal: 2,5 mm² Torque de aperto: 0,5 a 0,6 Nm |
|
Fixação |
Trilho DIN 35 mm ou parafuso com uso de acessório para caixa J e D |

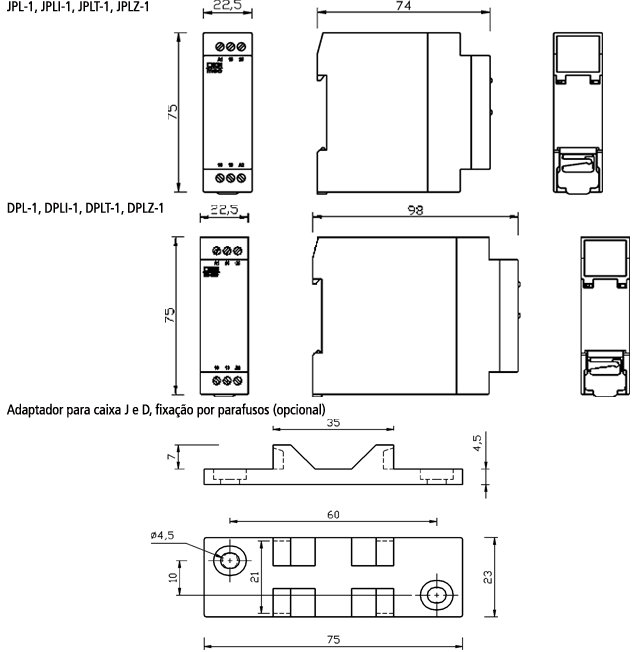

Dimensões (mm)
