Produto | Contadores e Totalizadores
Tipo: FMS-100, SMS-100, RMS-100
Introdução
Os aparelhos microprocessados tipos FMS-100, SMS-100 e RMS-100 foram desenvolvidos para aplicações industriais onde precisão, repetibilidade e confiabilidade são fundamentais para garantir o uso destes aparelhos em serviços contínuos, sob as mais rígidas condições de trabalho. Por seu teclado frontal seleciona-se a função desejada: temporizador, contador ou contador/totalizador. As programações ficam memorizadas em sua EEPROM, dispensando o uso de baterias, assim, em caso de falta de energia ou parada da máquina, mantém armazenados os dados programados. Montados em caixas padronizadas formato DIN, para embutir em painéis, fixação por grampos.
PRINCIPAIS CARACTERÍSTICAS
TEMPORIZADOR:
CONTADOR:
CONTADOR/TOTALIZADOR:
Funcionamento
O funcionamento destes aparelhos dependerá da função operacional escolhida. Os tempos ou contagens são mostrados em seu display de alto brilho. Seus relés de saída quando ativados são sinalizados por led’s (led’s acesos = relés energizados). Em se tratando de aparelho de múltiplas funções faz-se necessário energizá-lo e programá-lo inicialmente em bancada. A Digimec não se responsabiliza por danos elétricos ou mecânicos originários por erro de programação. Em caso de dúvidas consulte nosso Depto. de Engenharia de Aplicações.

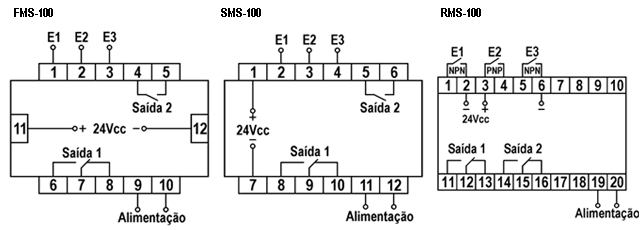

Diagrama(s) de ligação
|
Alimentação |
22 - 60 Vcc / 20 - 48 Vca ou 90 - 240 Vca (especificar) |
|
Freqüência da rede |
50 - 60 Hz |
|
Consumo |
5VA |
|
Temperatura Ambiente |
De trabalho: 0 a +50ºC De armazenamento: -10 a +65ºC |
|
Indicação Digital |
Contador / totalizador: 6 dígitos Temporizador: 4 dígitos |
|
Entradas |
Contador / totalizador: contato seco, transistor NPN,Encoder 2Khz Temporizador: Alimentação, entrada externa ou tecla frontal |
|
Pré-determinações E1 E2 |
Contador / totalizador: de 000001 a 999999 |
|
Tempo de pulso |
Contador / totalizador:de 0,01 a 99,99 seg |
|
Filtro de entrada de contagem |
Contador / totalizador: Lento=25 Hz Médio=100,350,700,1400 Hz Rápido= 2000 Hz |
|
Contagem |
Contador / totalizador: Progressiva ou regressiva |
|
Lógicas de operação |
Temporizador: Retardo na energização, impulso, cíclico c/ início liga do, cíclico c/ início desligado, impulso com atraso, retardo na desenergização. |
|
Bases de tempo programáveis |
Temporizador: hs/min- de 00,1a 99,59 hs/min- de 000,1a 999,9 min/dec.min- de 000,1 a 999,0 min/seg- de 00,01 a 99,59 seg/cent.seg- de 00,01 a 99,99 |
|
Alimentação auxiliar das entradas |
24Vcc - 50 mA |
|
Saídas |
Relés 5 A - 250 Vca. (carga resistiva) |

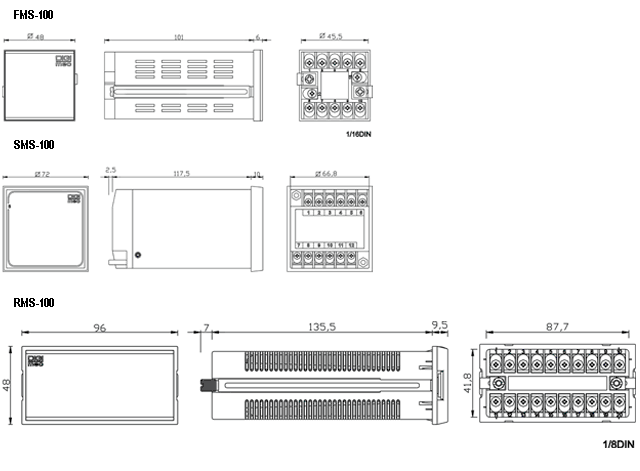

Dimensões (mm)
