Produto | Controles de Nível
Tipo: EPS-1
Introdução
Os relés de nível MPS-1 e EPS-1 foram desenvolvidos para controle e/ou supervisão automática do nível de líquidos condutores de corrente elétrica, comandando solenoides, contadores e moto-bombas ou simplesmente alarmes luminosos e/ou sonoros. Montados em caixas plásticas de ABS, apresentam alta resistência à choques, vibrações e alta imunidade à ruídos elétricos, além de possuírem um sistema de fácil fixação em trilho DIN ou por parafusos.
PRINCIPAIS APLICAÇÕES
São utilizados para controle de nível e proteção de caldeiras, podendo ser também utilizados para controle de nível de reservatórios, caixas d’agua, etc.
Funcionamento
Um circuito eletrônico compara a corrente que circula entre os eletrodos conectados ao aparelho, com um valor selecionado no frontal através de um potenciômetro. O aparelho comuta seus contatos de saída para a posição de trabalho quando o líquido descobrir o eletrodo inferior, e para a posição de repouso quando o líquido cobrir o eletrodo superior. Este aparelho possui também, outro potenciômetro de ajuste com uma saída a relé independente, denominado “segurança”, o qual comuta seus contatos para a posição de repouso sempre que o líquido descobrir o eletrodo de segurança. Este eletrodo deverá ser colocado sempre abaixo do eletrodo inferior.

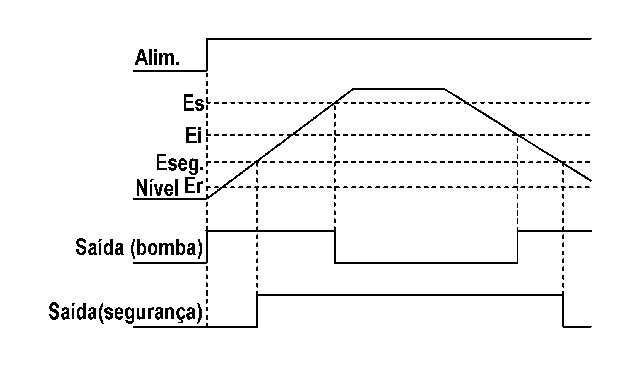

Diagrama(s) de funcionamento
Diagrama(s) de ligação
|
Alimentação ( -15% +10% ) |
24 Vcc / 110, 220, 380 ou 440 Vca (especificar) |
|
Freqüência da rede |
50 ou 60 Hz ( especificar ) |
|
Consumo |
3 VA |
|
Ajuste de sensibilidade |
3 a 50 Κ? (outras sob pedido) |
|
Contatos de saída |
5 A máx. em 250 Vca carga resistiva |
|
Temperatura ambiente |
0 a +50ºC |
|
Temperatura nos eletrodos |
24 Vca |
Dimensões (mm)
