Produto | Proteção
Tipo: MPST-1, MPST-11, MPST-1-A e MPST-12-A
Introdução
A Digimec apresenta para o mercado seus supervisores de rede trifásica tipos MPST-1, MPST-11, MPST-1-A e MPST-12-A. Foram desenvolvidos para proteção de equipamentos elétricos trifásicos que não podem operar quando houver anomalias como falta de fase, inversão da sequência trifásica, desequilíbrio entre fases e sub ou sobretensão. Montados em caixas plásticas com tamanho compacto, podem ser acondicionados em pequenos espaços além de apresentarem alta resistência a choques, vibrações e um sistema de fácil fixação em trilho DIN ou por parafusos.
Funcionamento
Com a rede trifásica equilibrada e com a sequência correta ligada ao aparelho, os relés de saída do supervisor serão energizados (tempo de inibição). Caso selecionado tempo de retardo no ligamento, o relé será energizado após o período definido e assim permanecerá até que ocorra:
Estes supervisores detectam falta de fase com nível de tensão de retorno na fase interrompida, menor que 80% da tensão de alimentação. Os relés possuem tempos ajustáveis para retardo no ligamento ou inibição (selecionado via cursor frontal) e outro para retardo no desligamento. Sua sinalização de saída energizada ou desenergizada é realizada através de led, quando aceso indica relé energizado.
Ocorrendo anomalia no sistema como sub ou sobretensão o led vem a piscar. Se a anomalia ultrapassar o tempo de retardo no desligamento, o relé será desenergizado e o led se apaga.
Os modelos MPST-1-A e MPST-11-A possuem uma alimentação auxiliar e uma entrada de medição.

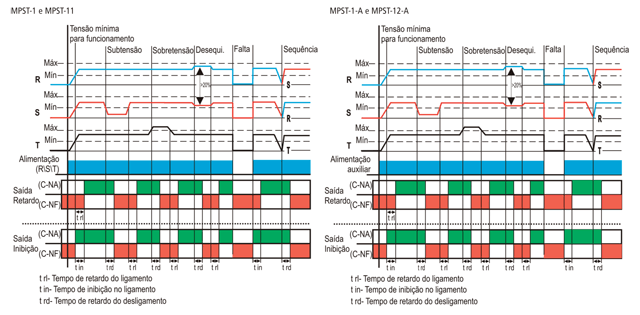

Diagrama(s) de funcionamento

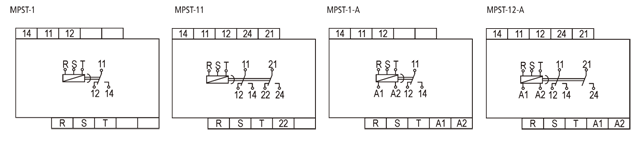

Diagrama(s) de ligação
|
Alimentação/medição (-20% +20%) |
MPST-1 e MPST-11: 110, 220, 380, 440, 460 e 480 Vca (especificar) |
|
Alimentação Auxiliar |
MPST-1-A e MPST-12-A: 90-240 Vca/115-280 Vcc ou 20-60 Vcc/18-48 Vca (especificar) |
|
Entrada de medição (-20% +20%) |
MPST-1-A e MPST-12-A: 110, 220, 380, 440, 460 e 480 Vca (especificar) |
|
Frequência da rede |
50 - 60 Hz |
|
Consumo |
3 VA (aproximadamente) |
|
Sequência de fase |
Positiva: (RST - STR - TRS) |
|
Desequilíbrio entre fases |
20% |
|
Subtensão |
110 Vca - ajustável de 90 a 110 Vca |
|
Sobretensão |
110 Vca - ajustável de 110 a 130 Vca |
|
Ajuste de inibição |
0 a 20 segundos |
|
Ajuste de retardo ligamento |
0 a 20 segundos |
|
Ajuste de retardo no desligamento |
0 a 20 segundos |
|
Repetibilidade |
Tensão: 2% fundo de escala |
|
Histerese |
Tensão: 2% fundo de escala |
|
Tempo de comutação |
20 ms |
|
Tempo de comutação após falha |
100 ms |
|
Tempo de retorno |
100 ms |
|
Tempo de estabilização térmica |
< 30 minutos |
|
Tempo de energização |
< 2 segundos |
|
Relé de saída |
5 A, 250 Vca máx. carga resistiva - reversível |
|
Material dos contatos |
AgCdO |
|
Vida útil dos contatos |
Mecânica (sem carga): 10.000.000 operações |
|
Temperatura ambiente |
De trabalho: 0 a 50°C |
|
Umidade relativa de trabalho |
20 a 90% sem condensação |
|
Material da caixa |
Termoplástico |
|
Terminais de saída |
Parafusos com alojamento fixo |
|
Grau de proteção da caixa |
IP 51 |
|
Grau de proteção nos terminais |
IP 20 |
|
Capacidade dos terminais |
Fio: 2,5 mm² |
|
Fixação |
Trilho DIN 35 mm ou parafusos |

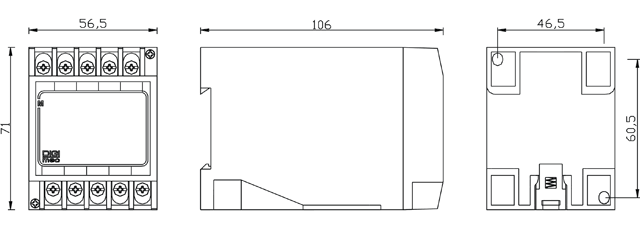

Dimensões (mm)
