Temporizadores
Tipo: JTEI-1/10, DTEI-1/10 e DTEI-11/10
Introdução
Os temporizadores eletrônicos da Digimec são aparelhos projetados para aplicações industriais onde qualidade, confiabilidade, robustez e baixo custo são requisitos fundamentais. Montados em caixas plásticas de forma compacta para permitir uma aplicação segura em equipamentos diversos e montagem interna em painéis. Fixados em trilhos DIN ou por parafusos mediante adaptador opcional.
Funcionamento
Retardo na energização: Os temporizadores comutam seus contatos de saída para a posição de trabalho após o intervalo de tempo (T) selecionado na escala do aparelho e contado a partir do instante de sua energização.
Impulso na energização: Os temporizadores comutam seus contatos de saída para a posição de trabalho quando o aparelho é energizado e retornam à posição de repouso após o intervalo de tempo (T) selecionado na escala do aparelho.
Sempre que haja necessidade de modificar a escala de tempo ou a função, obrigatoriamente deve-se desenergizar o equipamento, selecionar a escala desejada via cursor frontal e retornar a alimentação.

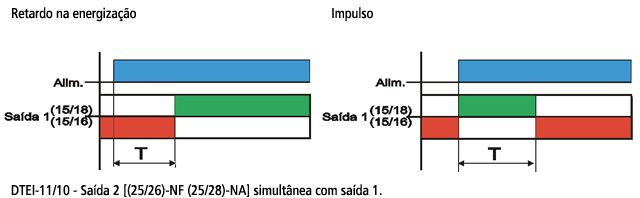

Diagrama(s) de funcionamento

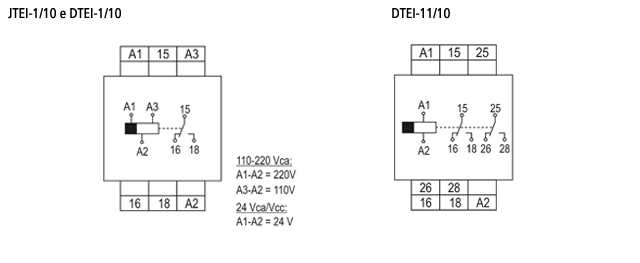

Diagrama(s) de ligação

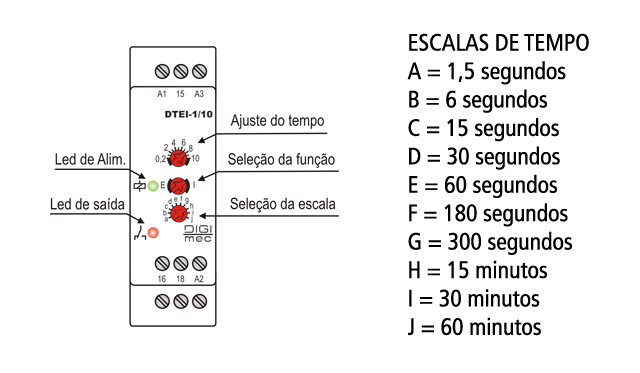

Ajustes frontais
Dados técnicos
|
Alimentação (-15% +10%) |
JTEI-1/10 e DTEI-1/10: 24 Vca-Vcc ou 110-220 Vca (especificar) |
|
Frequência da rede |
50 - 60 Hz |
|
Consumo |
3 VA (aproximadamente) |
|
Escalas |
1,5 - 6 - 15 - 30 - 60 - 180 - 300 seg./15 - 30 - 60 min. (selecionável por trimpot) |
|
Precisão de escala |
6% fim de escala |
|
Repetibilidade |
2% fim de escala |
|
Histerese |
<2% fim de escala |
|
Tempo mínimo de reinicialização |
100 ms |
|
Relé de saída |
1 saída: 1 x 5 A, 250 Vca máx. carga resistiva – reversível |
|
Material dos contatos |
AgCdO |
|
Vida útil dos contatos |
Mecânica (sem carga): 10.000.000 operações Elétrica (com carga resistiva): 1.000.000 operações |
|
Temperatura ambiente |
De trabalho: 0 a +50°C De armazenamento: -10 a +60°C |
|
Umidade relativa de trabalho |
20 a 90% sem condensação |
|
Grau de proteção da caixa |
IP 51 |
|
Grau de proteção nos terminais |
IP 20 |
|
Material da caixa |
Termoplástico |
|
Capacidade dos terminais |
Fio: 2,5 mm² Cabo: 2,5 mm² Condutor com terminal: 2,5 mm² Torque de aperto: 0,5 a 0,6 Nm |
|
Fixação |
Trilho DIN 35 mm ou parafuso (com adaptador para caixas D e J) |

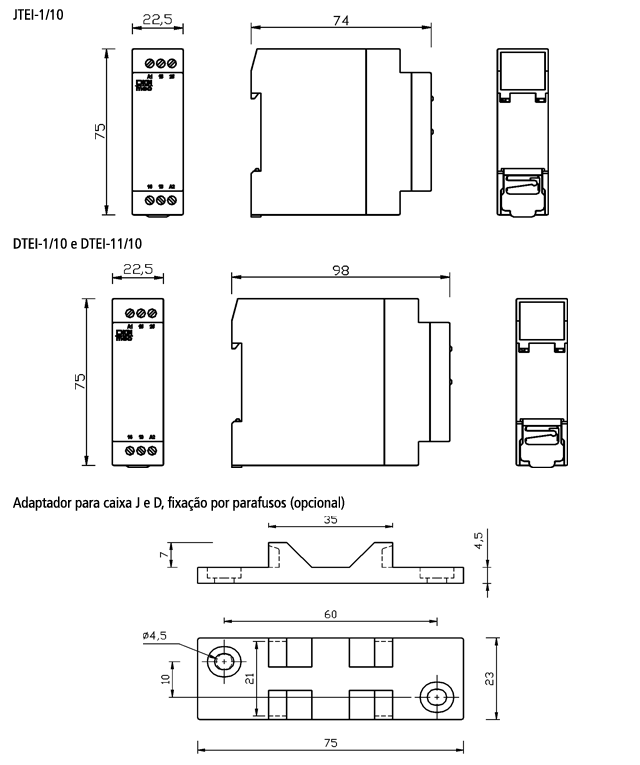

Dimensões (mm)
