Equipamentos de segurança
Tipo: OPX-257 T158
Introdução
O relé microprocessado de simultaneidade, série OPX-257 T158 foi desenvolvido para aplicações industriais, proporcionando a segurança no comando bimanual de máquinas, evitando assim que o operador interaja diretamente com a máquina em movimento. Atende a NR-12, ABNT NBR 14153, categoria de comando 4, onde segurança, repetibilidade e confiabilidade são fundamentais em serviços contínuos sob as mais rígidas condições de trabalho. Montados em caixas plásticas, compactos, apresentam alta resistência a choques, vibrações e alta imunidade a ruídos elétricos, além de possuírem um sistema de fácil fixação em trilho DIN ou por parafusos (mediante adaptador opcional para caixa D).
Principais Características
Principais aplicações
Funcionamento
Ao pressionar os botões de forma simultânea (em um intervalo máximo de 500 ms) o aparelho checa as saídas (S21/Y1) verificando se os contatos (K1/K2) estão fechados. Após essa verificação é liberado o acionamento do circuito bimanual. Após o acionamento, liberando ambos os botões, os contatos de relé volta para posição de repouso, aguardando um novo comando. Se o segundo botão for acionado com um tempo maior que 500 ms, os contatos de saída permanecem na posição de repouso.
Obs: Para um novo acionamento, é necessário soltar ambos os botões e pressionar novamente dentro do intervalo de 500 ms. Quando ocorrer algum defeito, o aparelho deverá ser desenergizado e energizado novamente, dessa forma será resetado.

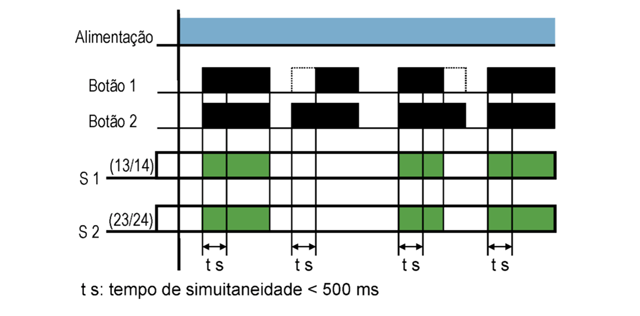

Diagrama(s) de funcionamento

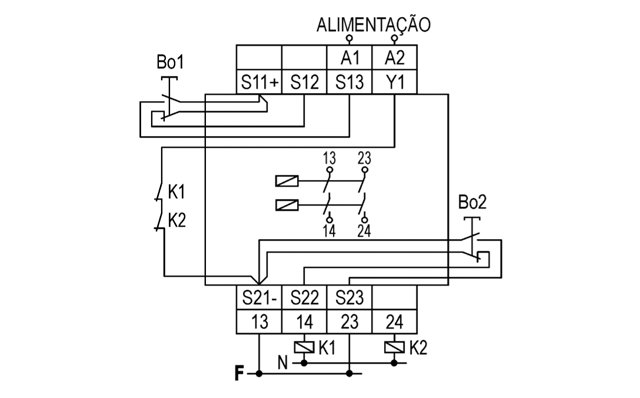

Diagrama(s) de ligação
Dados técnicos
|
Alimentação |
24 Vca / Vcc, 110, 220 Vca |
|
Frequência da rede |
50-60 Hz |
|
Consumo |
3 VA (aproximadamente) |
|
Categoria de comando |
4 (ABNT NBR-14153) |
|
Número de canais |
2 canais |
|
Tipo de contato |
NF + NA |
|
Tempo de simultaneidade |
< 500 ms |
|
Tensão do canal S11/S12/S13 |
24 Vcc PNP |
|
Tensão do canal S21/S22/S23 |
24 Vcc NPN |
|
Corrente máxima para alimentação de componentes semicondutores no duplo canal |
25 mA |
|
Tempo de comutação |
20 ms |
|
Tempo de retorno |
100 ms |
|
Tempo de estabilização térmica |
< 30 min |
|
Tempo de energização |
< 2 segundos |
|
Sinalização / Indicação |
Led de operação (canal 1 e canal 2) e Contatos de saída (K1 / K2) |
|
Relés de saída (13/14 e 23/24) |
2 x 5 A, 250 Vca máx. carga resistiva |
|
Material dos contatos |
AgCdO |
|
Vida útil dos contatos |
Mecânica (sem carga): 10.000.000 operações Elétrica (com carga resistiva): 1.000.000 operações |
|
Temperatura ambiente |
De trabalho: 0 a 50°C De armazenamento: -10 a 60°C |
|
Umidade relativa de trabalho |
20 a 90% sem condensação |
|
Grau de proteção da caixa |
IP 51 |
|
Grau de proteção nos terminais |
IP 20 |
|
Capacidade dos terminais |
Fio: 2,5 mm² Cabo: 2,5 mm² Condutor com terminal: 2,5 mm² Torque de aperto: 0,5 a 0,6 Nm |
|
Fixação |
Trilho DIN 35 mm ou parafusos (acessório opcional para caixas D) |

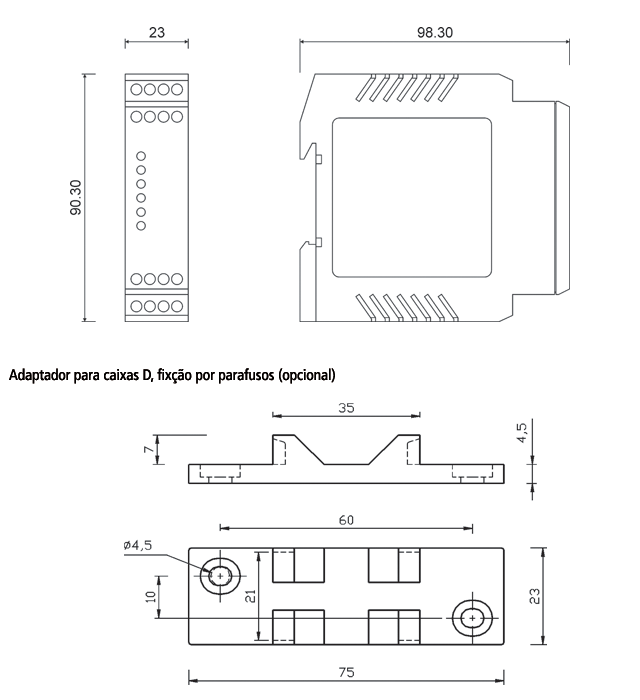

Dimensões (mm)
