Lubrificação
Tipo: JPLZ-1, DPLZ-1 e EPLZ-1
Introdução
Os relés de lubrificação por impulso tipos JPLZ-1, DPLZ-1 e EPLZ-1 foram desenvolvidos pela Digimec para o controle e supervisão de sistemas automáticos de lubrificação centralizada. Trabalham a base de impulsos para lubrificação e tempo para pausa com entrada independente para monitoração de nível do reservatório. Montados em caixas plásticas, apresentam alta resistência a choques, vibrações, além de possuírem um sistema de fácil fixação em trilho DIN ou por parafusos (mediante adaptador opcional para as caixas J e D).
Funcionamento
MODO COM PRESSOSTATO
SAÍDA LUBRIFICAÇÃO
Energizando-se o aparelho, com o reservatório de lubrificante em seu nível normal, a saída RL (relé de lubrificação) e RA (relé de alarme) comutam seus contatos para a posição de trabalho iniciando o período de lubrificação (indicado pelo led de lubrificação aceso). Uma vez atingida a pressão nominal na linha de lubrificação o contato do pressostato aciona, indicando lubrificação efetuada. O relé de saída RL comuta seus contatos para a posição de repouso após um retardo fixo de 10 segundos e inicia o período de pausa (indicado pelo led de lubrificação piscando). Concluído o período de pausa, inicia um novo período de lubrificação, e assim sucessivamente.
EPLZ: lubrificação manual - um contato externo, ligado nos terminais 13 e 14, quando acionado reseta o período de intervalo e iniciará imediatamente um novo período de lubrificação. Esse mesmo contato rearma o relé RA em caso de falha de lubrificação.
SAÍDA ALARME
O relé de saída RA voltará para a posição de repouso (led de alarme aceso) em uma das condições a seguir:
-Se os contatos do pressostato estiverem fechados durante todo o período de pausa (o relé interpreta como falha no pressostato).
-Se ao concluir o período de lubrificação os contatos do pressostato não acionarem (a linha de lubrificação não atingiu a pressão necessária).
-Se a chave boia abrir seus contatos (nível baixo no reservatório de lubrificante).
O relé de saída RA comutará novamente para a condição de trabalho automaticamente após a normalização das falhas acima.
MODO SEM PRESSOSTATO
SAÍDA LUBRIFICAÇÃO
Energizando-se o aparelho, com o reservatório de lubrificante em seu nível normal, os relés de saída RL e RA comutam seus contatos para a posição de trabalho iniciando o período de lubrificação (indicado pelo led de lubrificação aceso). Após o período de lubrificação o relé de saída RL comuta seus contatos para a posição de repouso, iniciando o período de pausa (indicado pelo led de lubrificação piscando). Concluído o período de pausa, inicia um novo período de lubrificação, e assim sucessivamente.
EPLZ: lubrificação manual - um contato externo, ligado nos terminais 13 e 14, quando acionado reseta o período de intervalo e iniciará imediatamente um novo período de lubrificação. Esse mesmo contato rearma o relé RA em caso de falha de lubrificação.
SAÍDA ALARME
O relé de saída RA retorna para a posição de repouso (led de alarme aceso) somente quando a chave boia abrir seu contato indicando baixo nível no reservatório de lubrificante.
O mesmo comutará novamente para a condição de trabalho automaticamente após a normalização da falha.
Notas:
A entrada da chave de nível possui um tempo de retardo na atuação por nível baixo, evitando acionamentos em pequenas oscilações.
Caso não utilize a entrada para monitorar o nível de lubrificante, conectar um jumper entre os bornes B1-B2 (JPLZ-1 e DPLZ-1) ou 10-20 (EPLZ-1).
Nesta linha, os aparelhos tem o período de lubrificação determinado por impulsos proveniente de um contato seco, contando pulso ao fechar os bornes B2-B4 (JPLZ-1 e DPLZ-1) ou 18-19 (EPLZ-1) e o período de pausa determinado por tempo.

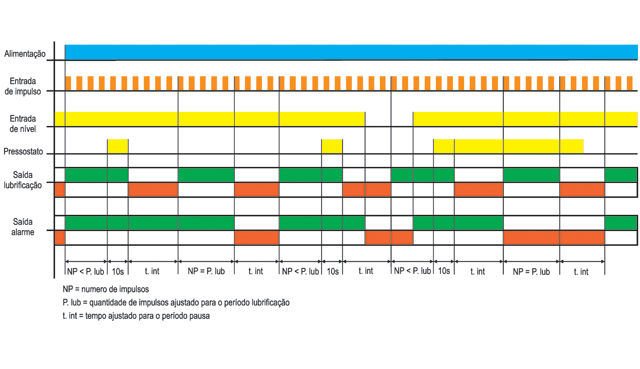

Diagrama(s) de funcionamento

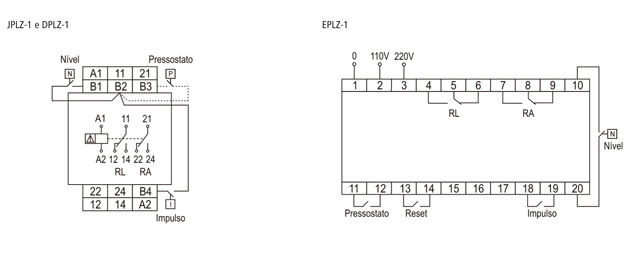

Diagrama(s) de ligação
Dados técnicos
|
Alimentação (-15% +10%) |
JPLZ-1 e DPLZ-1: 24, 48 Vcc, 24, 48, 110, 220 Vca (especificar) EPLZ-1: 110-220 Vca |
|
Frequência da rede |
50-60 Hz |
|
Consumo |
3 VA (aproximadamente) |
|
Escalas (lubrificação / pausa) |
JPLZ-1 e DPLZ-1: 100 impulsos / 60 minutos (ajuste por trimpot) EPLZ-1: 99 impulsos / 99 minutos (ajuste por chave thumb whell) |
|
Precisão de escala |
6% fim de escala |
|
Repetibilidade |
2% fim de escala |
|
Histerese |
<2% fim de escala |
|
Tempo mínimo de reinicialização |
3 segundos |
|
Entradas |
Contato seco |
|
Relé de saída |
2 x 5 A, 250 Vca máx. carga resistiva - reversível |
|
Material dos contatos |
AgCdO |
|
Vida útil dos contatos |
Mecânica (sem carga): 10.000.000 operações Elétrica (com carga resistiva): 1.000.000 operações |
|
Temperatura ambiente |
De trabalho: 0 a 50°C De armazenamento: -10 a 60°C |
|
Umidade relativa de trabalho |
20 a 90% sem condensação |
|
Material da caixa |
Termoplástico |
|
Terminais de saída |
Parafusos com alojamento fixo |
|
Grau de proteção da caixa |
IP 51 |
|
Grau de proteção nos terminais |
IP 20 |
|
Capacidade dos terminais |
Fio: 2,5 mm² Cabo: 2,5 mm² Condutor com terminal: 2,5 mm² Torque de aperto: 0,4 Nm |
|
Fixação |
Trilho DIN 35 mm ou parafuso (com acessório opcional para caixas J e D) |

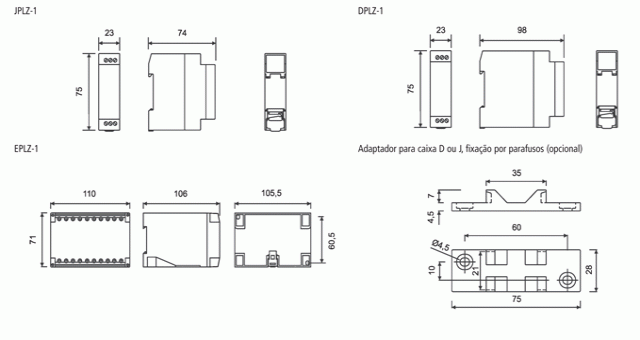

Dimensões (mm)
