Lubrificação
Tipo: EPLE-1
Introdução
O relé de lubrificação tipo EPLE-1 foi desenvolvido pela Digimec para o controle e supervisão de sistemas automáticos de lubrificação centralizada. Montado em caixa plástica, apresenta alta resistência a choques, vibrações, além de possuir um sistema de fácil fixação em trilho DIN ou por parafusos.
Funcionamento
Energizando-se o aparelho, com o reservatório de lubrificante em seu nível normal, os relés de saída RL (relé de lubrificação) e RA (relé de alarme) comutam seus contatos para a posição de trabalho iniciando o período de lubrificação fixo com duração de 60 segundos. Uma vez atingida a pressão nominal na linha de lubrificação o contato do pressostato aciona, indicando lubrificação efetuada. O aparelho comuta os contatos de relé RL para a posição de repouso, após um retardo fixo de 15 segundos, iniciando o período de intervalo na lubrificação ajustado no frontal do equipamento. O relé de saída RL permanece executando essa operação ciclicamente enquanto o aparelho estiver energizado. A lubrificação manual depende de um contato externo, ligado nos terminais 14 e 15, quando acionado reseta o período de intervalo de lubrificação. Esse mesmo contato rearma o relé RA em caso de falha de lubrificação.
Nota:
O período de intervalo entre lubrificações, ajustável através de chave rotativa, pode ser em minutos fechando-se os terminais 17 e 18 ou impulsos fechando-se os terminais 16 e 17. Nesta segunda opção, a entrada de impulsos, provenientes de um contato será nos terminais 14 e 19.

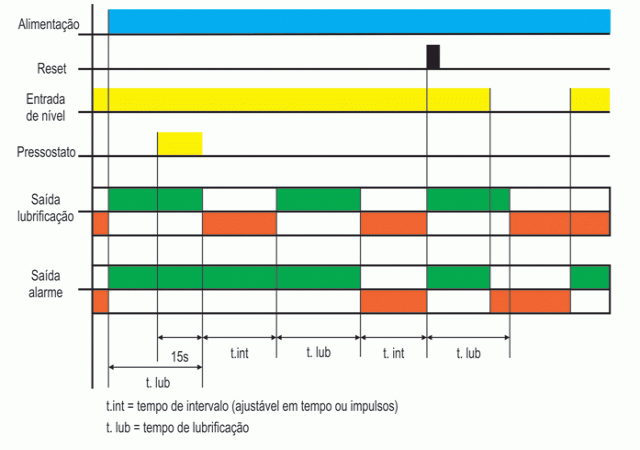

Diagrama(s) de funcionamento

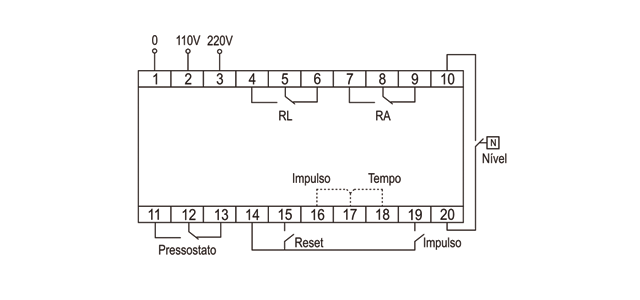

Diagrama(s) de ligação
Dados técnicos
|
Alimentação (-15% +10%) |
110-220 Vca |
|
Frequência da rede |
50-60 Hz |
|
Consumo |
3 VA (aproximadamente) |
|
Escalas |
Lubrificação: 60 segundos (fixo) Intervalo: 1, 2, 4, 8, 16, 32, 64, 128, 256, 512, 1024, 2048 (minutos ou impulsos) |
|
Precisão de escala |
6% fim de escala |
|
Repetibilidade |
2% fim de escala |
|
Histerese |
<2% fim de escala |
|
Tempo mínimo de reinicialização |
3 segundos |
|
Entradas |
Contato seco |
|
Relé de saída |
2 x 5 A, 250 Vca máx. carga resistiva – reversível |
|
Material dos contatos |
AgCdO |
|
Vida útil dos contatos |
Mecânica (sem carga): 10.000.000 operações Elétrica (com carga resistiva): 1.000.000 operações |
|
Temperatura ambiente |
De trabalho: 0 a 50°C De armazenamento: -10 a 60°C |
|
Umidade relativa de trabalho |
20 a 90% sem condensação |
|
Material da caixa |
Termoplástico |
|
Terminais de saída |
Parafusos com alojamento fixo |
|
Grau de proteção da caixa |
IP 51 |
|
Grau de proteção nos terminais |
IP 20 |
|
Capacidade dos terminais |
Fio: 2,5 mm² Cabo: 2,5 mm² Condutor com terminal: 2,5 mm² Torque de aperto: 0,4 Nm |
|
Fixação |
Trilho DIN 35 mm ou parafuso |

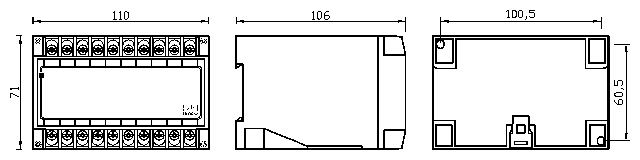

Dimensões (mm)
