Controles de Nível
Tipo: APNCR-1, APNFR-1, APNPR-1 e APNRR-1
Introdução
As chaves de nível eletromecânicas com haste regulável da DIGIMEC tipos APNCR-1, APNFR-1, APNPR-1 e APNRR-1, são utilizadas para controle do nível durante processos de armazenamento ou transporte de materiais sólidos ou granulados, em indústrias de plásticos, cimento, minérios, alimentícias, químicas, etc.

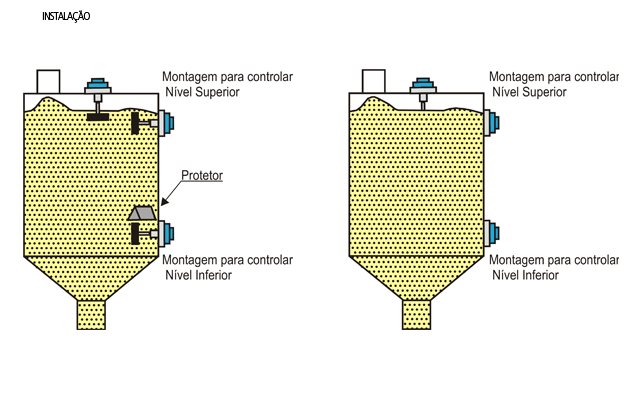

Principais aplicações
Algumas utilizações são típicas para esse tipo de produto, tais como: silos de armazenamento de materiais sólidos ou granulados, esteira de transporte, etc.
Funcionamento
Um motor síncrono mantém em rotação constante um eixo de aço inox, montado sobre rolamentos blindados com retentor, sua haste possui um sistema de regulagem no comprimento. Em sua extremidade há uma pá acoplada, quando a mesma tiver seu movimento bloqueado pela presença de material, o mecanismo interno aciona um micro interruptor cujos contatos podem ser utilizados no circuito de alarme ou controle do nível do reservatório. Um segundo micro interruptor é acionado após o primeiro e tem como função desligar o motor, evitando que o mesmo permaneça energizado com a pá bloqueada. Ambos os micros permanecem acionados até que o movimento seja liberado.
Diagrama(s) de funcionamento

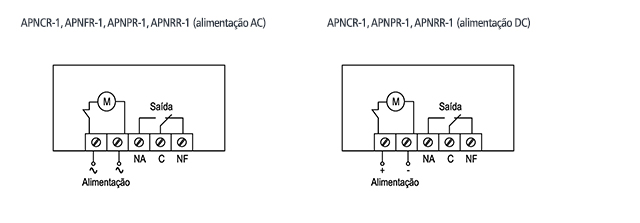

Diagrama(s) de ligação
Dados técnicos
|
Alimentação (-15% + 10%) |
24 Vcc*, 24, 110, 220 Vca (especificar) |
|
Frequência da rede |
50-60 Hz |
|
Consumo |
3 VA (aproximadamente) |
|
Relé de saída |
1 x 5 A, 250 Vca máx., reversível |
|
Velocidade da pá |
2 RPM |
|
Material do eixo e pá |
Aço Inox 304 |
|
Material da tampa |
Nylon |
|
Material do corpo |
APNFR-1, APNPR-1, APNRR-1:Alumínio fundido ou Nylon (especificar) APNCR-1:Alumínio fundido |
|
Comprimento do eixo ajustável (especificar) |
151-230 mm |
|
Comprimento máximo recomendado do eixo |
abaixo de 1500 mm (montagem horizontal) acima de 1500 mm (montagem vertical) |
|
Grau de proteção |
IP 53 |
|
Temperatura ambiente |
0 a 50 °C |
|
Temperatura máxima do material |
175 °C |
|
Fixação |
APNCR-1:Flange com furos descentralizados |
*Tensão disponível apenas nos modelos APNFR-1, APNPR-1 e APNRR-1

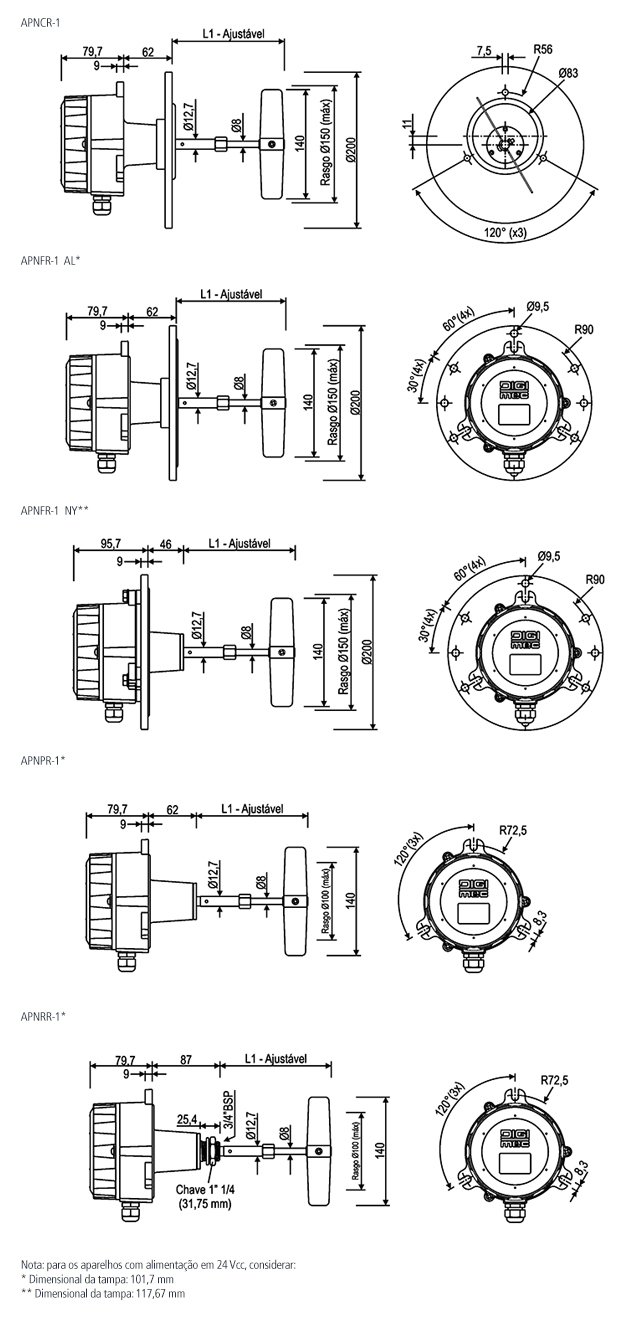

Dimensões (mm)
