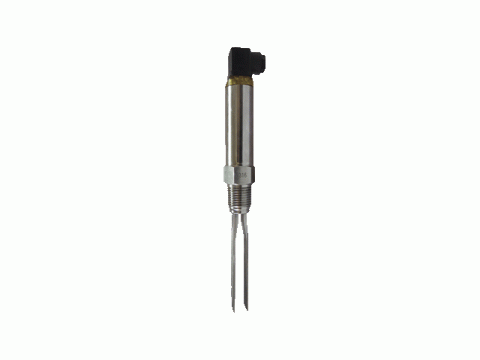

Chaves de nível com pá vibratória

Tipo: SC240L0, SC241L0, SC280L0 e SC281L0

Introdução

Principais Características

• Imune a constantes dielétrica e condutividade do produto.
• Corpo em aço inox-316, resistente à corrosão.
• Pás em aço inoxidável polido
• Revestimento para meios agressivos.
• Proteção contra inversão de polaridade e surtos de tensão.
• Imune a interferências eletromagnéticas.
• Fixação por rosca.
• Proteção IP65.

Principais aplicações

Evitar instalar em:

• Ambientes que exalam gases corrosivos.
• Temperaturas superiores à suportável pelo aparelho (150°C).

Funcionamento

As chaves sc não possuem cabeçotes e são confeccionados em aço inox-316, projetadas com base no princípio de um diapasão, ou seja, um cristal piezelétrico faz com que os garfos oscilem em uma determinada frequência, as alterações nessa frequência são monitoradas continuamente, seja para nível máximo ou mínimo.

A frequência nos garfos muda dependendo do meio em que ele está imerso, quanto mais denso o líquido ou mais grosseiro o pó ou granulado, menor a frequência de acionamento. Quando utilizado como um alarme de nível baixo o nível dentro do tanque desce abaixo do garfo, causando uma mudança na frequência que é detectada de imediato alterando o estado de sua saída. Quando utilizado como um alarme de nível alto, o nível sobe dentro do tanque entrando em contato com o garfo, desta forma alterando o estado da saída. Podendo inclusive atuar com a função de chave de fluxo em tubulações (detecção de presença ou ausência de fluxo).

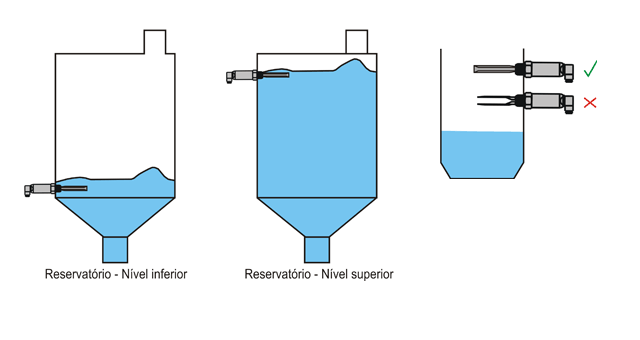

Diagrama(s) de funcionamento

Diagrama(s) de ligação

Dados técnicos

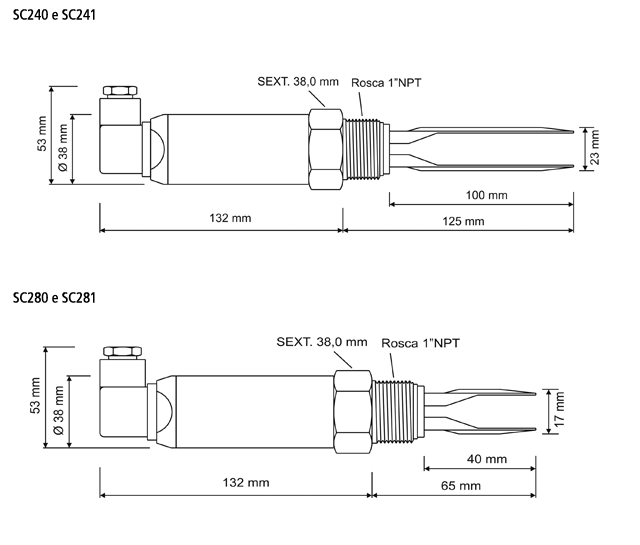

Dimensões (mm)
