Proteção
Tipo: STRC-4 e STRC-7
Introdução
Os supressores de transientes tipos STRC-4 e STRC-7 da Digimec foram desenvolvidos para eliminar transientes gerados por cargas na linha de alimentação. O modelo STRC-4 foi idealizado para sensores de chama (ligação série), já o modelo STRC-7 é utilizado (ligação paralela) em cargas como: bobinas de eletroválvulas, hidráulicas ou pneumáticas, bobinas de contatores, etc. Com tamanho compacto podem ser acondicionados internamente nas canaletas plásticas, fixadas dentro de painéis elétricos.
Funcionamento
Todo indutor ao ser desenergizado devolve ao circuito que o alimenta a energia nele armazenada. Essa energia, em forma de corrente, é descarregada no circuito de comando, podendo interferir no funcionamento de outros aparelhos ligados na mesma linha de alimentação ou até mesmo danificá-los. Com a utilização dos supressores de transientes, essa corrente é descarregada no circuito RC (STRC-7), evitando tais problemas. No caso do STRC-4 este é utilizado em série com sensores de chama ionizados.

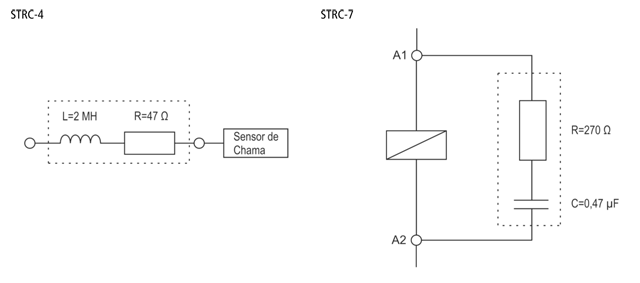

Diagrama(s) de ligação
Dados técnicos
|
Alimentação (+10% -15%) |
STRC-7: 110, 220 Vca |
|
Frequência da rede |
50 / 60 Hz |
|
Acondicionamento |
STRC-4: Caixa patola ABS STRC-7: Encapsulados em espaguete termo retrátil - 16,5 mm |
|
Grau de proteção |
IP 67 |
|
Cabos de ligação |
STRC-4: REALSIL 1 X 1,50 mm BR STRC-7: Cabo preto 18 AWG com aproximadamente 260 mm |
|
Temperatura ambiente |
0 a + 50 °C |

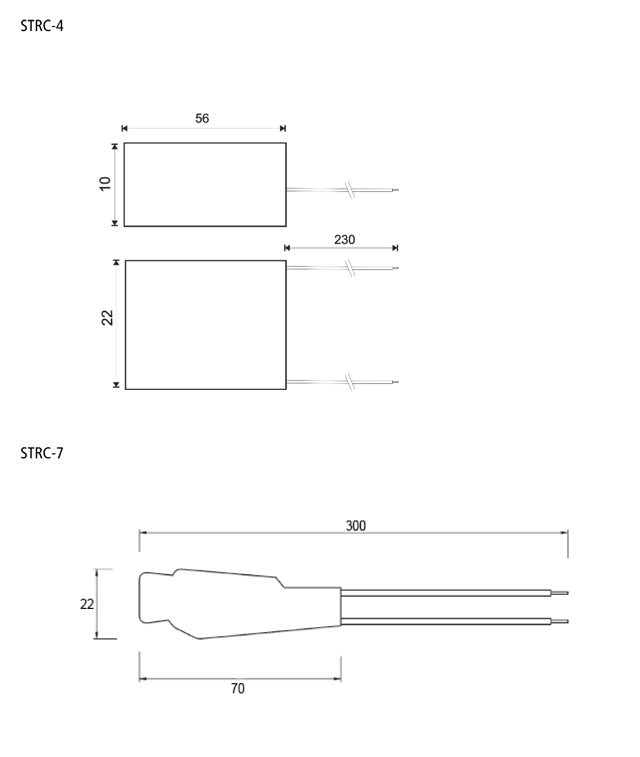

Dimensões (mm)
