Equipamentos de segurança
Tipo: MPVZ
Introdução
O detector de movimento zero tipo MPVZ foi desenvolvido para detectar a condição de parada, através da tensão residual na bobina devido a inércia do movimento de rotação do eixo. Utilizado apenas para motores elétricos trifásicos, este aparelho evita condições de risco para o operador e garante o desligamento seguro da máquina, através do intertravamento de contatos interno. Com tamanho compacto e fabricado em caixa plástica, pode ser condicionado em pequenos espaços e apresenta alta resistência a choques e vibrações, além de possuir um sistema de fácil fixação em trilho DIN, ou por parafusos.
Principais Características
Funcionamento
Com o equipamento energizado, quando detectada em sua entrada de medição um valor de tensão ≤10 Vca, o relé inicia uma temporização de retardo no desligamento ajustável de 1,2 a 60 seg., somente após este período a saída é desenergizada (led apagado = saída desenergizada).
O MPVZ não possui função de reset, ou seja, logo após o inicio do movimento do motor, este automaticamente energiza a saída e a mantém acionada até a próxima detecção de tensão residual (led aceso = saída energizada).

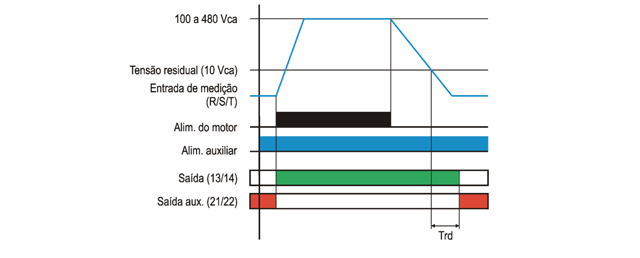

Diagrama(s) de funcionamento

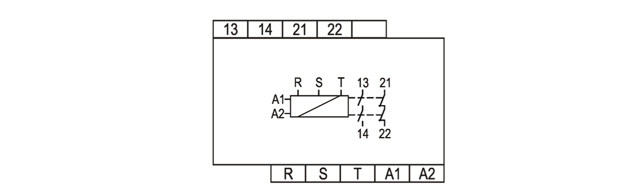

Diagrama(s) de ligação
Dados técnicos
|
Alimentação auxiliar (especificar) |
90-240 Vca/115-280 Vcc ou 20-60 Vcc/18-48 Vca |
|
Entrada de medição (- 20 a + 20 %) |
110 a 480 Vca (especificar) |
|
Frequência da rede |
50 - 60 Hz |
|
Consumo |
3 VA (aproximadamente) |
|
Categoria de segurança |
EN ISO 13.849-1 cat 3 / SIL 2 IEC 61.508 PL e |
|
Tempo de inibição |
3 segundos (fixo) |
|
Escala de tempo de retardo |
1,2 a 60 segundos (ajustável) |
|
Precisão de escala |
5 %, fim de escala |
|
Repetibilidade |
4 %, fim de escala |
|
Relés de saídas |
2 x 5 A 250 Vca máx. carga resistiva. 1 NA + 1 NF |
|
Vida útil dos contatos |
Mecânica (sem carga): 10.000.000 operações Elétrica (com carga resistiva): 1.000.000 operações |
|
Tempo de estabilização térmica |
< 30 min |
|
Temperatura |
De trabalho: 0 a 50 °C De armazenamento: - 10 a 60 °C |
|
Umidade relativa de trabalho |
20 a 90 % sem condensação |
|
Grau de proteção da caixa |
IP 51 |
|
Grau de proteção nos terminais |
IP 20 |
|
Material da caixa |
Termoplástico |
|
Material dos contatos |
AgCdO |
|
Capacidade dos terminais |
Fio: 2,5 mm² Cabo: 2,5 mm² Condutor com terminal: 2,5 mm² Torque de aperto: 0,4 Nm |
|
Fixação |
Trilho DIN 35 mm ou parafuso |

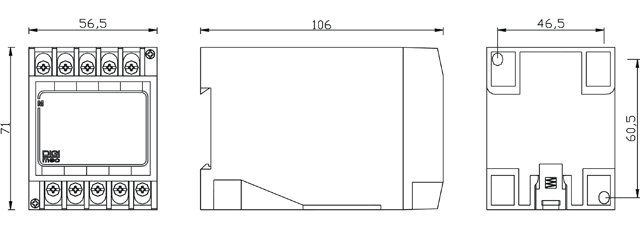

Dimensões (mm)
