Temporizadores
Tipo: JTD-1/10, DTD-1/10, JTD-11/10, DTD-11/10
Introdução
Os temporizadores eletrônicos com retardo na desenergização pela alimentação da Digimec são aparelhos projetados para aplicações industriais onde qualidade, confiabilidade, robustez e baixo custo são requisitos fundamentais.
Esta família de temporizadores é constituída de aparelhos para montagem interna em painéis, fixados em trilho DIN ou por parafusos. Com até 10 bases fixas de tempo selecionáveis, é possível o ajuste de aproximadamente 110 combinações de tempos.
Funcionamento
Os temporizadores comutam seus contatos de saída para a posição de trabalho após sua energização e retornam à posição de repouso após o intervalo de tempo (t) selecionado em sua escala contado a partir desenergização de sua alimentação (A1/A2) conforme diagramas abaixo.
Nota: Sempre que houver necessidade de modificar a escala de tempo, obrigatoriamente deve-se desenergizar o equipamento, selecionar a escala desejada, e retornar a alimentação.

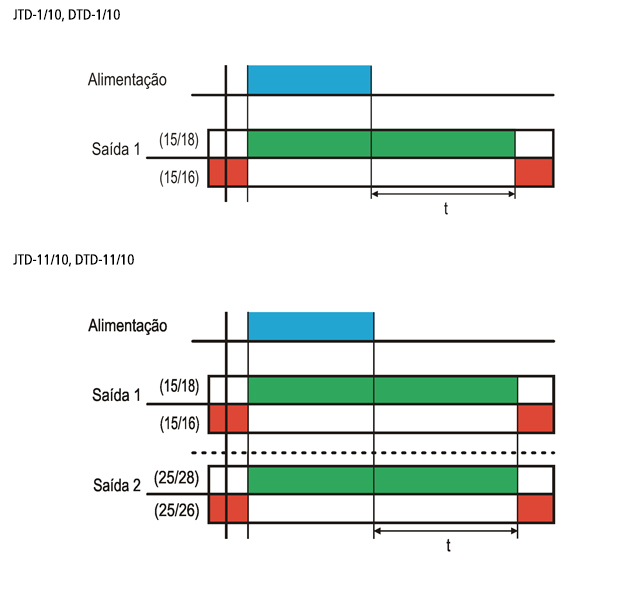

Diagrama(s) de funcionamento

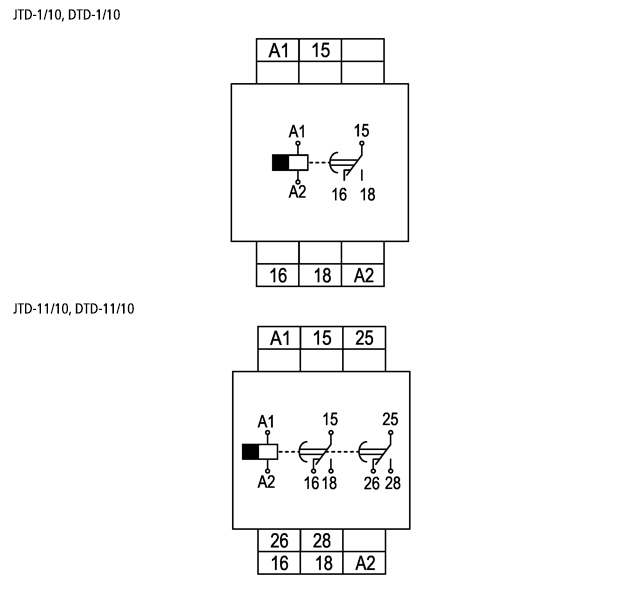

Diagrama(s) de ligação

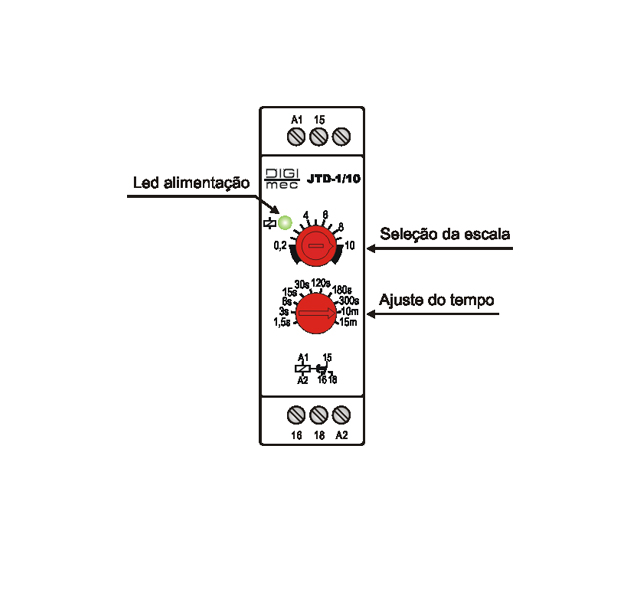

Ajustes frontais
Dados técnicos
|
Alimentação |
24-240VCA/VCC |
|
Frequência da rede |
50-60 Hz |
|
Consumo |
3 VA (aproximadamente) |
|
Bases de tempo (ajustável) |
0,5 - 1,5 - 3 - 6 - 15 - 30 - 60 - 120 - 180 - 300 seg/ 10 - 15 min |
|
Precisão de escala |
± 6 % fim de escala (a 25 °C) |
|
Repetibilidade |
± 2 % fim de escala (a 25 °C) |
|
Histerese |
< 2 % fim de escala (a 25 °C) |
|
Tempo mínimo de reinicialização |
100 ms |
|
Relé de saída |
JTD-1/10, DTD-1/10: 1 x 5 A, 250 Vca máx. (carga resistiva) – reversível JTD-11/10, DTD-11/10: 2 x 5 A, 250 Vca máx. (carga resistiva) – reversível |
|
Material dos contatos |
AgCdO |
|
Vida útil dos contatos |
Mecânica (sem carga): 10.000.000 operações Elétrica (com carga resistiva): 1.000.000 operações |
|
Temperatura ambiente |
De trabalho: 0 a 50 °C De armazenamento: -10 a 60 °C |
|
Umidade relativa de trabalho |
20 a 90 % sem condensação |
|
Grau de proteção da caixa |
IP 51 |
|
Grau de proteção nos terminais |
IP 20 |
|
Capacidade dos terminais |
Fio: 2,5 mm² Cabo: 2,5 mm² Condutor com terminal: 2,5 mm² Torque de aperto: 0,4 Nm |
|
Fixação |
Trilho DIN 35 mm ou parafusos (mediante adaptador opcional) |

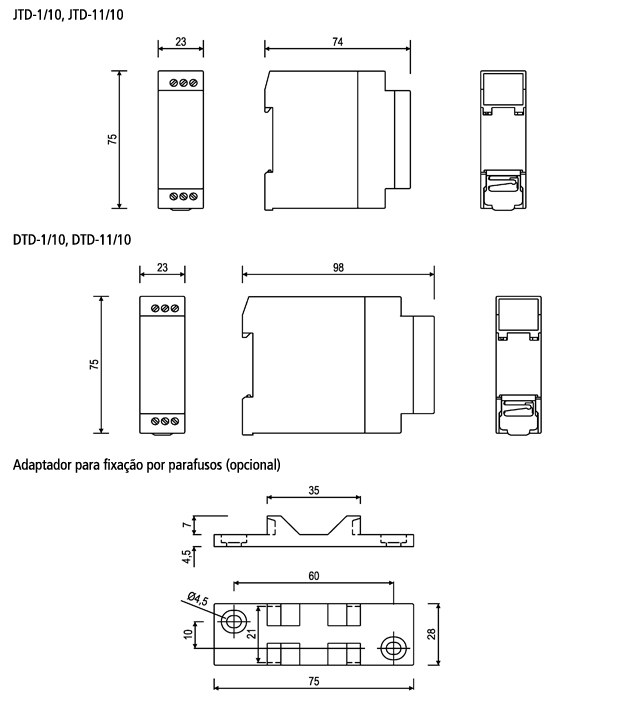

Dimensões (mm)
