Temporizadores
Tipo: JTRF, JTRR, DTRF e DTRR
Introdução
Os temporizadores eletrônicos para “REVERSÃO DE MOTORES” da Digimec são aparelhos projetados para aplicações industriais onde qualidade, confiabilidade, robustez e baixo custo são requisitos fundamentais.
Esta família de temporizadores é constituída de aparelhos para montagem interna em painéis. Os aparelhos são fixados através de trilho DIN 46277 ou por parafusos. Fabricados em diversas escalas e tensões.
Funcionamento
Alimentando-se o aparelho, o relé R1 de rotação à direita é acionado, ligando o motor por um tempo de funcionamento (T1). Após esse tempo, inicia-se o tempo de pausa (T2), onde o mesmo fica desligado. Após a pausa, é acionado o relé R2, de rotação à esquerda pelo mesmo tempo de funcionamento de (T1). Ao término deste, inicia-se novamente o tempo de pausa (T2), após a pausa, inicia-se novamente o ciclo com o acionamento do relé R1, e assim sucessivamente até que o aparelho seja desligado.

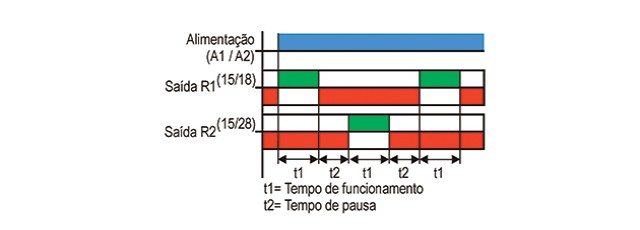

Diagrama(s) de funcionamento

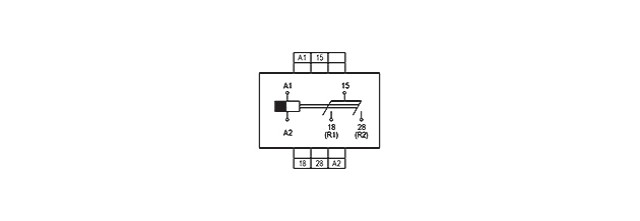

Diagrama(s) de ligação
Dados técnicos
|
Alimentação (-15% +10%)
|
24 Vcc / 24, 110 - 220 Vca (outras sob consulta)
|
|
Frequência da rede
|
50 - 60 Hz
|
|
Consumo
|
3 VA (aproximadamente)
|
|
Tempo de funcionamento T1
|
12, 15, 20, 25, 27, 30, 60, 90, 120, 150, 180, 300 seg
|
|
Tempo de pausa T2
|
3, 5, 10, 15, 20, 30 seg
|
|
Escala de tempo
|
JTRF, DTRF: Fixa
JTRR, DTRR: Ajustável |
|
Precisão de escala
|
5% fim de escala (a 25ºC)
|
|
Repetibilidade
|
4% fim de escala (a 25ºC)
|
|
Relé de saída
|
5 A 250 Vca máx. carga resistiva - reversível
|
|
Material dos contatos
|
AgCdO
|
|
Vida útil dos contatos
|
Mecânica (sem carga): 10.000.000 operações
Elétrica (com carga resistiva): 1.000.000 operações |
|
Temperatura ambiente
|
De trabalho: 0 a 50°C
De armazenamento: -10 a +60°C |
|
Umidade relativa de trabalho
|
20 a 90% sem condensação
|
|
Grau de proteção da caixa
|
IP 51
|
|
Grau de proteção nos terminais
|
IP 20
|
|
Material da caixa
|
Termoplástico
|
|
Capacidade dos terminais
|
Fio: 2,5 mm² Cabo: 2,5 mm²
Condutor com terminal: 2,5 mm² Torque de aperto: 0,5 a 0,6 Nm |
|
Fixação
|
Trilho DIN 35 mm ou parafuso (com uso de acessório para caixa J e D)
|

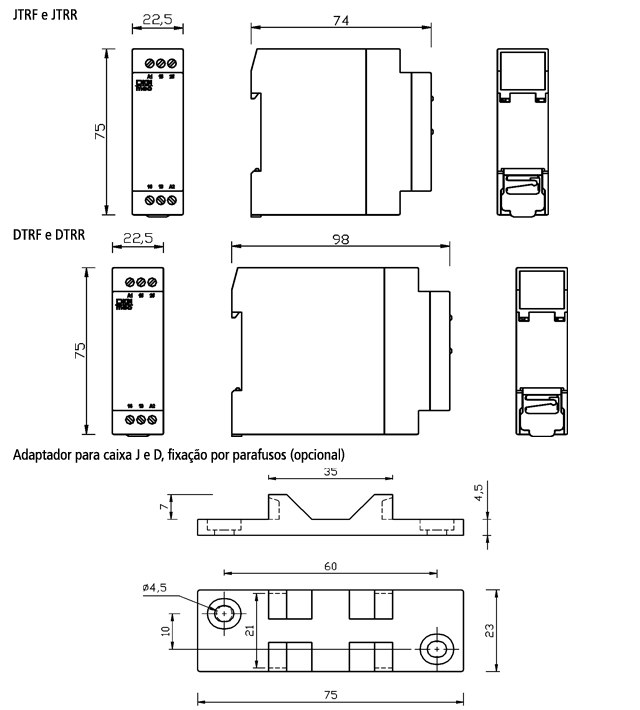

Dimensões (mm)
