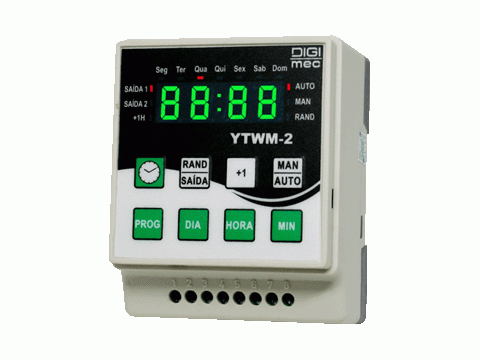

Interruptores horários
Tipo: DTWM-1, YTWM-1, DTWM-2 e YTWM-2
Introdução
Os interruptores horário microprocessados tipos DTWM-1, YTWM-1, DTWM-2 e YTWM-2 foram desenvolvidos para aplicações onde precisão, repetibilidade e confiabilidade são fundamentais. Projetados para fixação em fundo de painéis e frontais com indicação por displays de alta luminosidade. Programáveis pelas teclas frontais, possuem memória permanente e bateria de Lithium de longa durabilidade contra perda de sincronismo horário. Montados em caixas plásticas e fixação em trilhos DIN 46277 ou por parafusos.
Principais Características
Principais aplicações
Para diversos ambientes sejam residenciais ou industriais comandando circuitos elétricos, eletroeletrônicos, eletrodomésticos ou equipamentos em horários predeterminados. São aplicações típicas, iluminação, jardins, piscinas, alpendres, adegas, fachadas, lojas, vitrines, comedouros automáticos, câmaras frigoríficas, sistemas de irrigação, preaquecimento de máquinas, fornos industriais e etc.
Funcionamento
Programáveis por seus teclados frontais, permitem acionamentos diários ou semanais, visualizados por leds e leitura do horário oficial em seu display de alta luminosidade.
Diagrama(s) de ligação
Dados técnicos
|
Alimentação (- 15% +10%) |
12, 24Vcc, 24, 90 - 240 Vca (especificar) |
|
Frequência da rede |
50 - 60 Hz |
|
Consumo |
3 VA (aproximadamente) |
|
Indicação digital |
Display à leds de alto brilho |
|
Altura dos dígitos |
10 mm |
|
Programação |
Diária e Semanal |
|
Nº max. de comutações liga/desliga |
48/dia |
|
Intervalo mínimo entre comutações |
1 minuto (1segundo com saída temporizada) |
|
Tempo de autonomia da bateria de Lithium |
Mais de 5 anos |
|
Relé de saída |
DTWM-1 e YTWM-1: 1 x 5 A 250 Vca máx. carga resistiva - reversível(opcional em 16 A) DTWM-2 e YTWM-2: 2 x 5 A 250 Vca máx. carga resistiva – reversível (opcional em 16 A) |
|
Material dos contatos |
AgCdO |
|
Vida útil dos contatos |
Mecânica (sem carga): 10.000.000 operações |
|
Temperatura ambiente |
De trabalho: 0 a +50°C |
|
Material da caixa |
Termoplástico |
|
Capacidade dos terminais |
Fio: 2,5 mm² Cabo: 2,5 mm² Torque de aperto: 0,4 a 0,5 Nm |
|
Fixação |
Trilho DIN 35 mm ou parafusos |

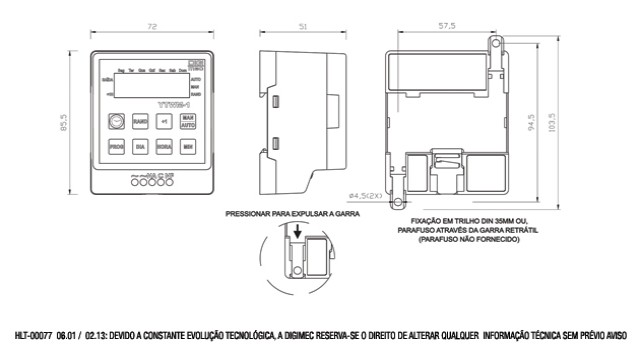

Dimensões (mm)
