Temporizadores
Tipo: JTDA e DTDA
Introdução
Os temporizadores eletrônicos com “RETARDO NA DESENERGIZAÇÃO” da Digimec são aparelhos projetados para aplicações industriais onde qualidade, confiabilidade, robustez e baixo custo são requisitos fundamentais. Esta família de temporizadores é constituída de aparelhos para montagem interna em painéis. Os aparelhos são fixados através de trilho DIN 46277 ou por parafusos. Fabricados em diversas escalas e tensões.
Funcionamento
Os temporizadores com a função “RETARDO NA DESENERGIZAÇÃO” comutam seu(s) contato(s) de saída para a posição de trabalho quando o aparelho é energizado e um comando auxiliar energizado for fechado (B1, A2), e retornam à posição de repouso após o intervalo de tempo (t) selecionado na escala do aparelho, contado a partir da abertura do contato do comando auxiliar (B1, A2). Para operá-lo sucessivamente basta fechar e abrir (B1, A2).

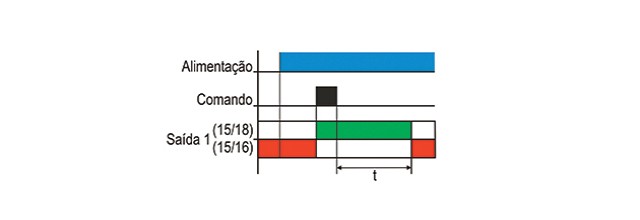

Diagrama(s) de funcionamento

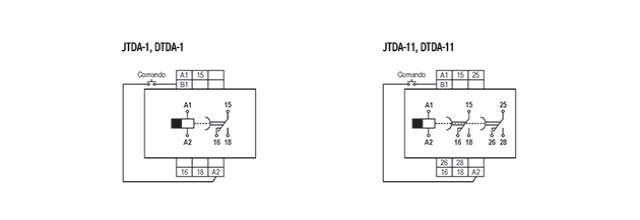

Diagrama(s) de ligação
Dados técnicos
|
Alimentação (-15% +10%)
|
12, 24, 48 Vcc / 24 ,48, 110, 220 Vca (outros sob consulta)
|
|
Frequência da rede
|
50 - 60 Hz
|
|
Consumo
|
3 VA (aproximadamente)
|
|
Escalas (especificar)
|
0,5 - 1,5 - 3 - 6 - 15 - 30 - 60 seg / 3 - 6 - 15 - 30 - 60 min / 6 - 15 -30 hs
|
|
Precisão de escala
|
6% fim de escala (a 25ºC)
|
|
Repetibilidade
|
2% fim de escala (a 25ºC)
|
|
Histerese
|
<2% fim de escala (a 25ºC)
|
|
Tempo mínimo de reinicialização
|
100 ms
|
|
Relé de saída
|
5 A 250Vca máx. carga resistiva - reversível
|
|
Material dos contatos
|
AgCdO
|
|
Vida útil dos contatos
|
Mecânica (sem carga): 10.000.000 operações
Elétrica (com carga resistiva): 1.000.000 operações |
|
Temperatura ambiente
|
De trabalho: 0 a 50°C
De armazenamento: -10 a +60°C |
|
Umidade relativa de trabalho
|
20 a 90% sem condensação
|
|
Grau de proteção da caixa
|
IP 51
|
|
Grau de proteção nos terminais
|
IP 20
|
|
Material da caixa
|
Termoplástico
|
|
Capacidade dos terminais
|
Fio: 2,5 mm² Cabo: 2,5 mm²
Condutor com terminal: 2,5 mm² Torque de aperto: 0,5 a 0,6 Nm |
|
Fixação
|
Trilho DIN 35 mm ou parafuso (com uso de acessório para caixa J e D)
|
Dimensões (mm)
