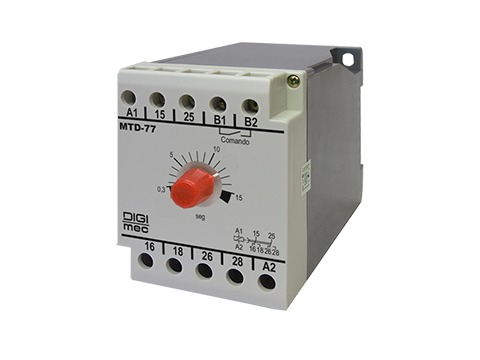

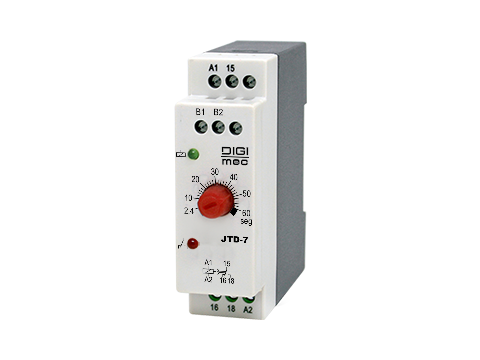

Temporizadores
Tipo: JTD-7, JTD-77, DTD-7, DTD-77, MTD-7, MTD-77
Introdução
Os temporizadores eletrônicos com retardo na desenergização por comando da Digimec são aparelhos projetados para aplicações industriais onde qualidade, confiabilidade, robustez e baixo custo são requisitos fundamentais. Esta família de temporizadores é constituída de aparelhos para montagem interna em painéis, fixados em trilho DIN ou por parafusos. Conforme especificação do cliente, estes podem são fabricados em diversas escalas de tempo e tensões.
Funcionamento
Os temporizadores comutam seu(s) contato(s) de saída para a posição de trabalho com o fechamento de um contato auxiliar. O(s) contato(s) retorna(m) para a posição de repouso após o intervalo de tempo (t1) selecionado em sua escala, contado a partir da abertura do contato auxiliar (B1/B2).

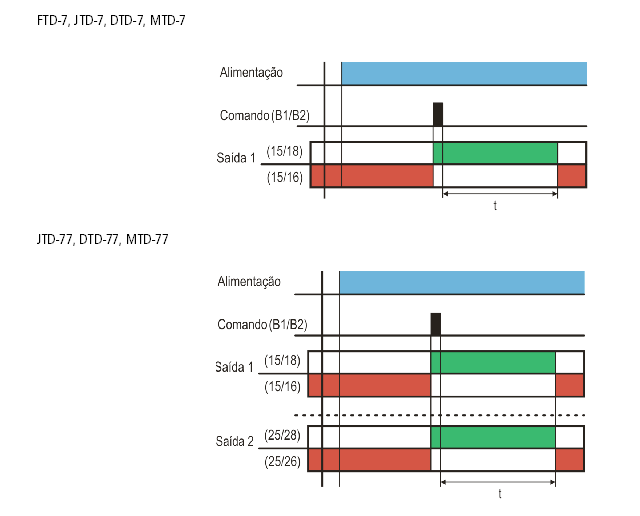

Diagrama(s) de funcionamento

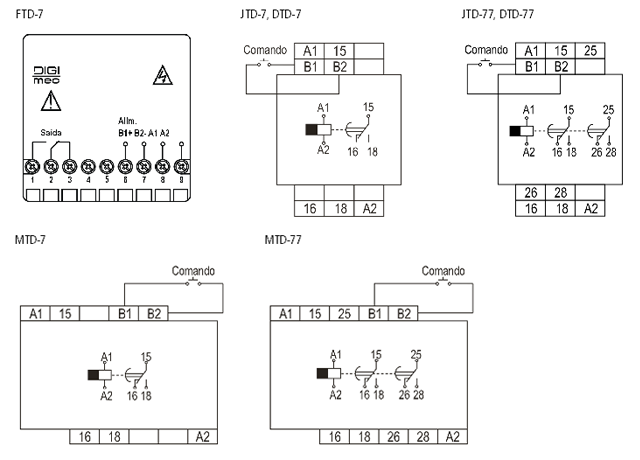

Diagrama(s) de ligação
Dados técnicos
|
Alimentação (-15 % + 10 %) |
12 Vcc, 24 Vca/Vcc, 110, 220 Vca (especificar) |
|
Frequência da rede |
50-60 Hz |
|
Consumo |
3 VA (aproximadamente) |
|
Escalas |
De 0,5 seg. a 30 hrs. (especificar escala) |
|
Comando externo (B1/B2) |
Contato seco |
|
Precisão de escala |
6 % fim de escala (a 25 °C) |
|
Repetibilidade |
2 % fim de escala (a 25 °C) |
|
Histerese |
< 2 % fim de escala (a 25 °C) |
|
Tempo mínimo de reinicialização |
100 ms |
|
Relé de saída |
JTD-7, DTD-7, MTD-7: 1 x 5 A, 250 Vca máx. (carga resistiva) – reversível JTD-77, DTD-77, MTD-77: 2 x 5 A, 250 Vca máx. (carga resistiva) – reversível |
|
Material dos contatos |
AgCdO |
|
Vida útil dos contatos |
Mecânica (sem carga): 10.000.000 operações Elétrica (com carga resistiva): 1.000.000 operações |
|
Temperatura ambiente |
De trabalho: 0 a 50 °C De armazenamento: -10 a 60 °C |
|
Umidade relativa de trabalho |
20 a 90 % sem condensação |
|
Grau de proteção da caixa |
IP 51 |
|
Grau de proteção nos terminais |
IP 20 |
|
Capacidade dos terminais |
Fio: 2,5 mm² Cabo: 2,5 mm² Condutor com terminal: 2,5 mm² Torque de aperto: 0,4 Nm |
|
Fixação |
Trilho DIN 35 mm ou parafusos (mediante adaptador opcional) |

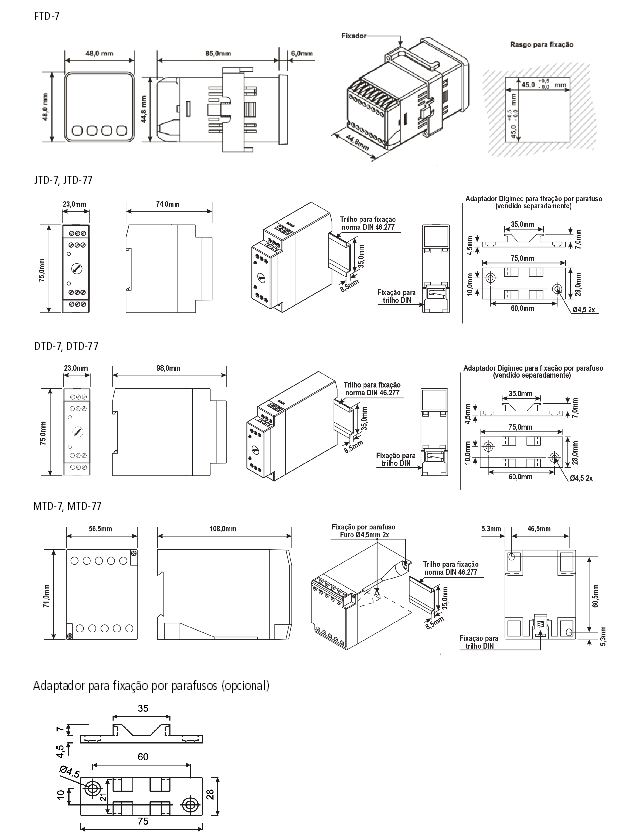

Dimensões (mm)
