Proteção
Tipo: DPVP-1, MPVP-1, DPVP-11, MPVP-11, DPVM-1, MPVM-1, DPVM-11, MPVM-11,DPVD-1, MPVD-1, DPVD-11 e MPVD-11
Introdução
Os relés de subtensão, DPVM-1, MPVM-1, DPVM-11 e MPVM-11, sobretensão, DPVP-1, MPVP-1, DPVP-11 e MPVP-11 e relés de sub e sobretensão, DPVD-1, MPVD-1, DPVD-11 e MPVD-11, foram desenvolvidos pela Digimec, para proteção de equipamentos elétricos, monofásicos, que não podem operar quando sua tensão de alimentação estiver acima e/ou abaixo de seu valor nominal. Montados em caixas plásticas, apresentam alta resistência a choques, vibrações, além de possuírem um sistema de fácil fixação em trilho DIN, ou por parafusos (mediante uso de adaptador opcional para caixa D).
Funcionamento
Estes aparelhos possuem em seu frontal o ajuste da tensão, cujo valor determina a atuação de seus relés de saída. O funcionamento dos supervisores estão descritos abaixo:
DPVM-1, MPVM-1, DPVM-11 e MPVM-11
Estes modelos supervisionam subtensão. Ao ser energizado o aparelho compara a tensão de alimentação com o valor ajustado em seu trimpot frontal. O relé de saída permanecerá energizado enquanto o valor da tensão ficar acima do ajustado e desernegizado na situação inversa.
DPVP-1, MPVP-1, DPVP-11 e MPVP-11
Estes modelos supervisionam sobretensão. Ao ser energizado o aparelho compara a tensão de alimentação com o valor ajustado em seu trimpot frontal. O relé de saída permanecerá energizado enquanto o valor da tensão ficar abaixo do ajustado e desernegizado na situação inversa.
DPVD-1, DPVD-11, MPVD-1 e MPVD-11
Estes modelos supervisionam sobretensão e subtensão simultaneamente. Ao ser energizado o aparelho compara a tensão de alimentação com os valores ajustados em seus trimpots frontais. O relé de saída permanecerá energizado enquanto o valor da tensão ficar abaixo do ajustado no trimpot de máxima e acima do ajustado no trimpot de mínima e desernegizado nas situações inversas.

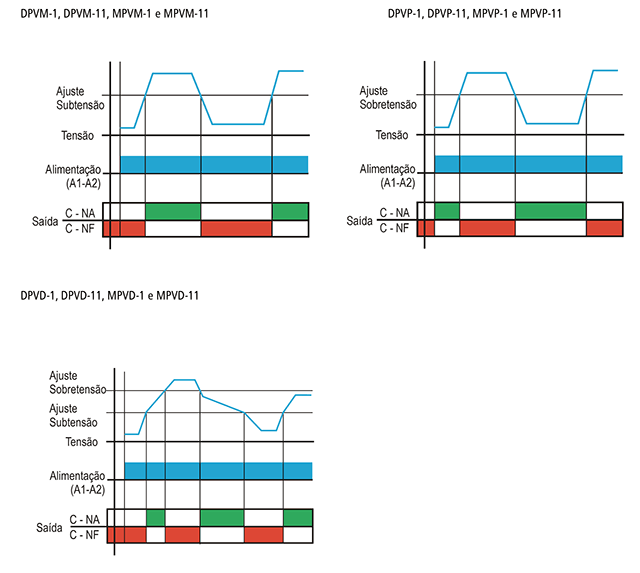

Diagrama(s) de funcionamento
Diagrama(s) de ligação
Ajustes frontais
Dados técnicos
|
Alimentação (-15% +10%) |
24, 48, 110, 125 Vcc / 110, 220, 380, 440 Vca (especificar) |
|
DPVP, MPVP, DPVM e MPVM |
110 Vca - ajustável de 90 a 140 Vca |
|
DPVD e MPVD |
110 Vca - ajustável de mín. 90 a 110 e máx. 110 a 130 Vca |
|
Frequência da rede |
50 - 60 Hz |
|
Consumo |
3 VA (aproximadamente) |
|
Tempo de comutação |
20 ms |
|
Tempo de estabilização térmica |
< 30 min. |
|
Histerese (fundo de escala) |
2% |
|
Precisão da escala (fundo de escala) |
2% |
|
Precisão de repetibilidade |
2% |
|
Quantidade de saídas |
DPVM-1, MPVM-1, DPVP-1, MPVP-1, DPVD-1 e MPVD-1: 1 relé de saída |
|
Capacidade máxima de saída |
5 A, 250 Vca máx carga resistiva - reversível |
|
Material dos contatos |
AgCdO |
|
Vida útil dos contatos |
Mecânica (sem carga): 10.000.000 operações |
|
Temperatura Ambiente |
De trabalho: 0 a 50°C |
|
Umidade relativa de trabalho |
20 a 90% sem condensação |
|
Material da caixa |
Termoplástico |
|
Terminais de saída |
Parafusos com alojamento fixo |
|
Grau de proteção da caixa |
IP 51 |
|
Grau de proteção nos terminais |
IP 20 |
|
Capacidade dos terminais |
Fio: 2,5 mm² |
|
Fixação |
Trilho DIN 35 mm ou parafusos (com acessório para caixa D) |

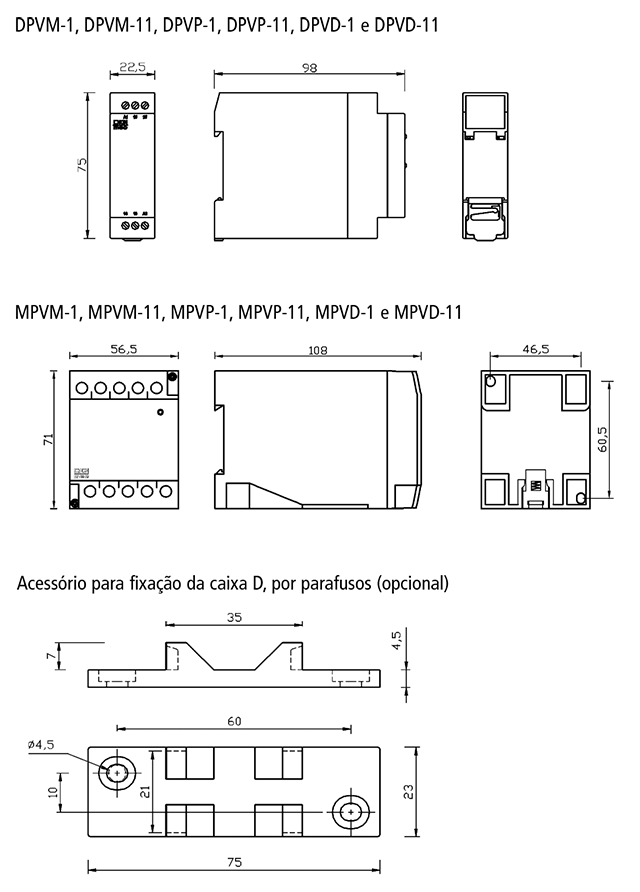

Dimensões (mm)
