Tipo: DPT-1, MPT-1, DPTR-1 e MPTR-1
Introdução
Os relés de proteção térmica tipos DPT-1, MPT-1, DPTR-1 e MPTR-1 foram desenvolvidos pela Digimec para proteção de equipamentos elétricos que trabalham com sensores de temperatura tipo PTC (coeficiente positivo de temperatura) inseridos em seus enrolamentos ou mancais. Com dimensões compactas, eles podem ser acondicionados em pequenos espaços. Montados em caixas plásticas, apresentam alta resistência a choques e vibrações além de possuírem um sistema de fácil fixação em trilhos DIN ou por parafusos (mediante adaptador opcional para caixa D).
Principais aplicações
Proteção de enrolamentos ou mancais de motores, geradores elétricos, bombas etc. contra superaquecimento causados por comutações frequentes, falta de lubrificação, falta de ventilação, proporcionando uma eficiente proteção independentemente da corrente que circulam nos disjuntores ou relés de sobrecarga.
Funcionamento
A medição de temperatura é feita através de sensor(es) do tipo PTC, que tem em suas características um coeficiente: Temperatura de disparo.
Alimentando-se o aparelho o relé de saída comuta seus contatos para a posição de trabalho, (led indicativo Saída aceso) e assim permanece até que a temperatura do sensor ou de pelo menos um sensor dos grupos de sensores PTC ligados a ele, atinja seu valor nominal (temperatura de disparo), comutando então, para a posição de repouso.
O retorno ao trabalho, após a normalização da temperatura, ocorre de forma automática nos modelos DPT-1 e MPT-1 e manualmente após pressionar o botão de reset nos modelos DPTR-1 E MPTR-1.
Obs: entrada reset no modelo DPTR-1: botão frontal ou remoto.

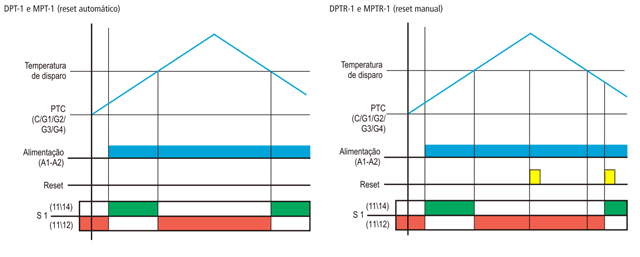

Diagrama(s) de funcionamento

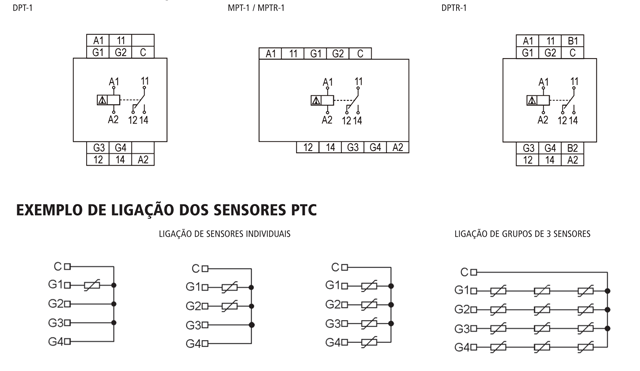

Diagrama(s) de ligação
Dados técnicos
|
Alimentação (-15% +10%) |
12, 24 Vcc/24, 42, 110, 220 Vca (especificar) |
|
Frequência da rede |
50 - 60 Hz |
|
Consumo |
3 VA (aproximadamente) |
|
Quantidade de sensores |
Até 4 grupos de 3 sensores em série |
|
Tipo de sensor |
Temperatura tipo Termístores PTC (não fornecido) |
|
Tipo de reset |
DPT-1 e MPT-1: automático, após a normalização da temperatura |
|
Entrada reset |
DPTR-1: botão frontal ou remoto (kit remoto não acompanha) |
|
Histerese |
1%, fundo de escala |
|
Precisão de repetibilidade |
2% |
|
Relé de saída |
5 A, 250 Vca máx. carga resistiva - reversível |
|
Material dos contatos |
AgCdO |
|
Vida útil dos contatos |
Mecânica (sem carga): 10.000.000 operações |
|
Temperatura ambiente |
De trabalho: 0 a 50°C |
|
Umidade relativa de trabalho |
20 a 90% sem condensação |
|
Material da caixa |
Termoplástico |
|
Terminais de saída |
Parafusos com alojamento fixo |
|
Grau de proteção da caixa |
IP 51 |
|
Grau de proteção nos terminais |
IP 20 |
|
Capacidade dos terminais |
Fio: 2,5 mm² |
|
Fixação |
Trilho DIN 35 mm ou parafusos (com acessório para caixa D) |

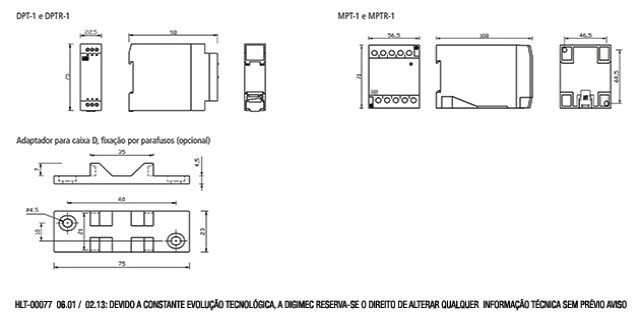

Dimensões (mm)
