Estado Sólido
Tipo: SAP
Introdução
|
Correntes de Trabalho |
Acionamento zero volt |
Acionamento instantâneo (randômico) |
||
|
|
3 a 32 Vcc |
90 a 280 Vca |
3 a 32 Vcc |
90 a 280 Vca |
|
|
Modelos |
Modelos |
Modelos |
Modelos |
|
10 Amp |
SAP-4810D |
SAP-4810A |
SAP-4810DR |
SAP-4810AR |
|
25 Amp |
SAP-4825D |
SAP-4825A |
SAP-4825DR |
SAP-4825AR |
|
40 Amp |
SAP-4840D |
SAP-4840A |
SAP-4840DR |
SAP-4840AR |
|
50 Amp |
SAP-4850D |
SAP-4850A |
SAP-4850DR |
SAP-4850AR |
|
60 Amp |
SAP-4860D |
SAP-4860A |
SAP-4860DR |
SAP-4860AR |
|
80 Amp |
SAP-4880D |
SAP-4880A |
SAP-4880DR |
SAP-4880AR |
|
90 Amp |
SAP-4890D |
SAP-4890A |
SAP-4890DR |
SAP-4890AR |
|
100 Amp |
SAP-48100D |
SAP-48100A |
SAP-48100DR |
SAP-48100AR |
|
120 Amp |
SAP-48120D |
SAP-48120A |
SAP-48120DR |
SAP-48120AR |

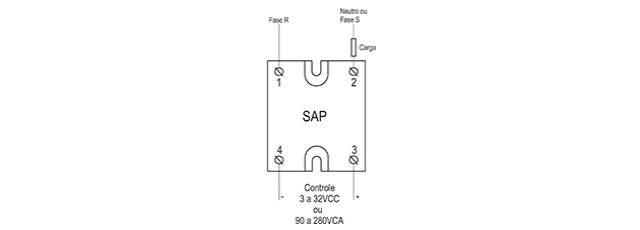

Diagrama(s) de ligação
Dados técnicos
|
De entrada
|
Tipo final D
|
Tipo final A
|
|
Tensão de controle
|
3 a 32 Vcc
|
90 A 280 Vca
|
|
Corrente de controle (máx. limitada automaticamente)
|
13 / 16 mAcc @=5V /24 V
|
29 mAca @=220 V
|
|
Mínima tensão de acionamento
|
3 Vcc
|
90 Vca
|
|
Tensão de desacionamento
|
1 Vcc
|
10 Vca
|
|
Tensão reversa (máx.)
|
32 Vcc
|
-
|
|
Led indicativo de acionamento
|
Vermelho
|
Vermelho
|
|
De saída
|
|
|
Corrente de trabalho - Arms
|
10A= 10 , 25A= 25, 40A= 40, 50A= 50, 60A= 60, 70A=70, 80A=80, 90A= 90, 100A= 100, 120A=120
|
|
Corrente máxima de trabalho - Arms
|
10A= 8, 25A= 20, 40A= 32, 50A= 40, 60A= 48, 70A= 56, 80A= 64, 90A= 72, 100A= 80, 120A=120
|
|
Corrente mínima de trabalho
|
0,05 Arms
|
|
Corrente de pico (máx. 16,6ms) - Arms
|
10A= 200, 25A= 350, 40A= 550, 50A= 625, 60A= 765, 70A=900, 80A= 1025, 90A= 1160, 100A= 1280, 120A=1340
|
|
I²t (8,3ms, temperatura 25°C) - A² S
|
10A= 60, 25A= 260, 40A=1250, 50A=1620, 60A=1850, 70A=2050,80A=2420,90A=2610,100A=2850,120A=3050
|
|
Tensão de trabalho
|
40 a 480 Vrms
|
|
Pico de tensão
|
1200 Vrms
|
|
Frequência da rede
|
50 - 60 Hz
|
|
Queda de tenção
|
1,6 Vcc
|
|
Tempo máx. acionamento zero volt
|
8,3ms (1/2 ciclo)
|
|
Tempo máx. acionamento randômico
|
1ms
|
|
Tempo máx. desacionamento
|
8,3ms (1/2 ciclo)
|
|
Queda de tensão com Imax
|
1,6 Vrms
|
|
Isolação entrada x saída
|
2500 Vrms
|
|
Isolação entrada x saída x base
|
2500 Vrms
|
|
Resistência térmica - °C/W
|
10A=1,6, 25A=1,4, 40A=1,3, 50A=1,1, 60A=0,65, 70A=0,6, 80A=0,5, 90A=0,4, 100A= 0,3, 120A=0,3
|
|
Temperatura de trabalho
|
-20 a 70ºC
|

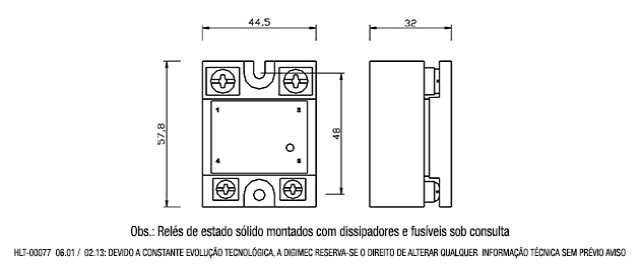

Dimensões (mm)
