Controles de Nível
Tipo: DPX-124
Introdução
O relé sinalizador de nível temporizado tipo DPX-124 foi desenvolvido para supervisão automática do nível de líquidos condutores de corrente elétrica, não combustíveis, comandando solenoides, contatores de motobombas ou simplesmente alarmes luminosos e/ou sonoros. Com leds para indicar alimentação, eletrodo e estado do relé de saída, são montados em caixas plásticas, apresentando alta resistência a choques, vibrações e alta imunidade a ruídos elétricos, além de possuírem um sistema de fácil fixação em trilho DIN ou por parafusos (mediante adaptador opcional para caixa D).
Funcionamento
Utilizando dois eletrodos (Es/Er) para o reservatório (Ex.: caixa d’água). O relé de saída energiza quando o nível máximo (ES) for atingido, havendo consumo, o eletrodo superior (Es) é descoberto, iniciando uma temporização de 20 segundos, após esse tempo o relé de saída será desenergizado, o led indicativo saída se apaga.
Posição dos eletrodos
Nota: O eletrodo de referência pode ser substituído pela carcaça do reservatório quando o mesmo for metálico.

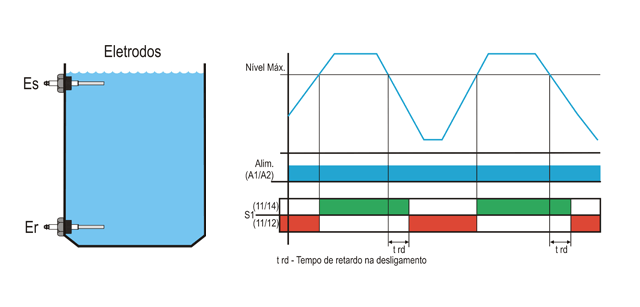

Diagrama(s) de funcionamento

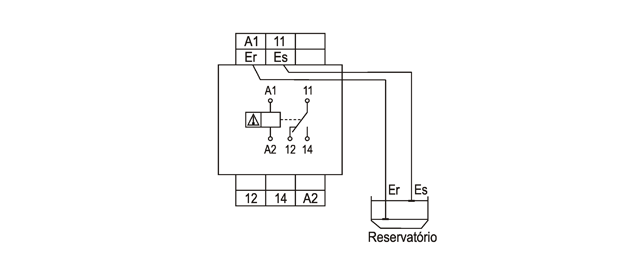

Diagrama(s) de ligação
Dados técnicos
|
Alimentação (-15% +10%) |
12, 24 Vcc, 24, 48, 110, 220 Vca (especificar) |
|
Frequência da rede |
50 - 60 Hz |
|
Consumo |
5 VA (aproximadamente) |
|
Eletrodos |
Não acompanham |
|
Tensão nos eletrodos |
3 Vcc |
|
Corrente máxima nos eletrodos |
± 3,8 µA |
|
Ajuste de sensibilidade |
0 a 100 kW |
|
Relé de saída |
5 A, 250 Vca máx. carga resistiva - reversível |
|
Retardo desligamento saída bomba |
1 segundo, fixo |
|
Material dos contatos |
AgCdO |
|
Vida útil dos contatos |
Mecânica (sem carga): 10.000.000 operações Elétrica (com carga resistiva): 1.000.000 operações |
|
Temperatura ambiente |
De trabalho: 0 a 50°C De armazenamento: -10 a 60°C |
|
Umidade relativa de trabalho |
20 a 90% sem condensação |
|
Grau de proteção da caixa |
IP 51 |
|
Grau de proteção nos terminais |
IP 20 |
|
Capacidade dos terminais |
Fio: 2,5 mm² Cabo: 2,5 mm² Condutor com terminal: 2,5 mm² Torque de aperto: 0,5 - 0,6 Nm |
|
Resistência da isolação |
>50 MW/500 V |
|
Fixação |
Trilho DIN 35 mm ou parafusos (com acessório opcional para caixa D) |
Nota: Distância máxima de instalação entre o relé e os eletrodos deve ser

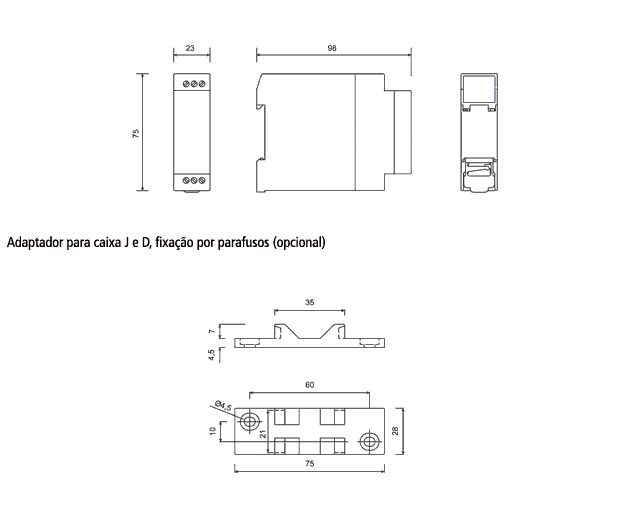

Dimensões (mm)
