Controles de Nível
Tipo: JPX-126 e DPX-126
Introdução
Os relés de nível por boias JPX-126 e DPX-126 microprocessados foram desenvolvidos pela DIGIMEC para comando a distância de boias com alternância da saída para revezamento de bombas. Montados em caixa plástica, com dimensões compactas e fixação por trilho DIN ou parafusos (mediante adaptador opcional para caixas J e D).
Funcionamento
Os relés de nível JPX-126 e DPX-126 podem operar em dois modos distintos, sendo eles com duas ou três boias, configurados por chave no frontal do aparelho. O funcionamento de cada modo está descrito a seguir.
MODO 1 - Com duas boias, sendo uma para controle de nível (B1) e outra para segurança de transbordamento (B2).
MODO 2 - Com três boias, sendo boia 1 (B1) para controle do nível superior, boia 2 (B2) para segurança de transbordamento e boia 3 (B3) para controle do nível inferior.
Em ambos os modos é possível ajustar o desligamento da bomba para atuar de forma instantânea ou com retardo no desligamento.
Obs. O led da próxima saída a ser acionada fica piscando.

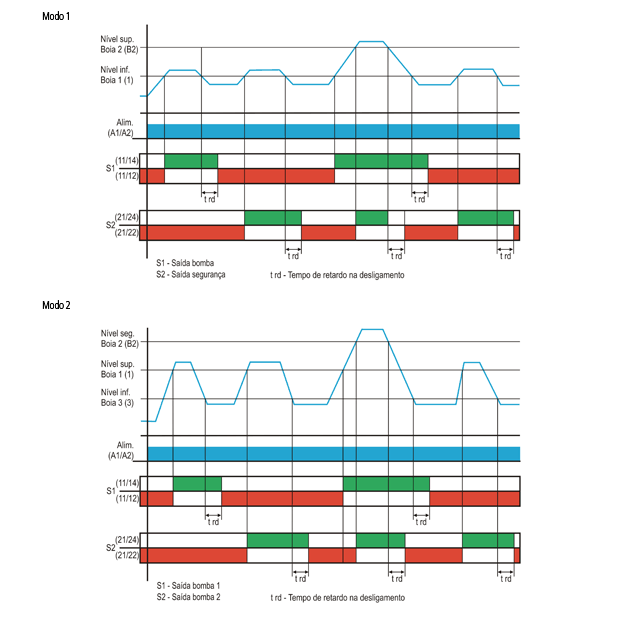

Diagrama(s) de funcionamento

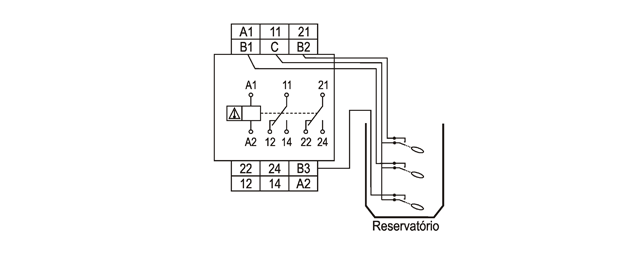

Diagrama(s) de ligação
Dados técnicos
|
Alimentação: (-15% +10%) |
24 Vcc, 24, 48, 110, 220 Vca (especificar) |
|
Frequência da rede |
50-60 Hz |
|
Consumo |
3 VA (aproximadamente) |
|
Retardo no desligamento da bomba |
Ajustável de 0 (instantânea) a 60 segundos |
|
Distância de comando |
1.000 m/até 100 ? |
|
Tensão no circuito de comando |
24 V |
|
Repetibilidade |
2% |
|
Tempo de retorno |
100 ms |
|
Reles de saída |
2 x 5 A, 250 Vca máx. carga resistiva - reversível |
|
Vida útil dos contatos |
Mecânica (sem carga): 10.000.000 operações Elétrica (com carga resistiva): 1.000.000 operações |
|
Temperatura ambiente |
De trabalho: 0 a 50°C De armazenamento: -10 a 60°C |
|
Umidade relativa de trabalho |
20 a 90% sem condensação |
|
Grau de proteção da caixa |
IP 51 |
|
Grau de proteção nos terminais |
IP 20 |
|
Capacidade dos terminais |
Fio: 2,5 mm² Cabo: 2,5 mm² Condutor com terminal: 2,5 mm² Torque de aperto: 0,4 Nm |
|
Fixação |
Trilho DIN 35 mm ou parafusos (com acessório opcional para caixas J e D) |

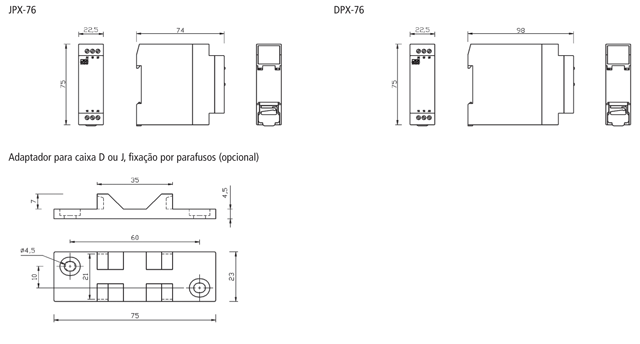

Dimensões (mm)
