Controles de Nível
Tipo: DPX-107
Introdução
Os relés de nível inferior com falta de fase tipo DPX-107 foi desenvolvido para controle e/ou supervisão automática do nível de líquidos condutores de corrente elétrica, não combustíveis, comandando solenoides, contatores de motobombas trifásicas e que não podem operar com falta de fase na alimentação. Com entrada de alimentação trifásica e leds para indicar alimentação do equipamento e estado do relé de saída, são montados em caixas plásticas, apresentando alta resistência a choques, vibrações e alta imunidade a ruídos elétricos, além de possuírem um sistema de fácil fixação em trilho DIN ou por parafusos (mediante adaptador opcional para caixas D).
Funcionamento
Pelo fato de operarem sob o princípio da condutividade elétrica dos líquidos e alimentação trifásica, não são recomendados para uso com líquidos combustíveis.
Falta de Fase: Se houver falta de uma das fases o relé de saída é desenergizado após três segundos, independente do nível em que o reservatório esteja.
Com o aparelho energizado com as fases R, S e T, e com o ajuste de sensibilidade no mínimo, o relé de saída estará energizado. Gira-se, então, o potenciômetro de ajuste no sentido horário, até que o relé seja desenergizado, nesse ponto VT será ligeiramente inferior a VR. Gira-se novamente o potenciômetro no sentido anti-horário até que o relé seja novamente energizado. O quanto se deverá voltar o potenciômetro dependerá da variação da tensão da rede e do equilíbrio da mesma. Normalmente tal ajuste ocorre com cerca de 1/8 do curso total.
DPX-107 (esvaziamento): Controle de nível de um único reservatório, mantendo o mesmo sempre vazio. Um circuito eletrônico compara a corrente que circula entre dois eletrodos conectados ao aparelho, com um valor selecionado no frontal, através de um potenciômetro. Quando o líquido condutor cobrir ou descobrir os dois eletrodos condutores, com relação ao eletrodo de referência (Er) o relé de saída será energizado ou desenergizado.
Com dois eletrodos: Usando o eletrodo de referência (Er) e o eletrodo superior (Es), o relé de saída estará energizado enquanto o líquido cobrir os dois eletrodos e desenergizado na situação contrária. Para o aparelho funcionar com somente dois eletrodos deve-se conectar um jumper entre os bornes referentes aos eletrodos inferior (Ei) e superior (Es).
Com três eletrodos: Usando-se os três eletrodos, o relé estará energizado quando o líquido cobrir o eletrodo superior (Es) e assim fica até descobrir o eletrodo inferior (Ei). Para voltar a ligar, aguardará o nível atingir e cobrir novamente o eletrodo superior (Es).

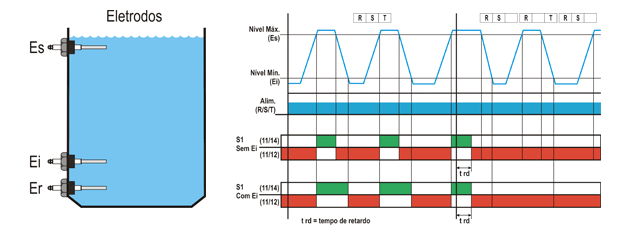

Diagrama(s) de funcionamento
Diagrama(s) de ligação
Dados técnicos
|
Alimentação (-15% +10%) |
110, 220, 380, 440 Vca (especificar) |
|
Frequência da rede |
50-60 Hz |
|
Consumo |
5 VA (aproximadamente) |
|
Eletrodos |
Não acompanham |
|
Tensão nos eletrodos |
24 Vca |
|
Corrente máxima nos eletrodos |
± 1 mA |
|
Ajuste de sensibilidade |
0 a 50 k? |
|
Capacidade máxima de saída |
5 A, 250 Vca máx. carga resistiva |
|
Retardo desligamento saída bomba |
3 segundos, fixo |
|
Material dos contatos |
AgCdO |
|
Vida útil dos contatos |
Mecânica (sem carga): 10.000.000 operações Elétrica (com carga resistiva): 1.000.000 operações |
|
Temperatura ambiente |
De trabalho: 0 a 50°C De armazenamento: -10 a 60°C |
|
Umidade relativa de trabalho |
20 a 90% sem condensação |
|
Grau de proteção da caixa |
IP 51 |
|
Grau de proteção nos terminais |
IP 20 |
|
Capacidade dos terminais |
Fio: 2,5 mm² Cabo: 2,5 mm² Condutor com terminal: 2,5 mm² Torque de aperto: 0,5 a 0,6 Nm |
|
Resistência da isolação |
>50 M?/500 V |
|
Fixação |
Trilho DIN 35 mm ou parafusos (com acessório opcional para caixas D) |
Nota: Distância máxima de instalação entre o relé e os eletrodos deve ser

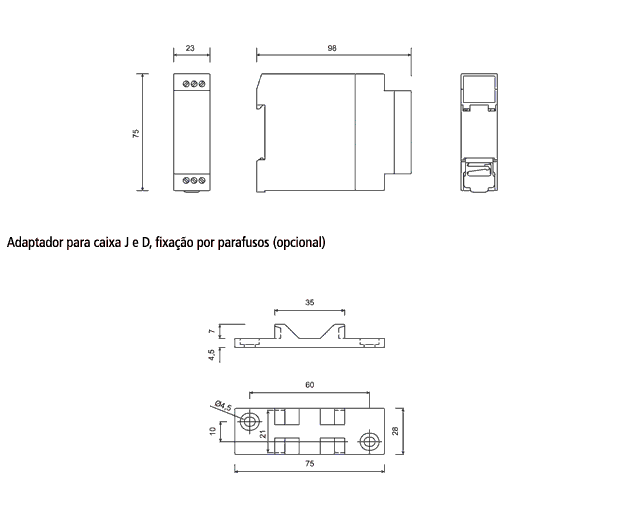

Dimensões (mm)
