Equipamentos de segurança
Tipo: OPX-257 T10
Introdução
O relé de segurança para parada de emergência tipo OPX-257 foi desenvolvido pela DIGIMEC para garantir a segurança em sistemas de paradas de emergência em diversas máquinas e equipamentos. Este modelo juntamente com dispositivos de emergência como, sensores magnéticos, cortinas de luz, e outros, visa atender a NR-12, tendo como princípio de projeto os requisitos constantes nas normas:
Funcionamento
Ao energizar o aparelho, o mesmo executa uma rotina de verificação interna (autoteste). Os micro controladores 1 e 2 verificam se as entradas do canal 1 (S1 para S0) e do canal 2 (S2 para S3) estão fechados (caso os canais estejam abertos, os Led's canal 1, canal2, segurança e auxiliar piscam). Após a verificação e os canais fechados os micro controladores liberam o aparelho para o rearme, que pode ser automático ou manual. Quando rearme acionado Led's segurança e auxiliar permanecem acesos até que os canais 1 e 2 sejam abertos).
Rearme automático: Com os canais 1 e 2 fechados, e o canal S2 fechado com canal S4, automaticamente é acionada as saídas de monitoramento.
Rearme manual: Com os canais 1 e 2 fechados é necessário comutar o canal de rearme (S2 para S4) para acionar as saídas de monitoramento (caso os canais estejam abertos, o rearme não terá função).
Para o modelo final T8 e T14: Se durante o funcionamento, houver a abertura de um ou ambos os canais de monitoração, os relés de segurança e auxiliar serão desacionados imediatamente (o Led correspondente do canal que foi aberto ficará piscando juntamente com os de segurança e auxiliar).
Para o modelo final T12: Se durante o funcionamento, houver a abertura de um ou ambos os canais de monitoração, os relés de segurança serão desacionados imediatamente e o relé auxiliar após 1 segundo (o Led correspondente do canal que foi aberto ficará piscando juntamente com os de segurança e auxiliar).
Dados técnicos
|
Alimentação |
24 Vca/Vcc, 110, 220 Vca |
|
Frequência da rede |
50-60 Hz |
|
Consumo |
3 VA (aproximadamente) |
|
Categoria de comando (NBR-14.153) (EN-954-1) |
4 |
|
Categoria de parada (NBR 13.759) |
0 |
|
Número de canais |
2 |
|
Tipo contato dos canais |
Lógica NF |
|
Tensão nos canais |
S1 / S0: 24 Vcc – 25 mA (PNP) S2 / S3: 24 Vcc – 25 mA (NPN) S2 / S4: 24 Vcc – 25 mA (NPN) |
|
Tensão para LED de Rearme |
Até 24 Vcc - 5mA - Lógica NPN |
|
Tempo de varredura do duplo canal |
< 33 ms |
|
Tempo de comutação |
< 20 ms |
|
Tempo de retorno |
< 100 ms |
|
Tempo de estabilização térmica |
< 5 min |
|
Tempo de energização |
< 2 seg |
|
Relé de saída (13/14) |
5 A, 250 Vca máx. carga resistiva, (NA) |
|
Relé de saída (23/24) |
5 A, 250 Vca máx. carga resistiva, (NA) |
|
Relé de saída (31/32) T8 |
5 A, 250 Vca máx. carga resistiva, (NF) |
|
Relé de saída (33/34) |
5 A, 250 Vca máx. carga resistiva, (NA) |
|
Material dos contatos |
AgCdO |
|
Vida útil dos contatos |
Mecânica (sem carga): 10.000.000 operações Elétrica (com carga resistiva): 1.000.000 operações |
|
Temperatura ambiente |
De trabalho: 0 a 50°C De armazenamento: -10 a 60°C |
|
Umidade relativa de trabalho |
20 a 90% sem condensação |
|
Material da caixa |
Termoplástico |
|
Grau de proteção da caixa |
IP 51 |
|
Grau de proteção nos terminais |
IP 20 |
|
Capacidade dos terminais |
Fio: 2,5 mm² Cabo: 2,5 mm² Condutor com terminal: 2,5 mm² Torque de aperto: 0,4 Nm |
|
Fixação |
Trilho DIN 35mm ou parafusos (com acessório opcional) |

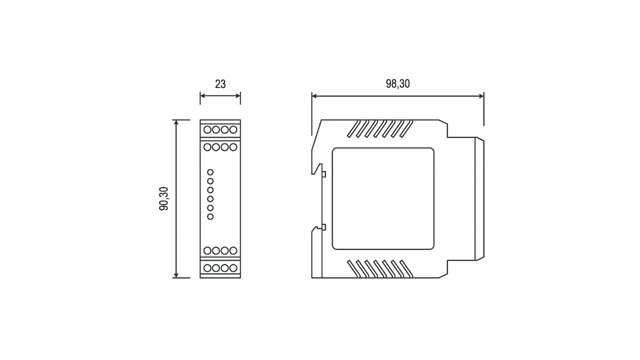

Dimensões (mm)
