Microinterruptor de segurança com ruptura positiva

Tipo: Linha ZMRP

Principais Características

• Mecanismo de ação rápida dos contatos;
• Ruptura positiva do contato NF (IEC 60947-5-1);
• Para aplicações em sistemas de segurança;
• Terminais de parafuso;
• Abertura dos contatos ampliada;
• Componente em conformidade com a Diretiva 2006/95/CE.

Funcionamento

RUPTURA POSITIVA DO CONTATO NF

• FO é a força necessária para operar o produto em condições normais de uso.
• Para garantir a ruptura positiva, o elemento atuador externo deverá prover uma força FP sobre o atuador maior que o FO e na mesma posição de FO.

CUIDADOS ADICIONAIS

- Evitar ambientes onde:

• ocorra condensação
• ocorra choques e vibrações excessivas que possam prejudicar o funcionamento adequado do interruptor
• existam gases explosivos ou inflamáveis



- Ao instalar o produto, respeitar os limites especificados de modo a garantir seu perfeito funcionamento.

- Ruptura positiva  : atenção aos valores específicos em catálogos p/ o curso  e força necessário ao perfeito mecanismo de ruptura positiva.

- Não utilizar o produto como top mecânico.

- Não usar este produto como dispositivo de segurança ou de parada de emergência, ou em qualquer aplicação onde sua falha pode resultar em ferimentos às pessoas.

Diagrama(s) de ligação

Dados técnicos

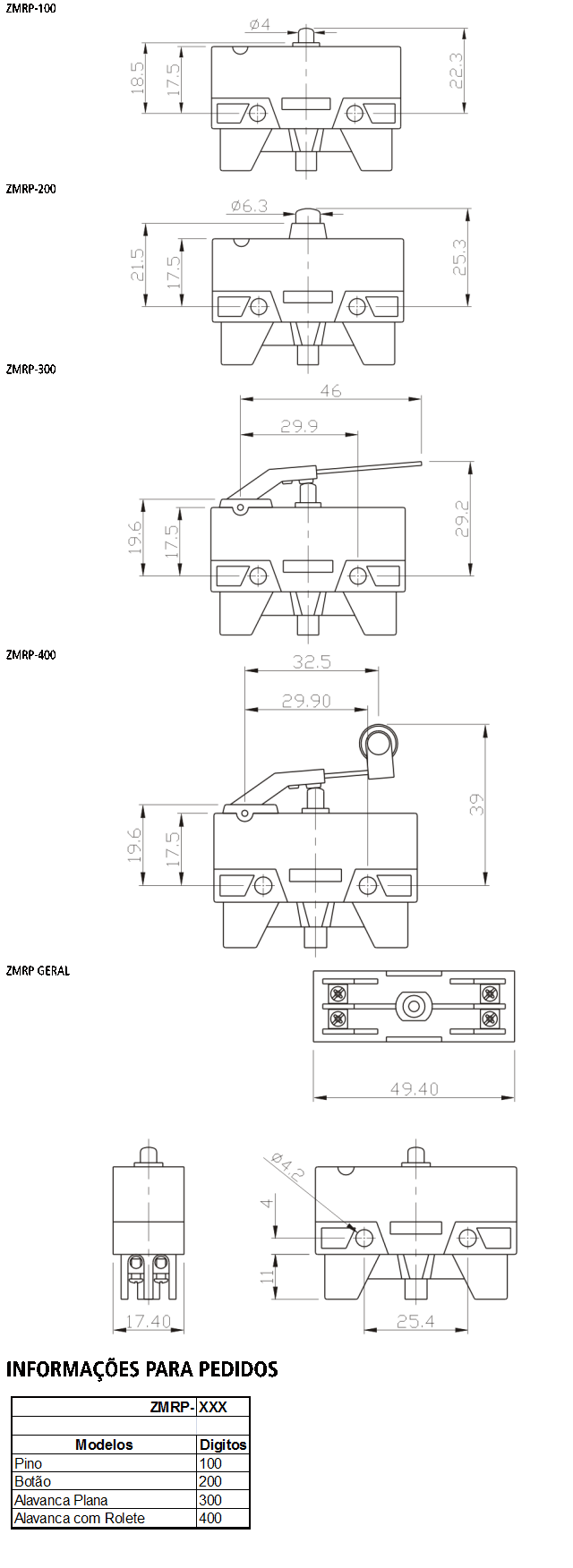

Dimensões (mm)
