Indicadores
Tipo: GLMU, FLMU, SLMU e RLMU
Introdução

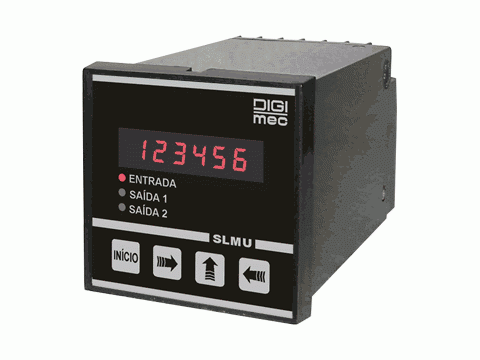

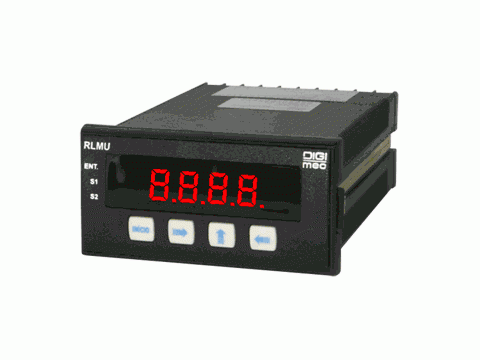

Ampliando sua linha de aparelhos microprocessados a Digimec desenvolveu os modelos FLMU, SLMU, CLMU e RLMU que aceitam em sua entrada uma ampla faixa de frequência de sinais pulsados, os quais são convertidos para leitura de velocidade, distâncias, quantidades, etc. Fabricados em caixas plásticas para embutir em painéis, fixação por grampos, possibilitam fácil visualização, pois são fabricados com display a led de alta luminosidade.
PRINCIPAIS CARACTERÍSTICAS
Funcionamento
Os indicadores recebem em sua entrada os sinais pulsados em frequências diversas e os processam para que seu mostrador indique na grandeza desejada, rotações por minuto (RPM), metros por minutos (mm), peças por hora (pph), litros por segundo (ls), etc. Valores indesejados serão sinalizados através de seus relés de alarme que podem ser programados em todo o comprimento da escala como 2 de mínima ou 2 de máxima ou 1 de máxima e 1 de mínima.

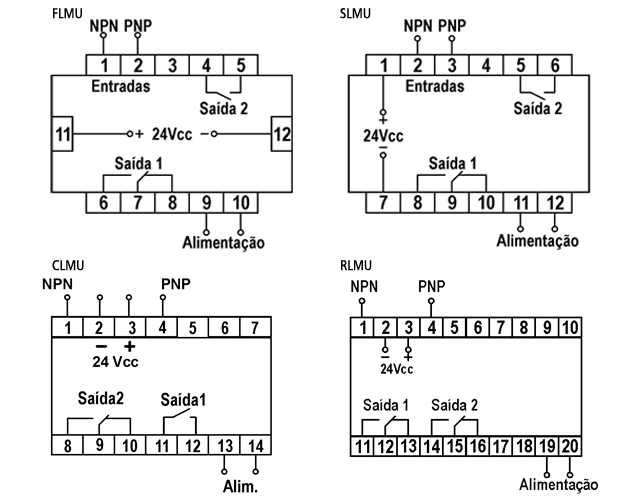

Diagrama(s) de ligação
Dados técnicos
|
Alimentação |
22 - 60Vcc / 20 - 48 Vca ou 90 - 240 Vca (especificar) |
|
Frequência da rede |
50-60 Hz |
|
Consumo |
5 VA |
|
Temperatura ambiente |
De trabalho: 0 a +50ºC De armazenagem: -10 a + 65ºC |
|
Número de dígitos |
6 (seis) |
|
Indicação digital |
Display a leds vermelhos de alto brilho |
|
Entradas |
Contato seco ou transistor NPN ou PNP |
|
Alimentação das entradas |
24Vcc - 50mA |
|
Pré-determinação das saídas |
Ajustáveis de 0,00001 a 999999 |
|
Fator de multiplicação |
Ajustável de 0,00001 a 999999 |
|
Filtro de entrada de contagem |
Alto, 700, 175, 25 Hz |
|
Ponto decimal ajustável |
Até 3 casas decimais |
|
Saídas para alarmes |
relé 5 A - 250 Vca (carga resistiva) |

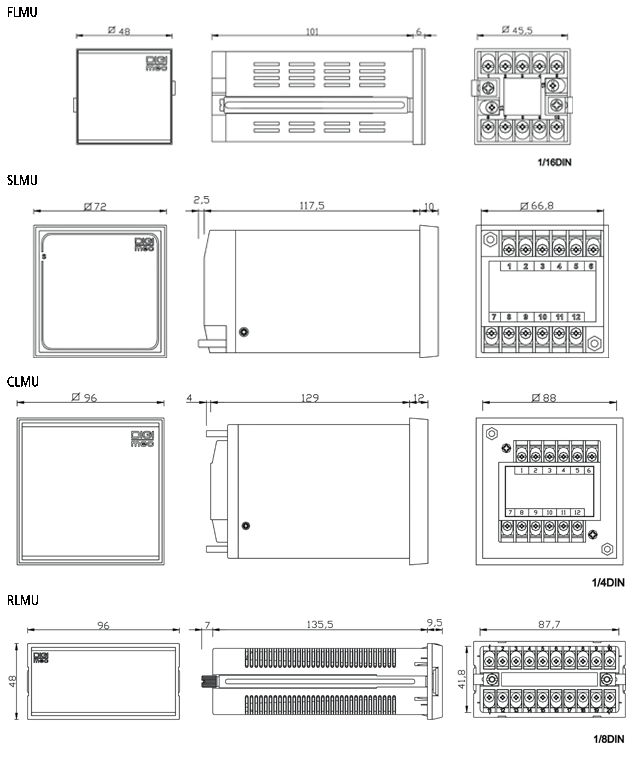

Dimensões (mm)
